手把端部锁紧连接结构设计

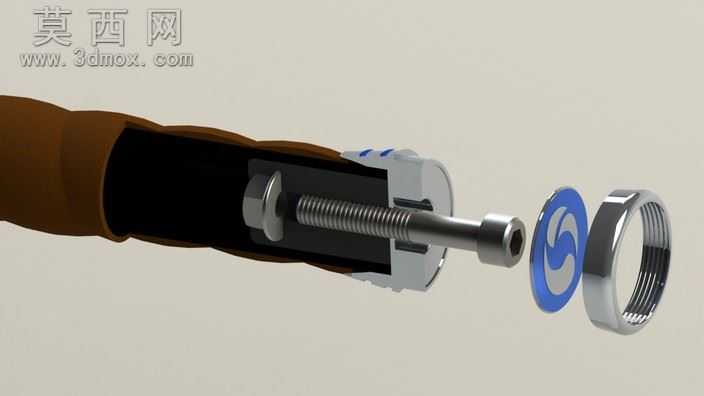

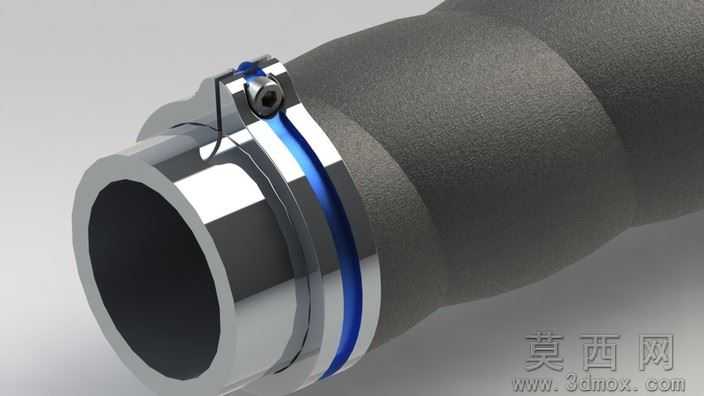

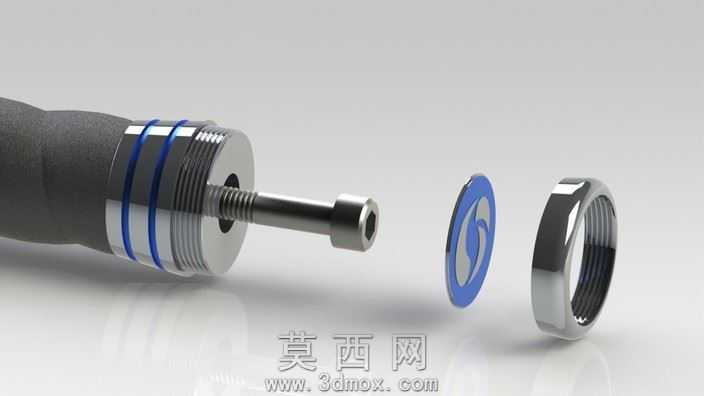

本作品为手把端部的连接锁紧结构三维设计，整体采用参数化建模方式完成，在建模过程中对各个配合部件的尺寸公差进行了严谨的参数关联，确保各零件装配后不存在干涉问题。模型整体分为手把主体、锁紧螺柱、定位垫片、锁紧环四个核心部件，手把主体外层采用哑光防滑的橡塑材质模拟，表面做了细微的磨砂纹理处理，还原实际握持部件的触感表现，金属部分分别做了不同的材质区分：螺柱与手把内嵌的金属连接段采用亮面镀铬材质，表面添加了细微的车削纹理，还原金属机加工后的真实质感；定位垫片采用蓝色阳极氧化铝材质，表面做了轻微的磨砂处理，与亮面金属部件形成视觉层次区分；外侧的锁紧环采用亚光镍镀层材质，内螺纹部分做了精细的螺纹牙型建模，还原螺纹连接的真实结构。在结构设计上，v2版本优化了原有帽檐螺栓的固定方式，采用螺柱贯穿定位垫片后与锁紧环螺纹配合的结构，同时在螺柱端部设计了内六角孔位，方便使用标准工具进行锁紧操作，手把与金属嵌件的结合处设计了多道环形密封槽，可搭配密封圈实现端部的防尘防水效果，提升结构在复杂使用环境下的可靠性。渲染阶段采用了影棚级的三点布光方案，主光从侧上方打亮金属部件的高光轮廓，辅光弱化阴影区域的死黑问题，背景光勾勒整体结构的边缘轮廓，让各个部件的材质质感得到充分展现，同时通过爆炸视角的呈现方式，清晰展示了各个零件的装配顺序与配合关系，让观看者可以直观理解整个锁紧结构的工作原理。整个结构设计兼顾了装配便捷性与连接可靠性，所有零件均采用标准机加工工艺即可生产，无需特殊定制工艺，具备较高的实际落地可行性，可直接应用于各类需要端部锁紧的手持设备、操作杆类产品的结构设计中。
