带多工位定位槽的输送机滚轮支撑构件

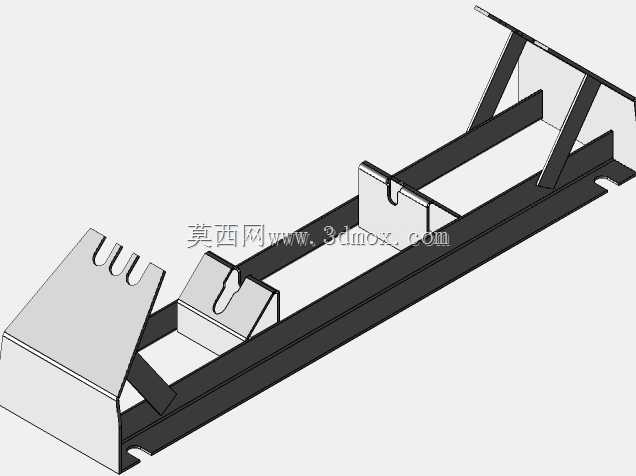

　　在散料、成件包装物料的连续输送作业场景里，这类滚轮支撑构件是带式、辊式输送机机架段的核心承载部件，主要承担托举输送滚轮、约束滚轮轴向窜动、分散输送载荷到主机架的作用，常见于电商仓储分拣线、建材加工输送线、食品包装输送段、家电组装流水线等场景，适配平托辊、槽型托辊的安装需求，可根据输送段的载荷等级调整板材厚度与加强筋布局。从结构设计逻辑来看，该构件采用长条形主梁作为承载主体，主梁选用矩形截面型钢焊接成型，相比等重的角钢结构抗扭刚度提升40%以上，能避免长距离输送段因物料偏载引发的支架侧弯变形；主梁上沿输送方向等距布置多组带U型定位槽的安装座，定位槽的开口宽度与滚轮轴径采用h7间隙配合，安装时无需额外划线找正，

　　直接将滚轮轴卡入槽内即可完成初步定位，槽口处预留的挡边安装位可搭配轴端挡圈防止滚轮运行中脱出，相比传统螺栓穿孔式安装结构，现场更换滚轮的作业时间能缩短60%以上，尤其适合连续生产场景下的快速运维。构件两端设置的斜向支撑臂采用三角形稳定结构，支撑臂与主梁的焊接位置做了圆弧过渡处理，避免应力集中引发的焊缝开裂，支撑臂底部的安装法兰开有长圆孔，允许安装时沿输送垂直方向调整±15mm的位置，抵消机架焊接、地面安装带来的累计误差，适配不同宽度规格的输送机机架拼接需求。从安装边界来看，该支架的主梁长度适配6米标准输送机段的滚轮排布间距，安装座的槽底高度统一，能保证所有滚轮的上母线处于同一水平面，避免输送皮带出现跑偏、局部磨损的问题；

　　构件整体采用焊接后整体去应力处理，消除焊接热变形带来的平面度误差，安装面的平面度控制在1mm/m以内，不需要现场二次打磨找平即可直接装配。在功能特性上，该支架的定位槽设计同时兼容光面滚轮、带挡边滚轮的安装，槽口的倒角处理能引导滚轮轴顺利卡入，即使在高空、狭窄空间的安装作业中，也能单人完成滚轮的装配作业，不需要额外的吊装辅助；主梁侧面预留的辅助安装孔可搭配防跑偏挡辊、皮带清扫器的安装支架，不需要在主梁上二次钻孔焊接，减少现场施工对构件防腐层的破坏。针对重载输送场景，该支架的主梁内部可增设加强衬板，在不改变外部安装尺寸的前提下提升30%的额定承载能力，适配矿石、重型工件的输送载荷需求；而在轻载的轻工、电商输送场景中，

　　可适当减薄主梁板材厚度，降低设备整体自重与制造成本。设计过程中充分考虑了输送作业中的常见故障点，比如传统支架容易出现的焊缝开裂、滚轮脱落、安装定位不准等问题，通过结构优化逐一规避：三角形支撑结构将垂直载荷分解为轴向与切向力传递到主机架，降低焊缝处的应力幅值；U型槽加轴端挡圈的固定方式，避免螺栓松动引发的滚轮脱落；统一的定位槽加工精度，保证滚轮安装后的同轴度，减少皮带运行中的阻力波动。该构件的外形尺寸完全匹配通用输送机的模块化段长设计，可直接替换现有老旧输送线的损坏支架，不需要对原有机架做改造，适配性较强；安装时仅需要通过螺栓将两端支撑法兰固定在输送机的侧梁上，即可完成整组滚轮的安装，大幅缩短输送线的搭建与运维周期。在实际使用中，这类支架的维护成本极低，除了定期检查焊缝状态与轴端挡圈的紧固情况外，不需要额外的润滑、保养作业，正常工况下使用寿命可达8年以上，能有效降低输送设备的全生命周期运维成本。
