带加强卷边的碗状冲孔振动筛格栅

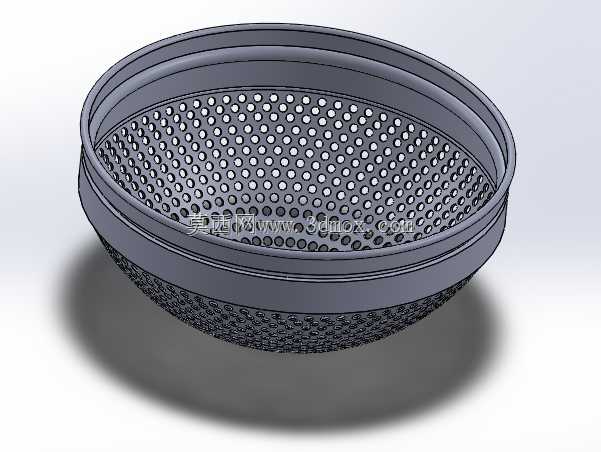

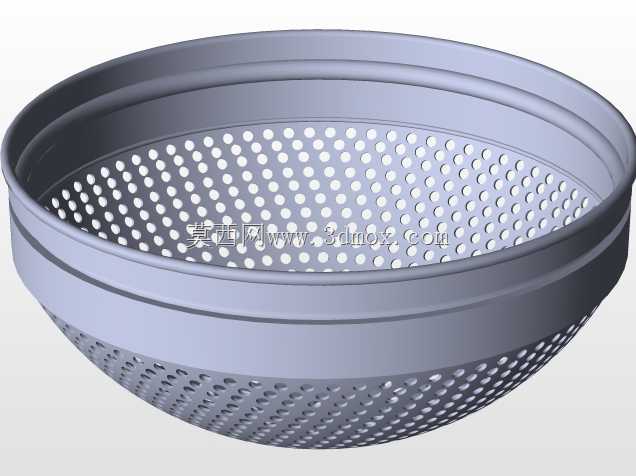

　　在散料分级、固液分离的各类作业场景里，振动筛格栅是直接接触物料、决定筛分精度与作业效率的核心接触部件，这款碗状冲孔结构的格栅，适配中小型圆振筛、实验用振筛机以及小型粮食清选、粉体分级工位的安装需求，区别于平面编织筛网的结构形式，整体采用深拉成型的碗型轮廓，筛面整体呈下凹弧面，能够在振动作业过程中让物料自然向筛面中心区域聚拢，避免物料受振动离心力作用快速向筛框边缘滑移堆积，有效延长物料在筛面上的停留筛分路径，减少粗料裹挟细料透筛不充分的问题。

　　从功能特性来看，筛面全域采用等径圆孔阵列排布，孔边经过冲压去毛刺处理，没有编织网常见的网丝错位、孔径变形问题，筛分粒度一致性更稳定，针对颗粒状粮食、塑料粒子、中药饮片、工业粉体这类粒径均匀性要求较高的物料，能够稳定控制筛分精度，不会出现编织网长期受振动疲劳出现网孔拉大、混级的情况。筛体上部设置双层卷边加强结构，卷边位置做了整周圆弧过渡，一方面能够提升格栅整体的结构刚度，抵消振动作业过程中产生的交变应力，避免薄板材筛体长期受振出现开裂变形，另一方面卷边形成的定位台阶能够直接嵌入筛框的安装槽内，不需要额外设置压条紧固件，安装拆卸清理时直接抬出即可，更换筛网的作业时间比传统压条固定形式缩短六成以上，适合需要频繁更换不同孔径筛网、切换筛分物料品类的多品种作业工位。

　　设计过程中重点考量了筛面的开孔率与结构强度的平衡，筛孔采用正三角形错排布局，在保证板材剩余结构强度满足振动载荷要求的前提下，尽可能提升单位面积的开孔占比，相比直排孔布局，错排孔的物料接触点更均匀，物料在筛面跳动过程中接触筛孔的概率更高，透筛效率提升明显。筛体的侧壁同样设置了冲孔区域，当物料堆积到一定高度时，侧壁的筛孔能够辅助细料透筛，避免高料层情况下中心区域细料无法及时接触筛面的问题，同时侧壁冲孔能够降低筛体整体重量，减少振动电机的负载功耗，匹配小功率振动源即可达到稳定的筛分振幅。

　　安装边界方面，这款格栅的上部卷边外径适配常规直径600mm规格的圆形振动筛框，卷边的厚度控制在5mm以内，能够嵌入标准筛框的密封槽内，配合硅胶密封圈可以避免筛框与格栅之间出现缝隙漏料的问题；筛体的整体深度为180mm，下凹弧面的最低点距离上部安装面的垂直距离为150mm，安装后不会和筛箱底部的出料斗、振动激振组件产生运动干涉，筛体底部的圆弧过渡区域没有直角死角，物料不会在边角位置堆积残留，清理时直接用高压风或者毛刷清扫即可，没有清洁盲区，适合食品、医药类对卫生清洁要求较高的筛分作业场景。

　　实际使用过程中，这款格栅的整体板材厚度选用2mm的冷轧不锈钢板材，冲压成型后整体做钝化处理，耐弱酸弱碱腐蚀，能够适配化工粉体、潮湿物料的筛分作业，不会像普通碳钢筛网那样容易生锈污染物料。相比同规格的编织筛网，这种整体冲孔成型的格栅抗冲击性能更好，偶尔有粒径较大的硬质物料落入筛面，也不会出现网面凹陷、破损的情况，使用寿命是普通编织筛网的3-4倍，长期使用的维护更换成本更低。针对不同的筛分粒度需求，只需要调整冲孔的孔径参数即可快速衍生出不同规格的同系列格栅，整体安装接口保持通用，用户可以根据筛分物料的粒径范围直接替换对应孔径的格栅，不需要改动筛框的主体结构，适配性较强。
