8度倾斜双锥套联轴器电机传动组件

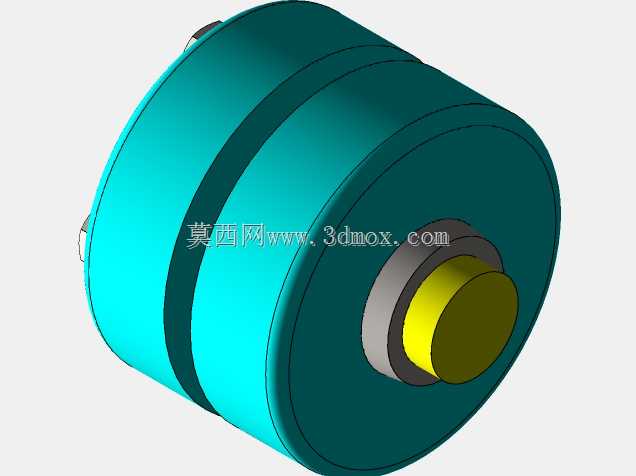

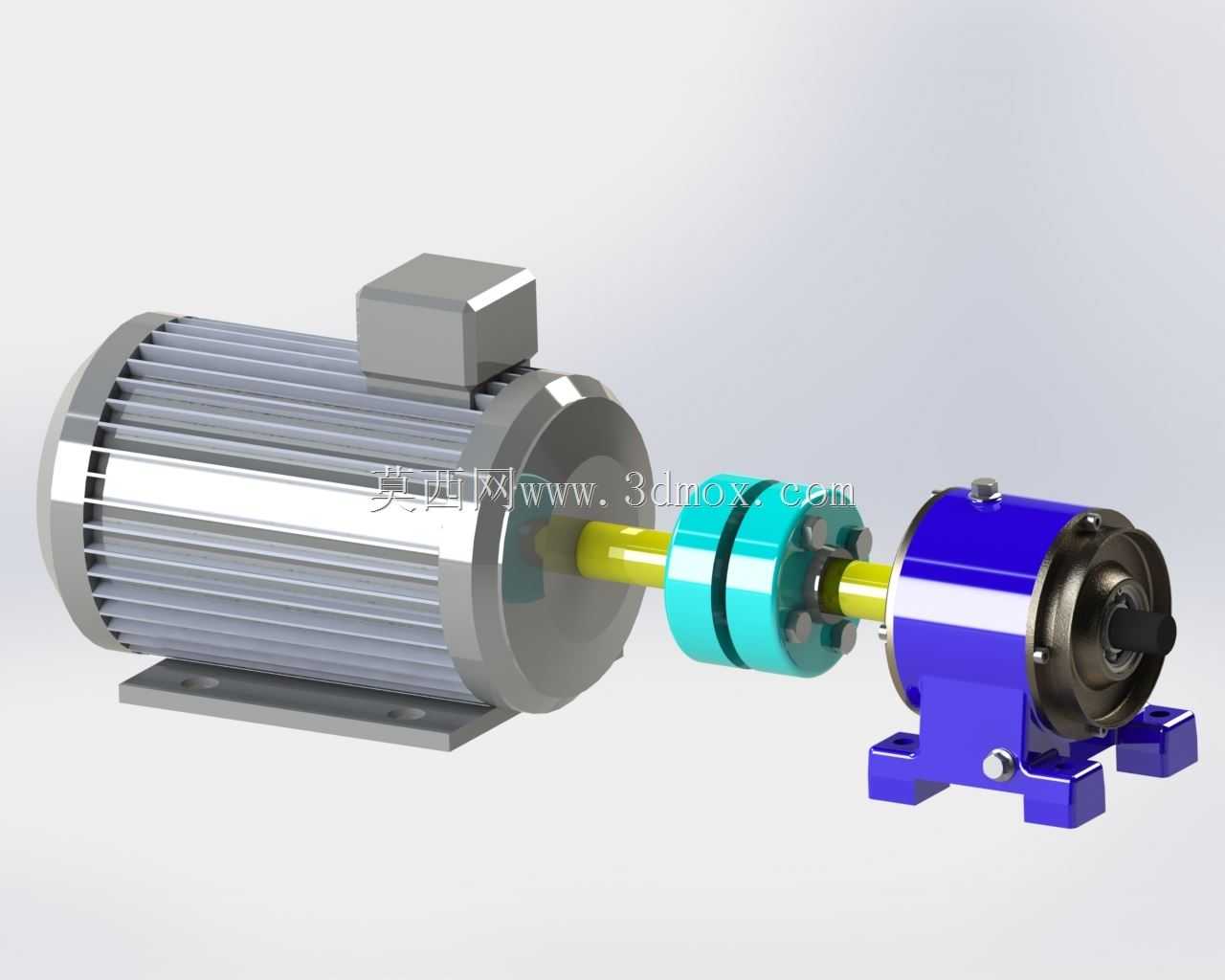

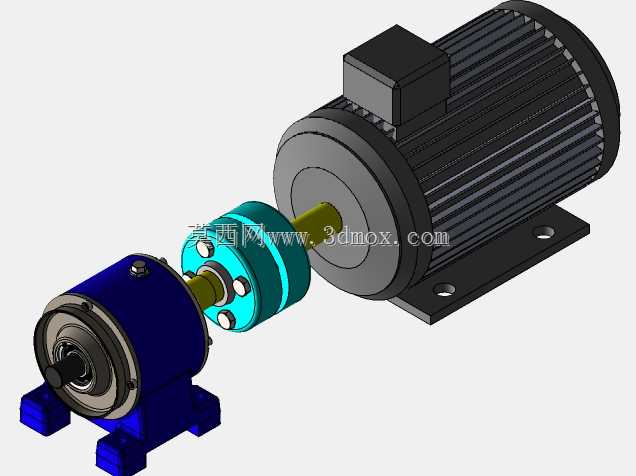

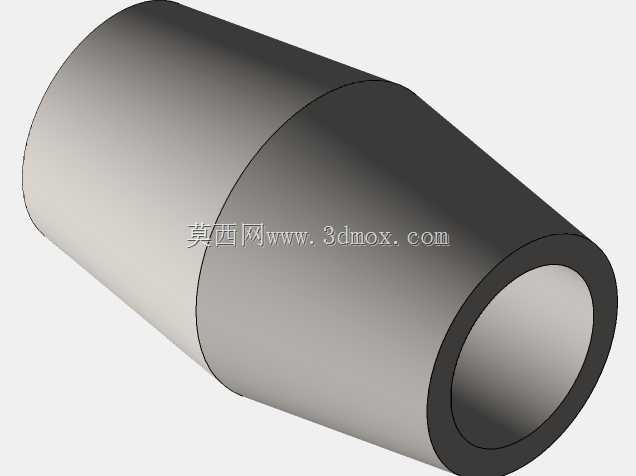

　　这套传动组件的核心是带8°倾斜补偿能力的双锥套联轴器，搭配卧式安装的异步电动机与配套传动座，主要用于存在小角度安装偏差的两轴传动场景，在轻工输送、小型试验台架、非标自动化设备的动力传输环节十分常见。很多现场安装时，电机输出轴与从动端输入轴很难做到绝对同轴，哪怕是加工底座时的几丝平面度误差，或是安装紧固时的轻微错位，长期运转都会造成轴承额外受力、轴封磨损加快，甚至出现轴系疲劳断裂的问题，这款双锥套结构的联轴器就是针对这类小角度偏斜场景设计的。从结构上看，联轴器采用对称的双锥面抱紧结构，两个半联轴器分别通过锥面胀紧的方式与两侧轴段固定，不需要额外加工键槽，靠锥面配合的抱紧力传递扭矩，安装时不需要加热或者大力敲击，

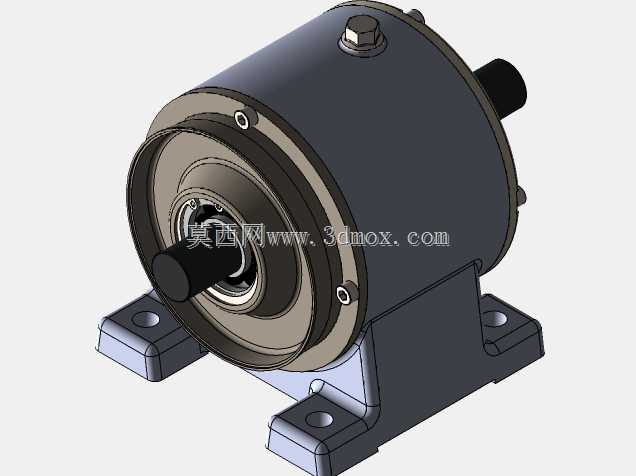

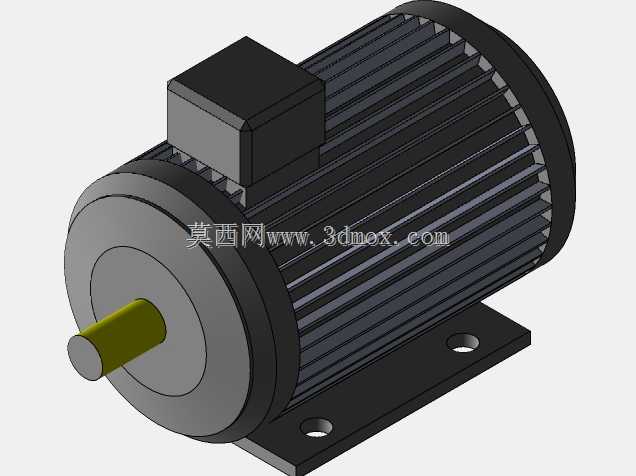

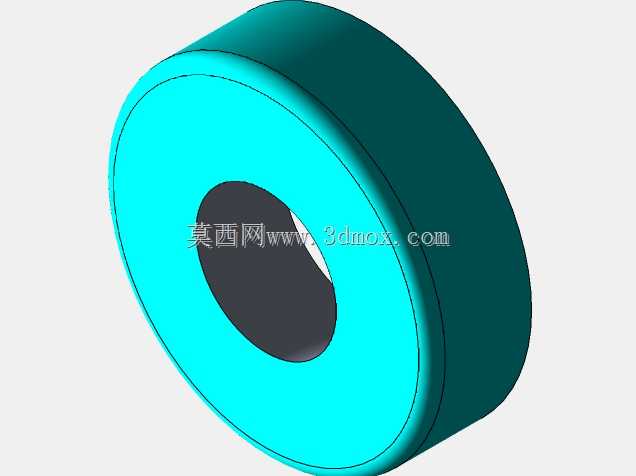

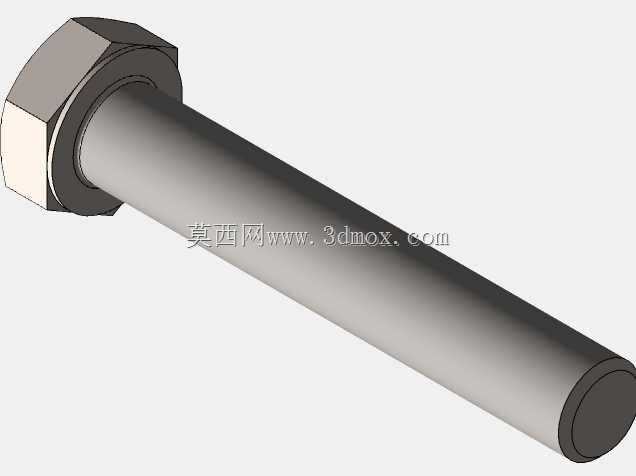

　　只要拧紧锥套的紧固螺栓就能实现可靠锁止，对轴的表面损伤极小，后期维护拆卸也十分方便。中间的连接段采用弹性材质制作，能够补偿两轴之间最高8°的角度偏差，同时还能吸收电机启动时的瞬时冲击，降低传动过程中的振动传递，避免从动端的精密部件受到启动扭矩的冲击。配套的卧式电机采用标准B3安装结构，底脚带有长条形安装孔，能够在小范围内调整电机的轴向位置，方便安装时调整联轴器的配合间隙，电机的输出轴径与联轴器的锥套孔径做了匹配设计，不需要额外加装轴套就能直接装配。右侧的传动座采用铸铁材质制作，底部带有两个对称的安装支脚，支脚上的安装孔位置与电机底脚孔处于同一安装基准面，安装时只要把两个部件固定在同一安装底板上，就能快速完成轴系的初步对中，

　　大幅降低现场安装的调试难度。从安装边界来看，整套组件的轴向总长度控制在常规小型传动单元的尺寸范围内，电机的中心高与传动座的输入轴中心高保持一致，径向最大尺寸不超过电机外壳的外径，不会占用过多的安装空间，哪怕是在空间紧凑的小型设备内部也能顺利布置。设计时特意将联轴器的外露旋转部分做了等直径处理，后期加装安全防护罩时不需要做特殊的异形结构，只要采用标准圆筒形防护罩就能完全覆盖旋转部件，满足设备的安全防护要求。双锥套的锥度经过反复验算，既保证了足够的抱紧力传递额定扭矩，又不会因为锥度过小造成拆卸困难，哪怕是在长期运转后出现轻微的锈蚀，只要松开紧固螺栓就能轻松把锥套从轴上拆下，不会出现传统键连接联轴器拆不下来的问题。在实际选型应用中，

　　这套组件适合传递中小扭矩的传动场景，比如小型试验台的动力输入、输送带的驱动单元、小型风机的传动连接，尤其是那些安装空间受限、无法做到高精度对中的现场场景，这款带角度补偿的双锥套联轴器能大幅降低安装调试的精度要求，减少后期运维的工作量。传动座内部采用深沟球轴承支撑输出轴，能够承受一定的径向载荷，输出轴端可以直接安装带轮、链轮或者联轴器，对接后续的执行部件，不需要额外加装支撑座，简化了整体的传动结构。电机的接线盒位于机壳顶部，接线方向可以根据安装需求旋转调整，不管是左侧走线还是右侧走线都能适配，不会出现接线方向与现场布线冲突的问题。整套组件的所有安装配合面都做了精加工处理，底脚安装面的平面度控制在合理公差范围内，安装时不需要额外刮研底座就能保证平稳接触，避免因为安装面不平造成的机壳变形、轴承卡滞问题。在建模过程中，所有配合部位都按照实际工程公差做了间隙预留，锥面配合的接触面积符合传动件的设计要求，螺栓孔的位置、安装孔的间距都严格按照实物尺寸绘制，能够直接用于设备的整体装配干涉检查，也可以作为选型时的安装尺寸参考，帮助设计人员快速完成传动部分的布局设计，减少反复核对尺寸的工作量。
