轴类零件弯曲形变检测试验台结构

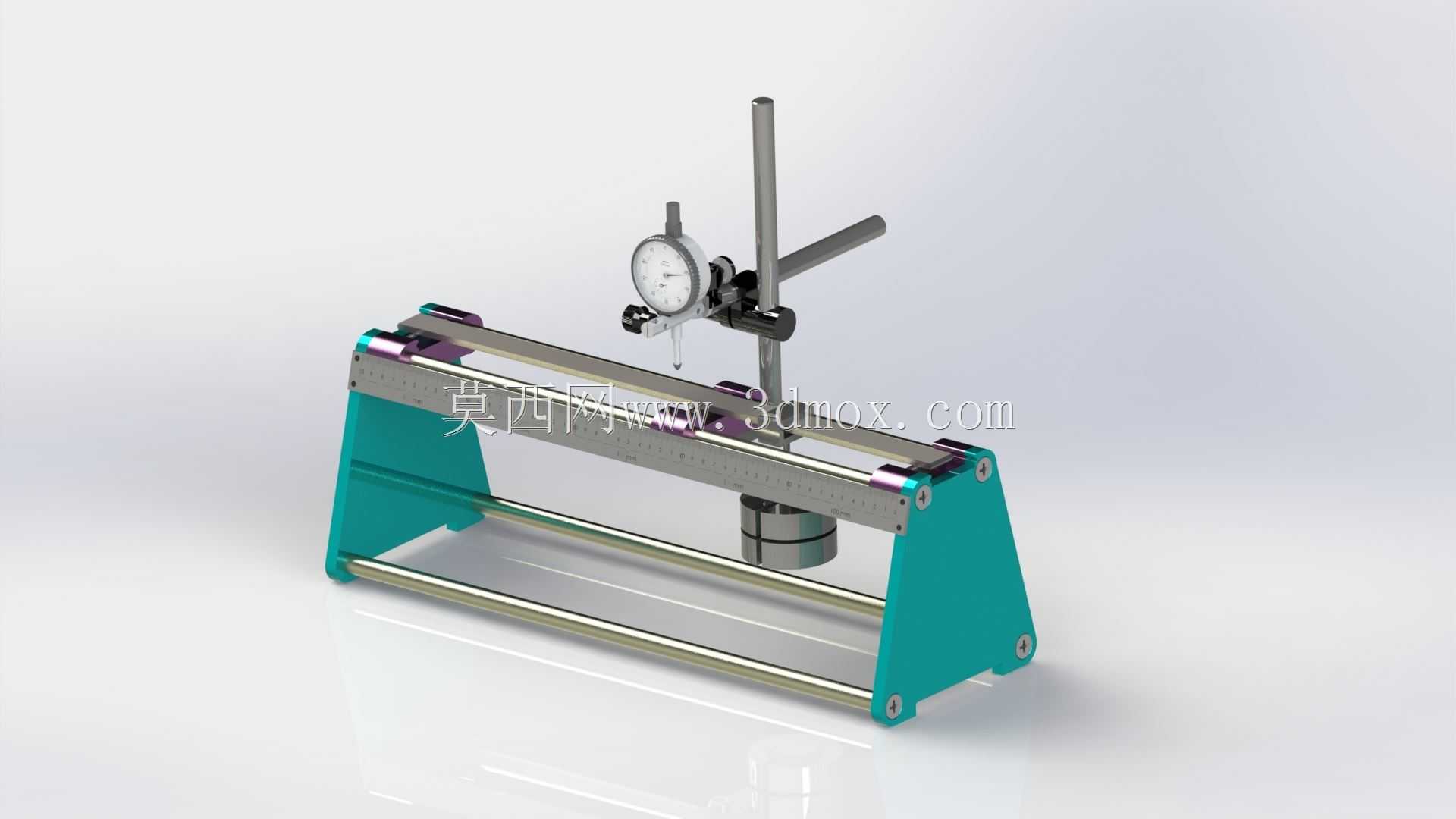

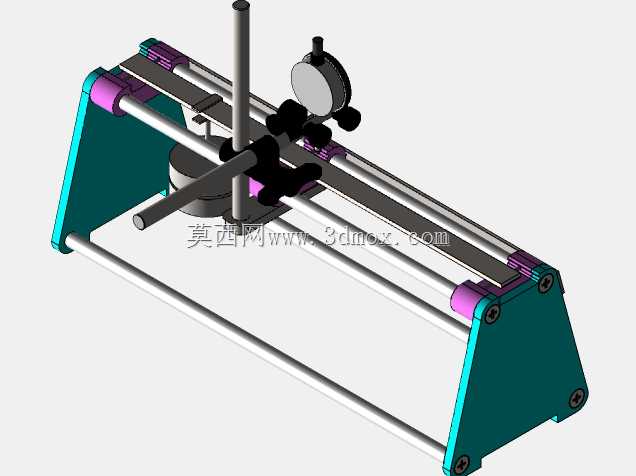

　　在机械加工、金属材料性能验证、细长轴类零件生产质检环节，这类弯曲检测试验台是实验室与车间质检工位的常用工装，主要用于检测棒料、细长轴、加工后杆件的弯曲挠度、形变回弹量，也可用于小尺寸金属型材的抗弯性能简易测试，替代传统手工打表检测的低效作业方式，保证检测数据的一致性。整套设备采用双侧立式支撑结构，两个青绿色涂装的支撑侧板作为核心承载基体，底部通过两根平行的光轴连接杆件完成两侧板的定位固定，形成稳定的门型支撑框架，支撑侧板底部预留安装孔位，可直接通过螺栓固定在铸铁工作台或检测平台上，安装时需保证两侧支撑座的V型定位面同轴度误差控制在0.02mm以内，避免支撑偏斜带来的检测误差。支撑横梁部分采用带刻度的钢制导轨作为承载基体，

　　导轨上可滑动安装两个可调式V型支撑块，支撑块的位置可根据被测工件的长度自由调整，适配不同长度规格的轴类、棒料工件，V型块的夹角设计为90度，可稳定支撑直径3mm到50mm范围内的圆形截面工件，支撑块侧面配备锁紧旋钮，调整到位后可直接锁死在导轨上，避免检测过程中支撑块移位影响读数。检测执行单元采用百分表作为读数元件，百分表通过可调节支架安装在设备后侧的垂直立杆上，立杆与水平横杆的连接部位采用万向锁紧结构，可实现百分表在X/Y/Z三个方向的位置调整，同时可绕水平轴、垂直轴旋转角度，保证百分表的测头能够垂直抵靠在被测工件的待测表面上，避免测头倾斜带来的测量误差；百分表下方配备可滑动的压头组件，压头可沿导轨方向移动，

　　逐点检测工件不同位置的弯曲形变量，也可固定在工件中点位置，配合加载组件完成定点加载下的挠度测试。设备的导轨表面蚀刻有长度刻度，调整支撑块间距、压头位置时可直接通过刻度读取位置参数，无需额外借助钢直尺测量，大幅提升检测前的装调效率；支撑框架的底部光轴除了连接两侧支撑侧板外，还可作为工件放置的辅助承托结构，检测长尺寸工件时可避免工件因自重下垂产生附加形变，保证检测数据的准确性。实际使用过程中，先根据被测工件的长度调整两个V型支撑块的间距，将工件平稳放置在V型支撑面上，调整百分表支架的位置，使百分表测头垂直抵靠在工件表面，预压1-2圈后将表盘读数归零，随后缓慢转动工件一周，即可通过百分表的读数差值得到该截面的圆跳动与弯曲变形量；

　　沿导轨方向滑动百分表支架，即可完成工件全长范围内的弯曲度逐点检测，若需测试工件的抗弯载荷性能，可在压头位置挂载标准配重块，记录不同载荷下百分表的读数变化，得到工件的载荷-挠度曲线，判断材料的抗弯刚度与回弹特性。整套结构的设计充分考虑了车间现场的使用需求，所有滑动配合面均做了淬火硬化处理，耐磨性能优异，长期使用不会因磨损导致配合间隙过大影响检测精度；支撑侧板采用钢板折弯焊接成型，整体刚性充足，检测过程中不会出现框架形变导致的读数偏差；所有锁紧旋钮均采用滚花设计，操作人员无需借助工具即可徒手完成所有位置调整与锁紧操作，单人即可完成全部检测流程，适配小批量零件的快速质检需求。设备的整体安装边界宽度控制在600mm以内，深度200mm，垂直立杆最高位置距离安装面350mm，占用工作台面积极小，可直接放置在常规质检工作台上使用，无需额外制作专用安装基础；设备的所有棱角位置均做了倒钝处理，避免操作过程中划伤操作人员，外露的金属杆件均做了镀铬防锈处理，长期在车间环境下使用也不会出现锈蚀卡滞的问题。相较于大型万能材料试验机，这类小型弯曲试验台的结构更简单，操作门槛更低，检测效率更高，针对轴类零件弯曲度检测的场景适配性更强，不需要复杂的软件操作与参数设置，一线质检人员经过简单培训即可熟练使用，检测数据直观可读，非常适合机加工车间的工序间质检、五金加工厂的棒料入厂检验、职业院校的材料力学实验教学等场景使用。
