标准舵机伺服电机结构三维造型

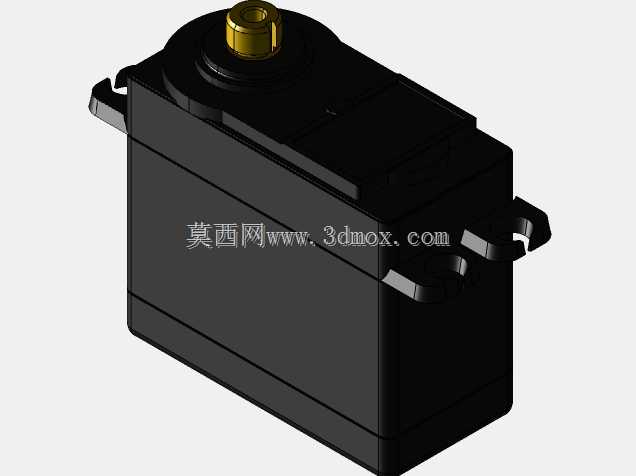

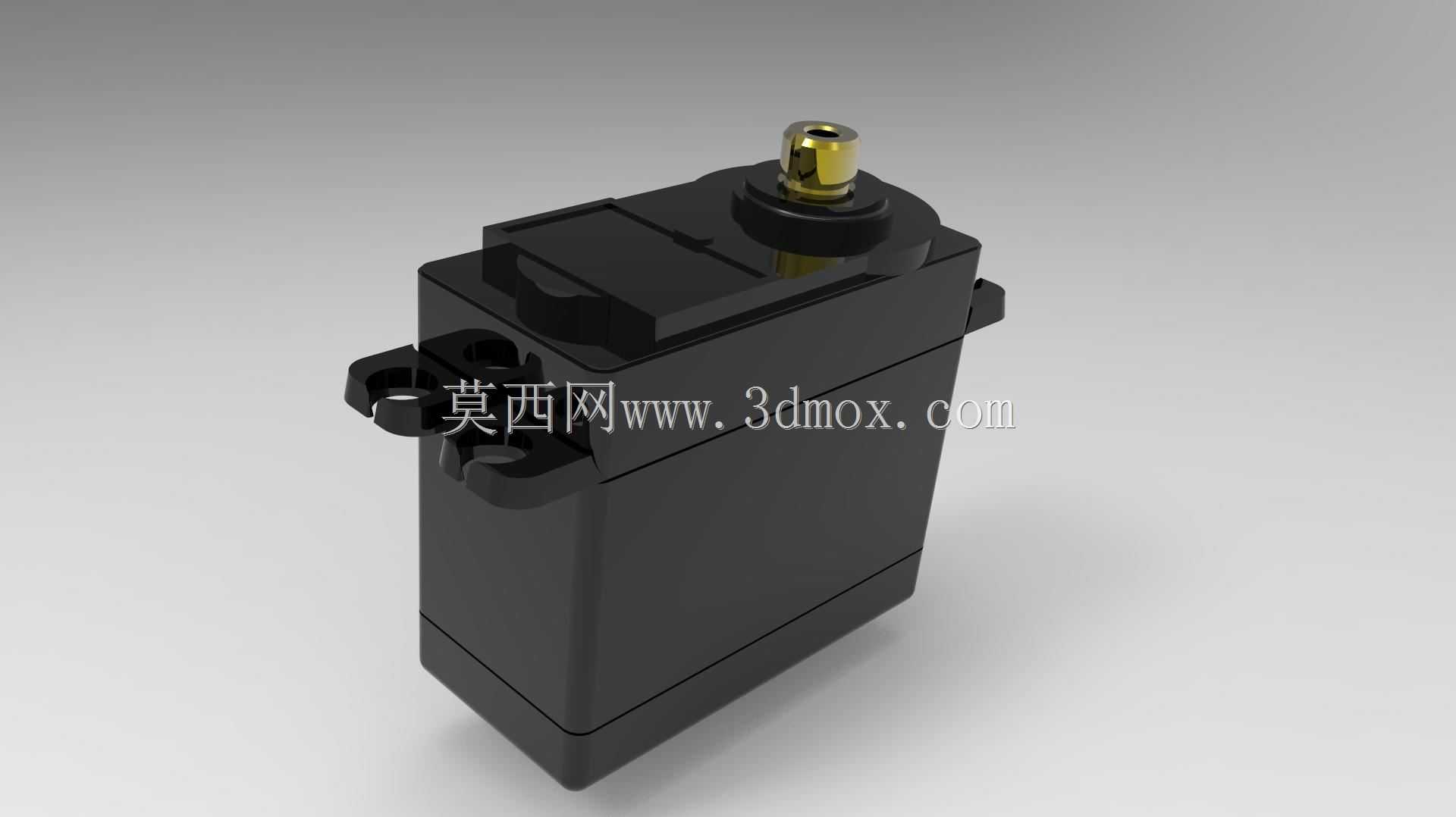

　　该模型呈现的是机器人与小型自动化装置中常见的标准舵机外形结构，主体采用矩形壳体布局，顶部设置金属输出轴座，两侧布置安装耳板，整体造型紧凑，适合在有限空间内完成角度执行动作。舵机本质上是一种集成减速机构、驱动电路与位置反馈的伺服执行单元，在机械结构中通常不承担连续高速旋转任务，而是根据控制信号将输出轴维持在指定角度，因此在机械臂关节、仿生机器人、航模舵面、竞赛装置、自动夹持机构和教学实验平台中使用频繁。

　　从实际装配角度看，这类部件的核心边界并不仅仅是外壳长宽高，还包括输出轴高度、轴端连接形式、耳板孔位、螺钉避让区域以及线缆出线方向。模型中顶部铜色轴套与输出盘区域表现出动力输出位置，设计机架时需要在该区域预留摇臂或连杆的回转空间，避免摇臂在极限角度下与外壳、支架或相邻零件发生干涉。两侧耳板用于将舵机固定在底盘或关节座上，安装面应保持平整，孔位周围需要留出螺钉头或螺母的操作空间；若采用嵌入式安装，则壳体侧壁与安装槽之间应保留合理间隙，便于装配公差吸收和后期维护拆卸。

　　壳体部分以直线棱边和阶梯面为主，这种造型有利于在塑料外壳注塑成型时保证结构刚度，也便于设备内部布置齿轮组、电机、电位器或角度反馈元件。顶部轴座区域相对壳体凸出，承担输出轴支承和密封防尘作用，周围的台阶可作为摇臂高度定位参考。前端与侧面的安装耳并非单纯装饰结构，在受载时会传递摇臂反作用力，因此配套支架不能只按外观贴合，而应关注耳板根部的受力状态；对于频繁摆动或冲击较大的机构，支架材料和固定方式需要具备足够刚性，防止耳板变形导致角度回差增大。

　　在机构设计中，舵机常通过摇臂、连杆、球头扣或法兰盘与负载连接。输出轴中心到连杆铰接点的距离直接决定力矩转换关系：摇臂越短，相同舵机扭矩下输出力越大，但角度变化引起的直线位移越小；摇臂越长，位移范围增大，末端有效出力却下降。进行三维布置时，应同时校核零位、正极限和负极限三个姿态，重点观察连杆是否拉直、摇臂是否越过死点、线缆是否被拉扯。对于双足机器人、机械爪或竞赛机器人这类空间紧张的设备，舵机壳体往往同时承担结构件角色，安装方位会影响整机重心和关节运动范围，因此不能把它视作孤立元件。

　　该造型也适用于设备选型阶段的空间校核。设计人员可以依据壳体轮廓完成机架开槽、侧板间距、走线槽和紧固件位置规划；在运动仿真中，可将外壳作为固定参考，将顶部输出轴设为摆动副，再外接摇臂和连杆，验证机构在目标角度内的运动包络。对于需要多台舵机密集排列的机器人关节组件，还应注意相邻壳体之间的散热间隙和接线弧度，不能让线缆紧贴输出摇臂，也不能让安装螺钉与内部减速箱空间冲突。

　　整体来看，该三维结构准确表达了标准伺服舵机的外部特征：矩形机身提供内部元件容纳空间，顶部轴座集中传递扭矩，侧向耳板负责机械固定，凸出的输出端便于连接外部执行机构。围绕这些特征开展结构设计时，应把安装孔位、输出轴回转范围、摇臂长度、负载力矩和维护拆装一并纳入考量，使舵机在机器人动作执行和小型自动化控制场景中保持稳定可靠的工作状态。
