在精密自动化装配线、多轴数控加工中心进给轴、工业机器人关节驱动、电子制造贴片设备位移平台这类对传动精度、动态响应有严苛要求的场景里,集成减速结构的伺服传动单元是核心执行部件,这套NX1040AS-J10对应的传动结构,正是针对中小负载高精度传动需求开发的一体化伺服组件。
从实际设备适配角度看,这类集成式结构相比单独搭配伺服电机与独立减速器的方案,省去了用户自行做同轴度校准、连接法兰适配、传动公差匹配的工作量,出厂阶段就完成了电机输出轴与减速机构输入端的过盈配合定位、连接螺栓的定扭矩锁紧,整套组件的传动回差可以控制在极低区间,完全能满足视觉对位平台、精密点胶设备这类需要微米级重复定位精度的工位需求。在3C产品组装工位,这类组件可以直接驱动滑台完成快速启停的位移动作,高速往复运动过程中不会因为连接松动出现定位漂移;在小型数控雕刻设备的进给轴上,这套结构的高刚性输出端可以承受铣削加工带来的径向切削力,避免普通直连电机因为输出轴刚性不足出现的让刀问题。

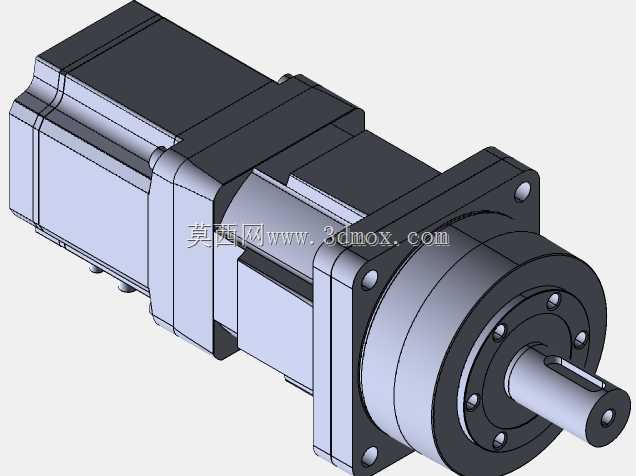

结构设计层面,这套组件将伺服电机本体与行星减速段做了一体化集成,电机段采用方形叠片定子外壳,外壳表面预留的轴向散热筋结构,能够在设备连续高速运行时快速散出定子绕组产生的热量,避免持续高温导致的永磁体退磁问题,保障长时间运行的扭矩输出稳定性。前端的减速段采用方形安装法兰设计,法兰上的四个安装沉孔采用对称等距布局,适配市面上绝大多数标准传动安装位,用户做设备结构设计时不需要额外定制转接法兰,直接通过内六角螺栓就可以将整套组件固定在设备安装立板上。输出轴采用带键槽的圆柱轴结构,键槽的尺寸公差按照通用传动标准设计,可以直接搭配同步轮、联轴器、齿轮等传动连接件,轴伸端的中心定位孔可以方便用户做安装时的同轴度打表校准,避免安装偏心导致的输出轴跳动、轴承异常磨损问题。
安装边界的尺寸设计上,电机段的方形外壳边长与减速段法兰边长做了阶梯过渡,既保证了电机内部定子、转子的安装空间足够,又不会让前端安装法兰尺寸过大占用过多设备内部空间。整套组件的轴向总长度控制在紧凑区间,对于安装空间局促的多轴并排布局场景,比如多通道检测设备的并排驱动工位,相邻两套组件之间不会出现安装干涉,设备结构设计师可以在有限的机架空间内排布更多驱动轴,提升设备的工位集成度。出线端位于电机尾部的侧方,采用标准航空插头接口,接线时不需要拆开电机端盖,直接将配套的动力线、编码器线插头对准卡槽旋紧即可,防护等级可以满足常规工业车间的使用要求,不会因为车间内的切削液飞沫、浮尘进入接线端导致信号干扰或者短路问题。
从功能特性来看,这套传动单元的减速段采用多级行星齿轮传动结构,内齿圈与减速壳体做一体化加工,行星轮的支撑轴承采用高刚性深沟球轴承,能够承受一定的轴向与径向复合载荷,在驱动传送带滚轮、转盘分割器这类存在偏载的工况下,依然可以保持平稳的传动输出。电机后端内置的高分辨率编码器,可以实时反馈输出轴的实际位置、转速数据,配合伺服驱动器可以完成位置模式、速度模式、扭矩模式三种控制模式的切换,在螺丝锁付工位可以切换到扭矩模式控制锁附力度,在位移输送工位可以切换到位置模式控制移动距离,在连续运转的输送工位可以切换到速度模式保持稳定的线速度输出。
做三维结构设计时,这套模型的所有安装尺寸、配合公差都按照实际量产产品的参数绘制,法兰安装孔的位置度、输出轴的同轴度、各个台阶面的配合公差都做了准确还原,结构设计师在做设备整体方案设计时,可以直接将这个模型导入装配体,完成安装位的干涉检查、连接部件的适配设计,不需要反复测绘实物调整尺寸,能够大幅缩短设备开发的三维建模周期。模型中对内部的传动结构做了简化处理,保留了外部所有安装接口、外形尺寸的准确性,既不会因为模型过于复杂导致装配体文件过大卡顿,又能完全满足结构设计、设备选型阶段的尺寸校验需求。在做虚拟装配仿真时,可以直接给这个组件添加旋转驱动约束,模拟实际运行时的动作状态,检查周边的走线槽、防护板、相邻部件是否会在组件运行过程中出现碰撞,提前规避实际组装时才发现的结构干涉问题。
