铣床尾座机械结构三维设计

　　铣床尾座是铣削加工场景中配套卧式铣床、工具铣床使用的核心配套功能部件，主要承担长轴类、套类工件装夹过程中的顶紧支撑作用，部分带特殊功能的尾座还可完成小角度锥面、斜孔的钻铰辅助加工，在通用机械加工车间、工装夹具维修工位、职业院校机加工实训场地都有极高的配备率。从实际加工工况来看，当工件长径比超过4:1时，单靠卡盘夹持会在铣削力作用下产生悬臂挠变，直接影响加工面的形位公差与表面粗糙度，严重时甚至会出现工件甩脱的安全隐患，尾座的存在就是通过可轴向移动的顶针对工件自由端施加稳定的轴向顶紧力，抵消铣削过程中的径向切削分力带来的挠度变形，让整个装夹系统的刚性提升60%以上。

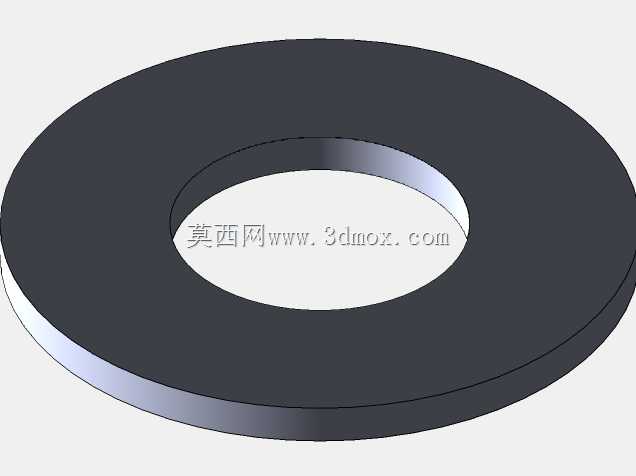

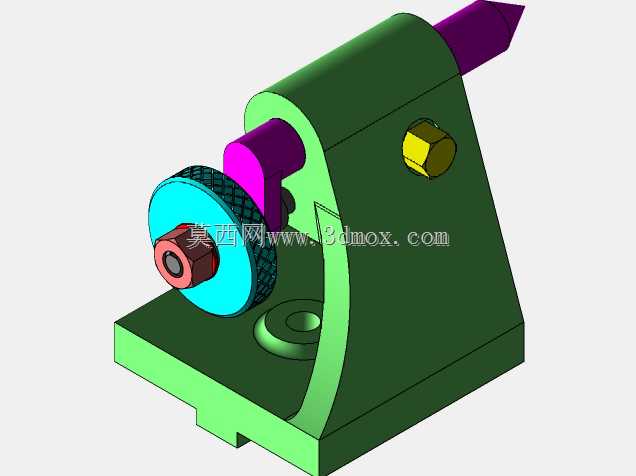

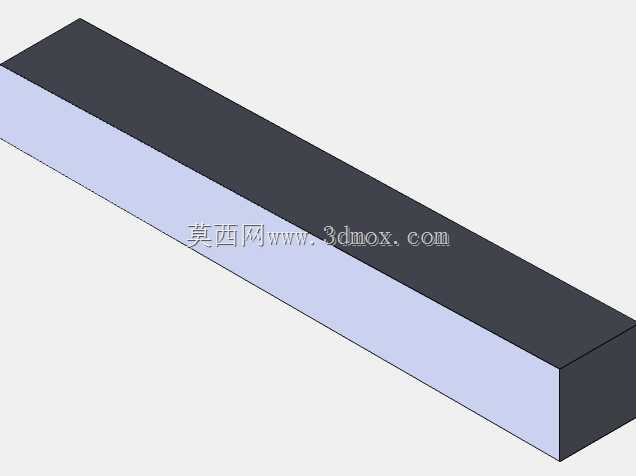

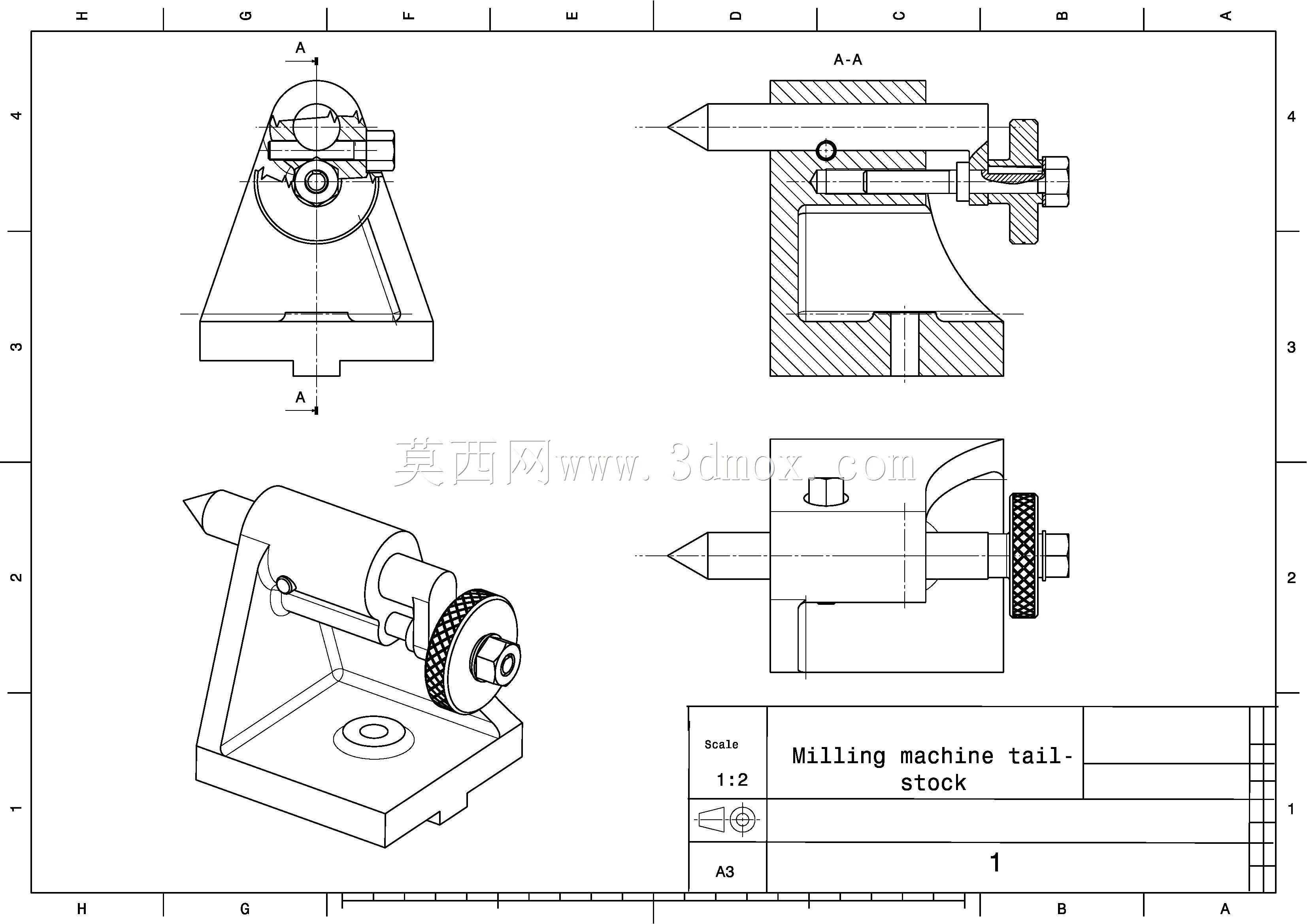

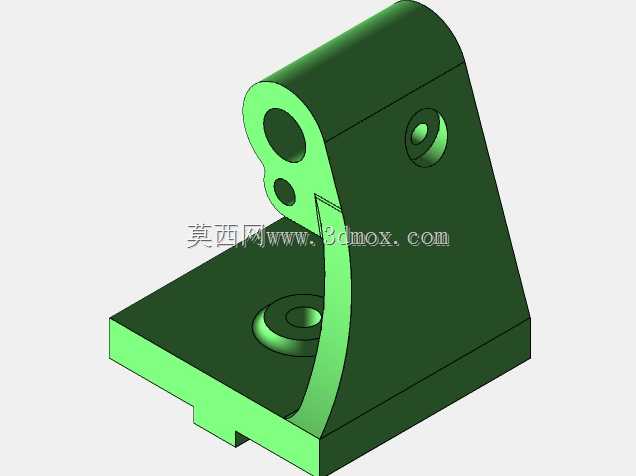

　　这款尾座的整体结构采用分体式模块化设计思路，底部为带安装定位槽的铸铁底座，底座上开设的平行通槽可配合T型螺栓与铣床工作台的T型槽完成固定，安装时可根据工件长度沿工作台导轨方向自由调整位置，适配不同长度规格的工件装夹需求，底座与上部尾座本体之间通过导向平键连接，保证上部本体移动时的直线度误差控制在0.02mm/100mm以内，避免顶紧时出现轴线偏斜。尾座本体内部加工有精度为H7的轴向通孔，内部装配带莫氏锥孔的顶紧套筒，套筒外圆经过高频淬火处理，硬度达到HRC45-50，与本体孔的配合间隙控制在0.01-0.02mm之间，既保证轴向移动的顺畅性，又不会出现径向晃动。套筒侧面开有轴向键槽，配合本体上的导向螺钉防止套筒在顶紧过程中发生周向转动，保证顶尖的回转精度稳定。

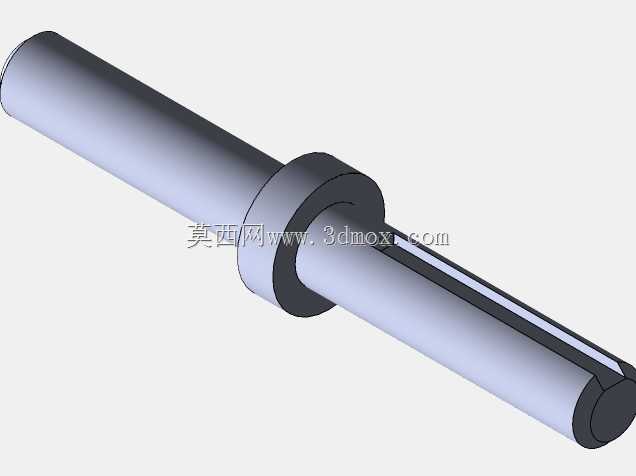

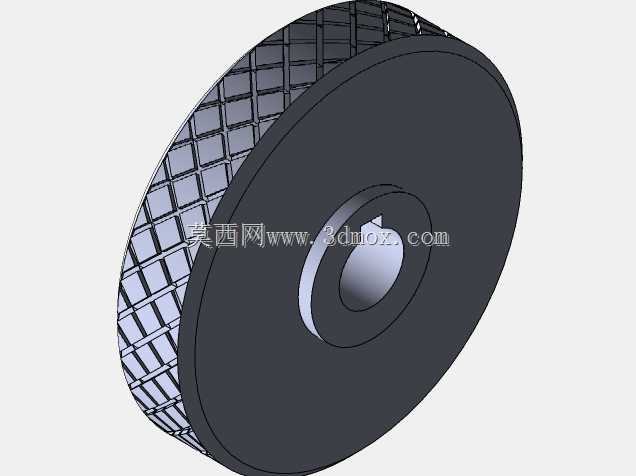

　　轴向进给机构采用梯形螺纹传动副，丝杠端部装配带滚花的手轮，手轮外圈的网纹滚花可保证操作时的摩擦力，即使手上沾有切削液也能稳定转动进给，梯形螺纹的自锁特性可以保证顶紧完成后不会因为铣削振动出现退针松动的问题，不需要额外加装锁紧装置就能满足常规铣削的顶紧力要求，针对重型铣削工况，套筒侧面还设计有锁紧块结构，顶紧到位后扳动侧面的锁紧手柄即可将套筒完全锁死，进一步提升装夹刚性。尾座顶部设计有润滑油杯，可定期向内部的丝杠、套筒配合面加注润滑油，减少运动部件的磨损，延长部件的使用寿命。

　　从安装边界尺寸来看，这款尾座底座的安装孔距适配国内主流型号的卧式铣床工作台T型槽间距，底座总宽度控制在160mm，不会占用过多工作台面的装夹空间，顶尖轴线到底座安装面的高度与对应铣床的主轴中心高完全匹配，安装后不需要额外调整垫片就能保证顶尖与主轴的同轴度误差在0.03mm以内。套筒的最大行程为80mm，可满足不同长度工件的顶紧行程余量需求，顶尖采用标准莫氏3号锥孔，可根据加工需求更换固定顶尖、回转顶尖、钻夹头等不同功能附件，拓展尾座的使用场景，比如更换钻夹头后可完成工件端面的中心孔钻削、小直径孔的铰削加工，不需要二次装夹就能完成多工序加工，有效减少装夹辅助时间。

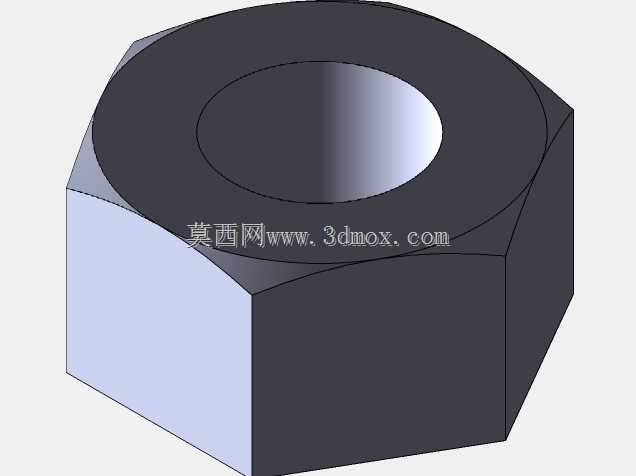

　　在结构设计过程中，所有的棱边都做了R2-R3的倒钝处理，避免操作过程中出现划伤风险，铸件的壁厚设计均匀，基本保持在8-12mm之间，既保证整体结构的刚性，又不会因为壁厚不均出现铸造应力变形，所有的连接螺钉都采用内六角圆柱头螺钉，沉头孔深度与螺钉长度匹配，装配后螺钉头不会突出零件表面，保证外观整洁同时避免积留切削液与铁屑。尾座的各个运动部件都设计有防尘结构，套筒前端装有毡圈油封，可阻挡铣削过程中产生的铁屑、切削液进入本体内部，防止配合面出现拉毛、研损的问题，日常维护只需要定期清理表面铁屑、按周期加注润滑油即可，不需要复杂的拆解保养，非常适合车间一线的高频次使用场景。
