桌面级PCB线路板制作数控雕刻机床

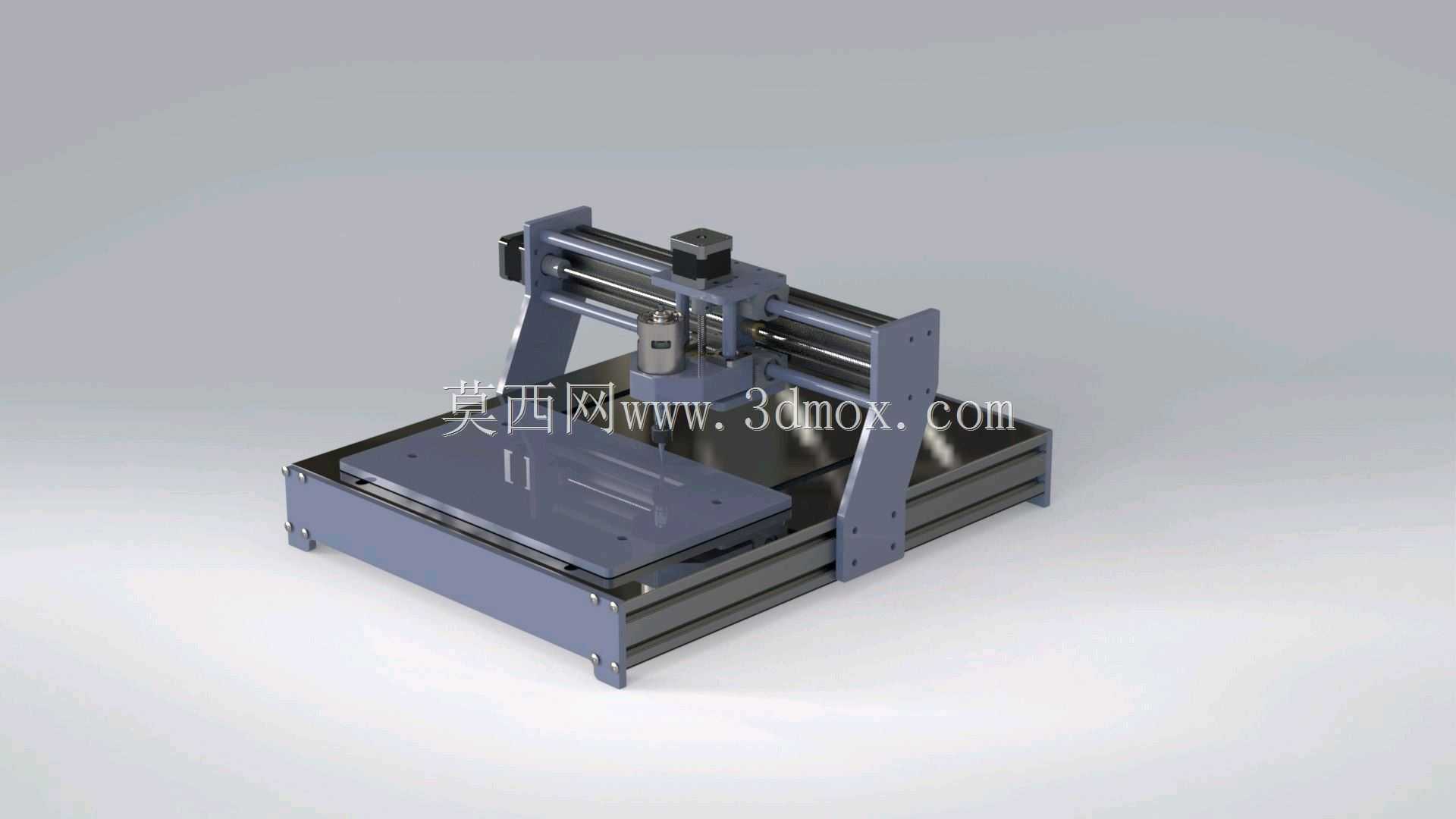

　　这款桌面式数控加工设备，核心定位是小批量PCB线路板的快速打样加工，在电子研发、创客工坊、高校电子实验室这类场景中适配性极强，完全可以替代传统外协打样的长周期流程，研发人员在工位上就能完成单面板、双面板的线路雕刻、钻孔、轮廓铣切全流程作业，不用等待外协厂排单，能大幅压缩原型验证的周期。从结构设计逻辑来看，整体采用龙门式动梁架构，床身底座用加厚钢板拼接成型，底部预留了T型槽安装位，既可以直接装夹标准尺寸的PCB覆铜板，也能搭配定制工装固定异形待加工工件，X、Y轴传动采用圆柱直线导轨搭配精密滚珠丝杠，Z轴采用垂直滑台搭载高速风冷主轴，传动副的预紧量在建模阶段就做了参数化预留，装配时可以根据实际加工精度需求调整预紧，消除反向间隙，

　　保证线路雕刻时的走线精度，避免出现线路断连、孔位偏移这类PCB加工的常见问题。设备的外形尺寸控制在桌面设备的合理边界内，整体占地尺寸约为600mm500mm400mm，不需要专门的设备安装基座，普通的防静电工作台就能承载，安装时只需要保证台面水平度在0.1mm/m以内，就可以满足加工精度要求，不需要额外做地基固定，搬迁和调整工位都十分方便。主轴的转速区间覆盖8000转到24000转，可以根据不同的加工工序匹配对应转速：雕刻细线路时用高转速搭配小进给，保证线路边缘光滑无毛刺；钻0.2mm以上的过孔时调整到中速进给，避免断刀；铣切板件轮廓时降低转速提高进给，提升加工效率。龙门架的两侧立柱采用一体化折弯钢板结构，和底座之间用内六角螺栓定位连接，定位销孔在建模时就做了同轴度公差约束，装配后能保证龙门横梁和Y轴运动方向的垂直度，避免X轴运动时出现俯仰偏差，导致加工深度不一致。工作台面采用硬质铝合金板加工而成，表面做了硬质阳极氧化处理，耐磨且不易粘屑，台面的平面度公差控制在0.05mm以内，保证待加工的PCB板装夹后不会出现翘曲，避免加工时出现局部深度过深或者铣不透的情况。Z轴的滑台采用双导轨导向结构，比单导轨结构的抗扭转性能提升40%以上，即使装夹0.8mm的微小铣刀，高速运动时也不会出现刀摆，保证细线路的加工精度，最小可以加工0.1mm线宽的线路，满足常规工业级PCB板的制作要求。设备的走线全部采用拖链内置布局，

　　在建模阶段就预留了拖链的安装空间和弯曲半径，所有动力线、信号线都在拖链内排布，不会因为轴类往复运动出现线缆磨损、拉扯断线的问题，拖链的弯曲半径按照线缆最小弯曲要求设置，长期往复运动也不会损伤线缆内部线芯。在实际使用场景中，除了加工常规的FR-4材质覆铜板，更换对应刀具后还可以加工薄铝板、亚克力板、雕刻塑料外壳这类小尺寸工件，适配小型工作室的多品类小零件加工需求，不需要额外添置其他加工设备。设备的驱动电机安装位做了通用化设计，可以适配42、57系列的步进电机或者伺服电机，用户可以根据自己的精度需求和预算选择对应的驱动配件，安装接口的尺寸在建模时做了参数化适配，不需要二次改孔就能直接安装。主轴的夹头采用ER11标准夹头，

　　夹持范围覆盖1mm到6mm的刀具柄径，市面上常规的PCB雕刻刀、麻花钻、平底铣刀都能直接装夹使用，不需要定制特殊规格的刀具，降低了后期的使用成本。床身内部预留了控制板、驱动模块的安装空间，可以将控制电路集成在设备底座内部，减少外部走线，整体设备更加整洁，也避免外部线缆被杂物勾挂影响加工。在设计阶段就做了动平衡仿真验证，龙门架和Z轴滑台的运动部件重量做了对称配平，高速运动时不会出现明显的振动，即使放在普通木质工作台上加工，也不会因为振动导致刀具崩断或者加工纹路粗糙。针对PCB加工时产生的粉尘，设备的主轴安装位预留了吸尘罩接口，可以对接小型工业吸尘器，加工时及时吸走粉尘，避免粉尘附着在导轨和丝杠上影响传动精度，也能减少车间内的粉尘污染，保护操作人员的呼吸健康。
