高速全断面平面口罩生产加工设备结构

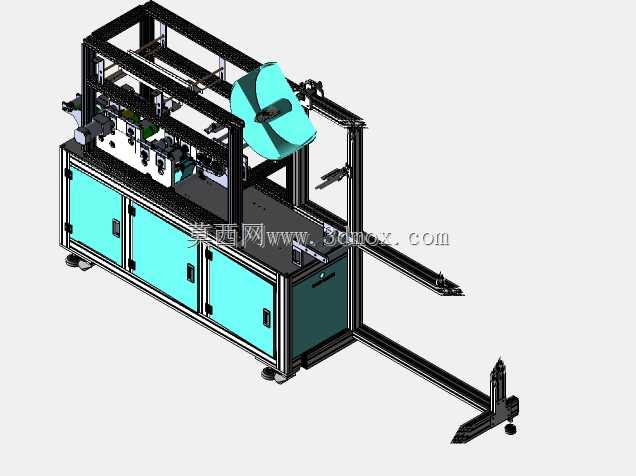

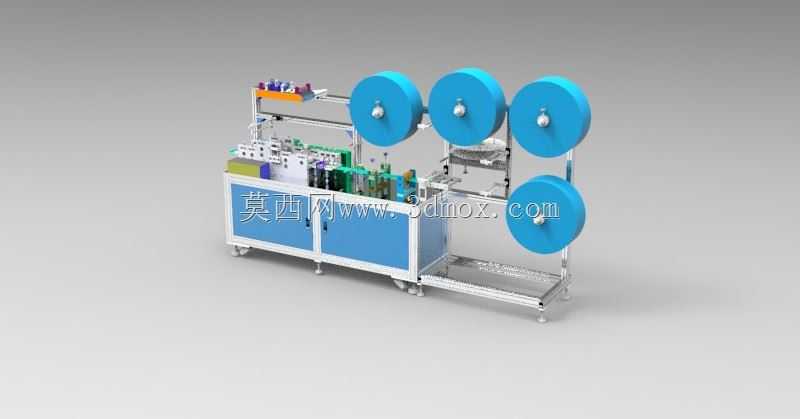

　　这套设备面向民用平面口罩的规模化量产场景设计，核心适配一次性三层防护平面口罩的全断面成型工序，可直接对接下游耳带焊接、包装工序组成完整产线，也可单独作为口罩本体打片单元嵌入现有口罩生产链路，适配卫生用品生产车间、防疫物资保供生产线的日常作业需求。设备整体采用分段式机架布局，下部为方管焊接喷塑柜体结构，既作为各功能模组的安装基准，也可内置电气控制元件、气动管路系统，柜体底部配置可调脚杯与万向脚轮组合，既满足车间内短距离移位转场的需求，也可在固定安装时通过脚杯调平，抵消地面不平整带来的机架形变，保证各辊组的平行度精度。上料段采用四组气胀轴式卷材架，分别对应口罩内外层无纺布、中间熔喷过滤层、鼻梁条卷材的放卷作业，

　　每个卷材架配置独立的阻尼张力调节机构，可根据不同材质卷材的拉伸特性调整放卷阻力，避免多层材料复合时出现褶皱、偏移、拉伸变形问题，卷材架旁预留的料头接驳台，可在卷材耗尽时快速完成新旧料带的拼接，减少停机待料时间。成型段集成了多组硬质阳极氧化铝辊，依次完成多层材料的预复合压合、鼻梁条自动送料裁切植入、全断面辊压封边、定长裁切工序，所有辊组的安装座均采用腰型孔可调结构，可根据生产口罩的尺寸规格调整辊间间隙与封边压力，封边辊面采用网纹滚花处理，保证压合后的口罩边缘粘合牢固，不会出现脱层、毛边问题。传动系统采用伺服电机搭配同步带轮驱动主辊组，送料精度可控制在±0.5mm范围内，避免出现裁切长度偏差、鼻梁条位置偏移的不良品，

　　设备最高稳定运行节拍可达每分钟150片，适配大规模量产的产能需求。电气控制元件集中布置在机架上部的操作侧，配置独立的操作面板与急停按钮，操作人员可在设备正面完成参数调整、启停操作，设备的传动部位均设置透明亚克力安全防护罩，既方便日常运行时观察内部走料状态，也可避免操作人员误触运动部件引发安全事故。气路系统采用集中供气布局，所有气动元件的管路均沿机架型材内部走线，外观整洁且可避免管路被物料剐蹭破损，气缸动作位置均配置磁性传感器，可实时反馈动作到位信号，一旦出现卡料、动作不到位的情况设备会自动停机并触发报警，减少不良品产出。设备安装时需预留侧边1.2米的操作维护空间，前端对接上料区需预留0.8米的卷材更换空间，

　　后端出料口高度与常规皮带输送机高度匹配，可直接将裁切完成的口罩本体输送至下一工序，整机的动力进线、气源接口均布置在机架后侧底部，方便车间管线的排布对接。设计过程中充分考虑了卫生级生产要求，所有与物料接触的辊面、导向件均采用无卫生死角的光滑表面设计，可直接使用酒精擦拭消毒，不会残留清洁死角，适配卫生用品生产的洁净车间作业要求。各模组采用模块化设计思路，上料架、成型辊组、裁切机构、传动单元均可单独拆分维护，当某一部位出现故障时可快速拆卸更换对应模组，减少设备停机维护时长，日常保养时仅需定期给辊组轴承加注润滑脂、检查同步带张紧度即可，无需复杂的维护操作。
