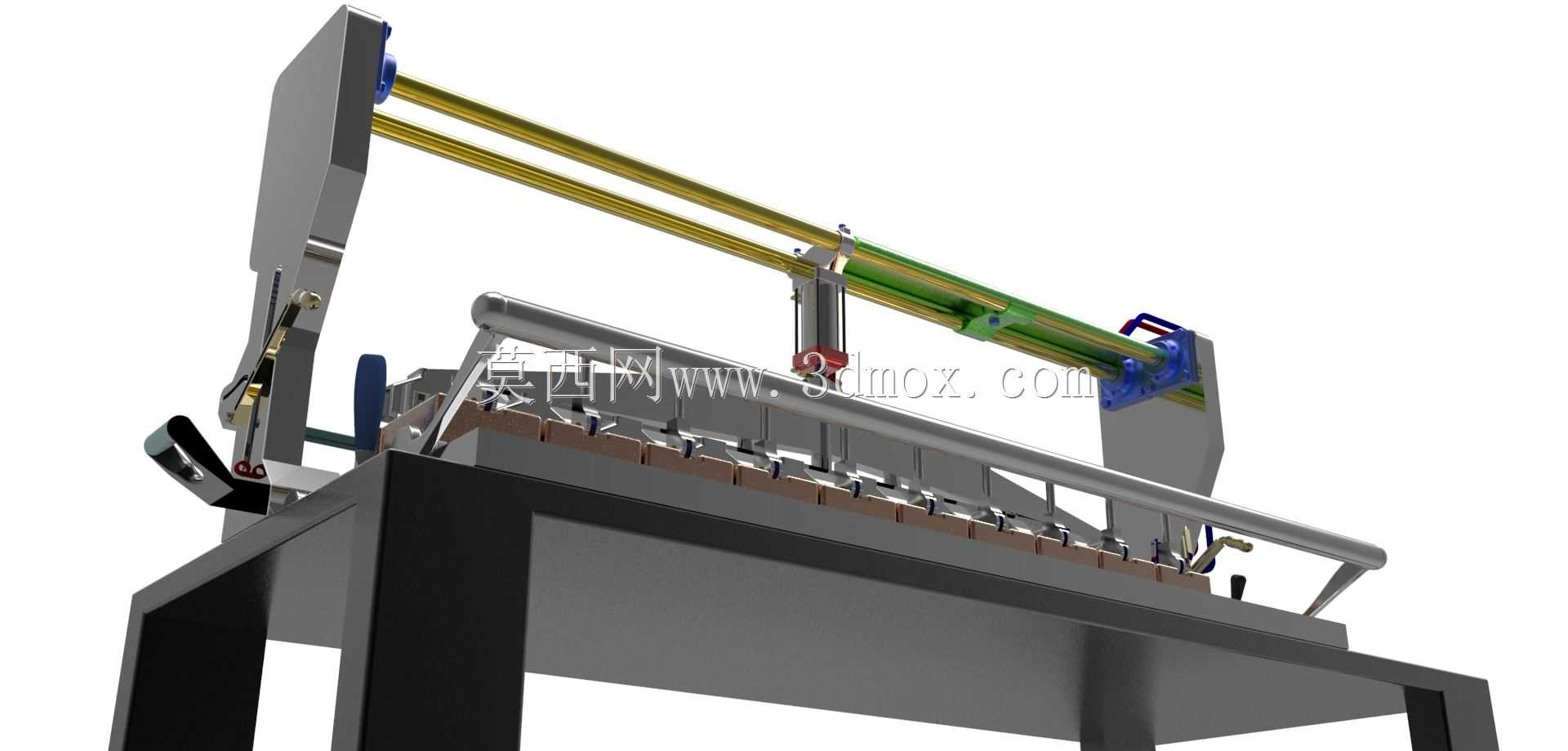

模块化邦德斯物料输送系统结构设计

　　这套输送结构的设计初衷，是解决电子制造车间内轻薄小型元器件在多工序间的平稳转运需求，区别于传统皮带输送机易掉屑、易卡料的问题，该结构采用镂空承托配合侧向导引的形式，针对尺寸在毫米级的片状、针状电子零件做了专属的适配优化，在SMT生产线后端的工序流转、小型精密零件的工序间缓存转运场景中，能够避免零件在输送过程中出现磕碰、卡滞、掉落的问题。从结构设计逻辑来看，整个输送单元采用标准化模块化拼接思路，单节输送段的接口做了统一的定位销与快锁结构设计，现场安装时不需要额外做配钻加工，只需要将相邻段的定位孔对齐、锁紧快拆卡扣即可完成拼接，单段长度控制在1.2米的常规安装边界内，既方便车间内的人工转运进场，也能适配多数厂房的立柱间距、设备排布间隙，

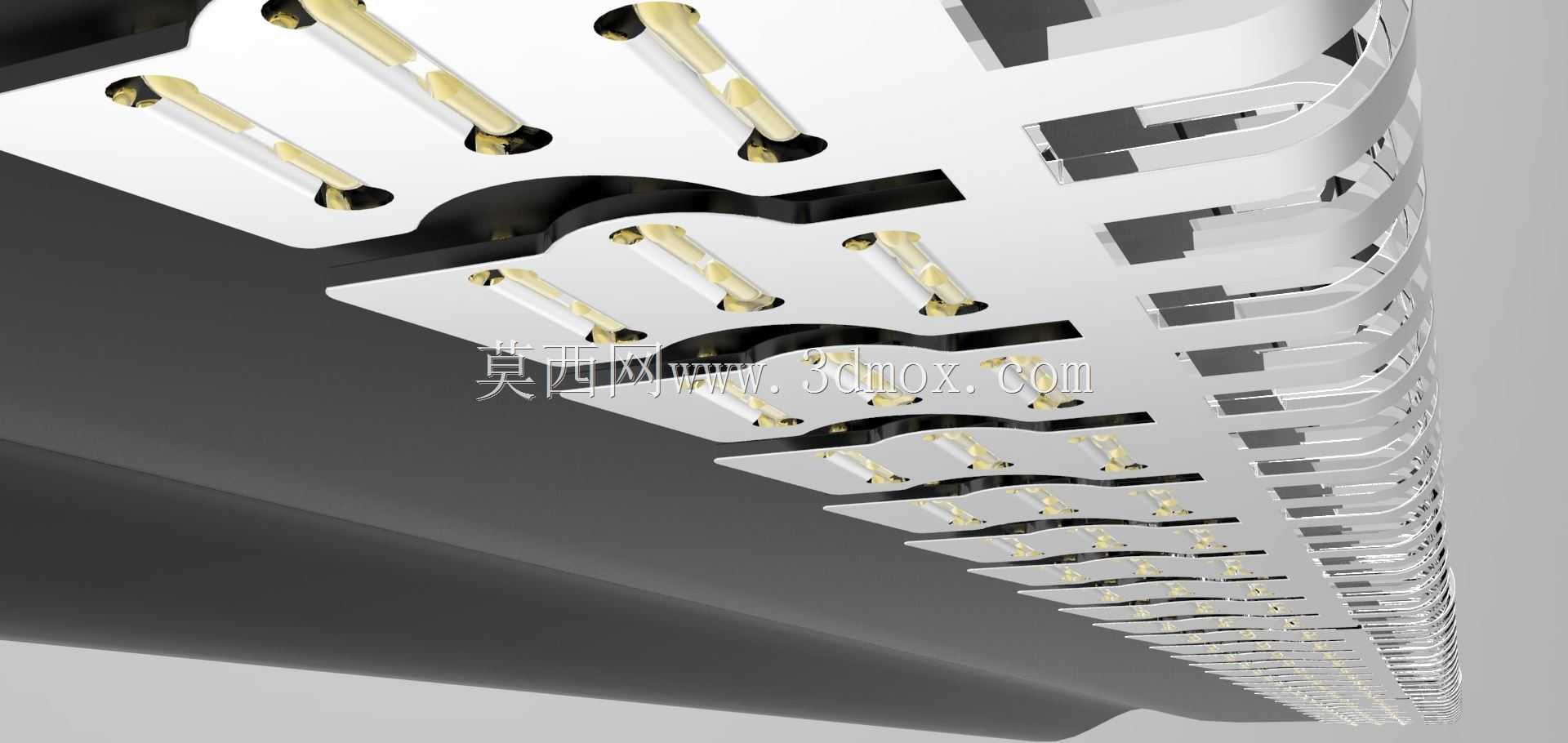

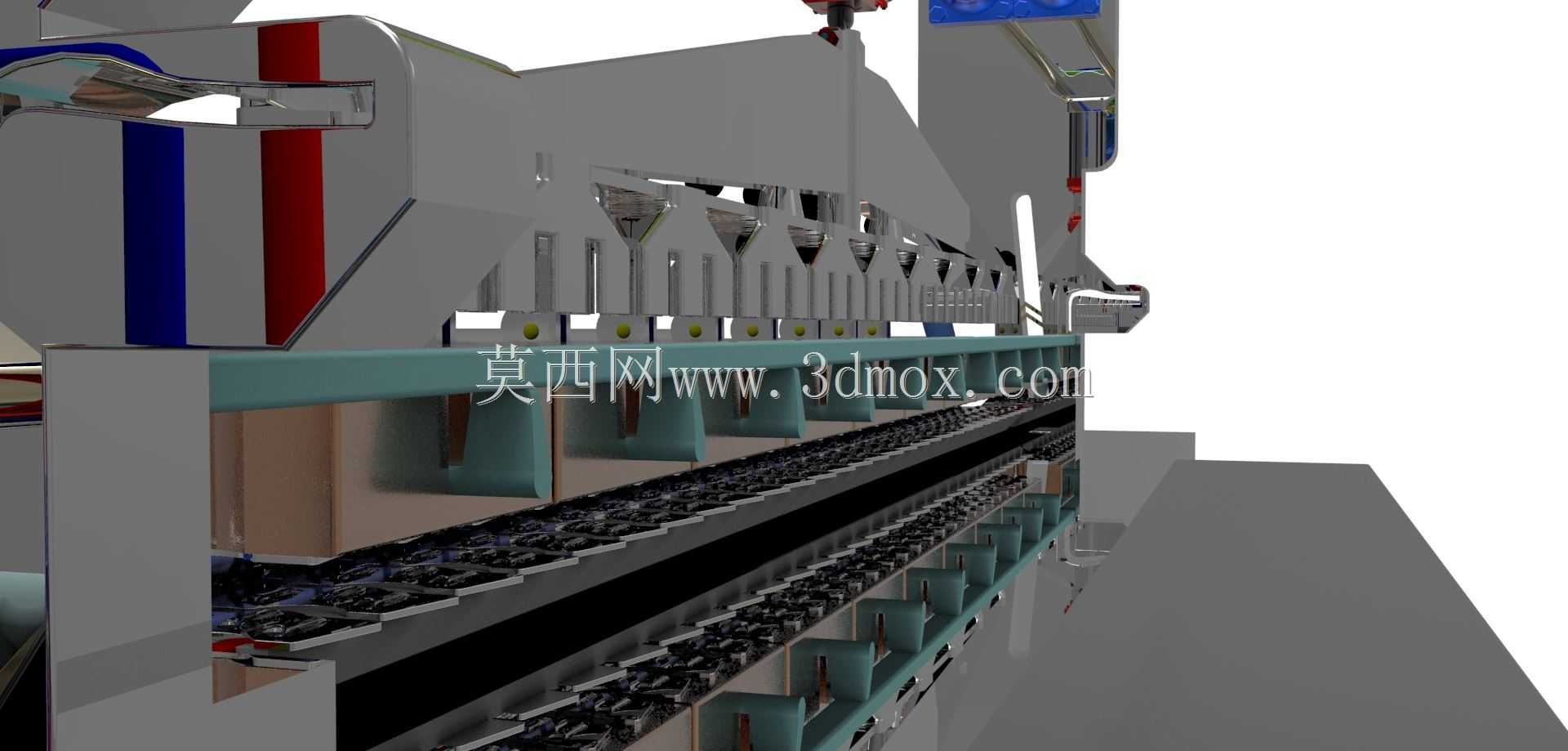

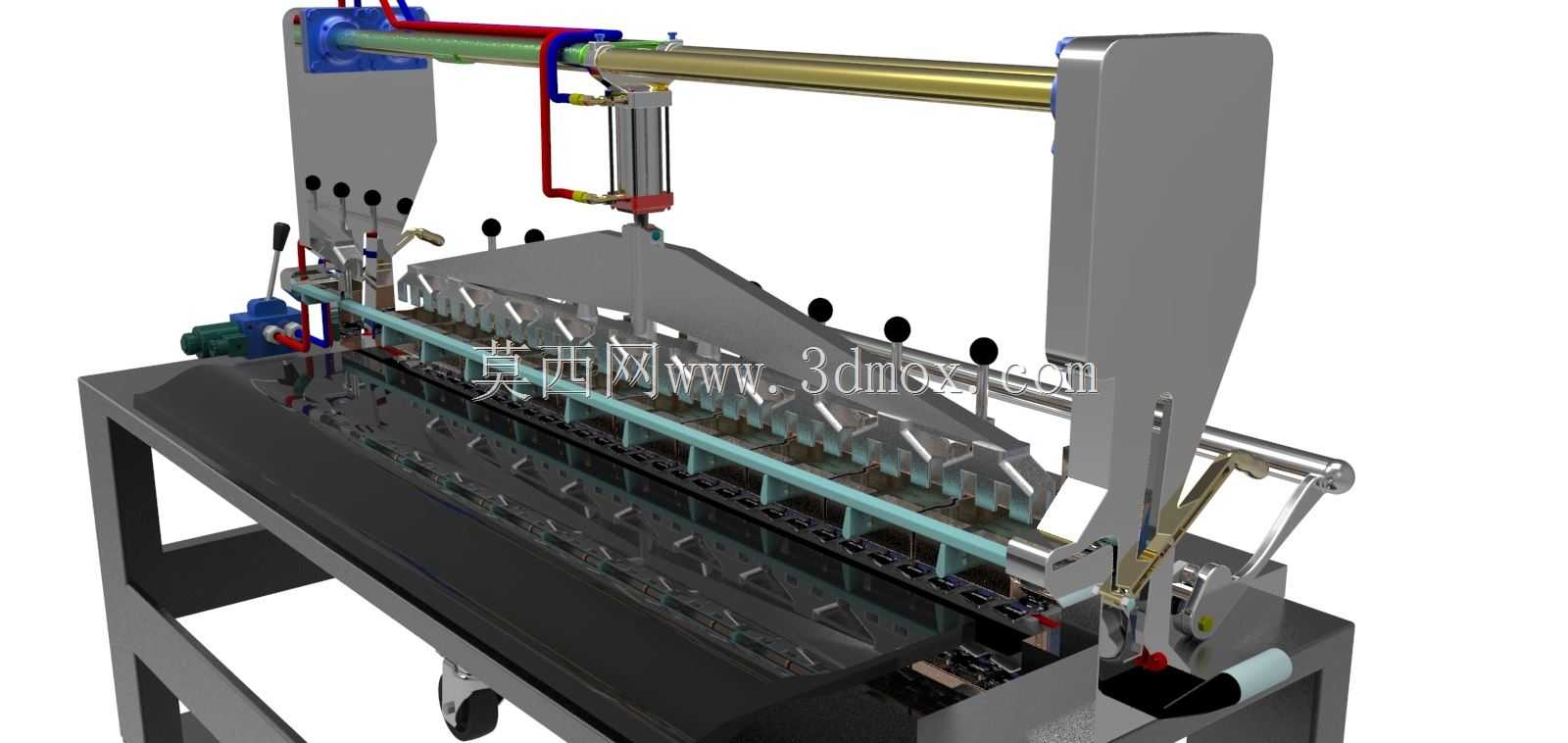

　　安装时的侧边预留维护间隙控制在150mm即可，不需要预留过大的设备周边空间，能够有效提升车间的平面利用率。承托面的设计做了针对性的结构优化，每个承托工位都做了仿形的限位凹槽，凹槽的轮廓匹配所输送零件的外形轮廓，零件放置后不会在输送过程中出现横向窜动，相邻工位的间距根据常规工序的操作节拍做了等距排布，配合底部的间歇驱动结构，能够实现精准的工位停位，停位精度控制在±0.2mm以内，能够直接配合自动化取料机械手完成零件的上下料动作，不需要额外增加视觉定位的辅助结构，能够降低整线的配套成本。侧向导引结构采用分段式的折弯钣金件，钣金的折弯角度经过反复校核，既能够对输送过程中的零件起到侧向防护作用，避免零件从侧边滑落，

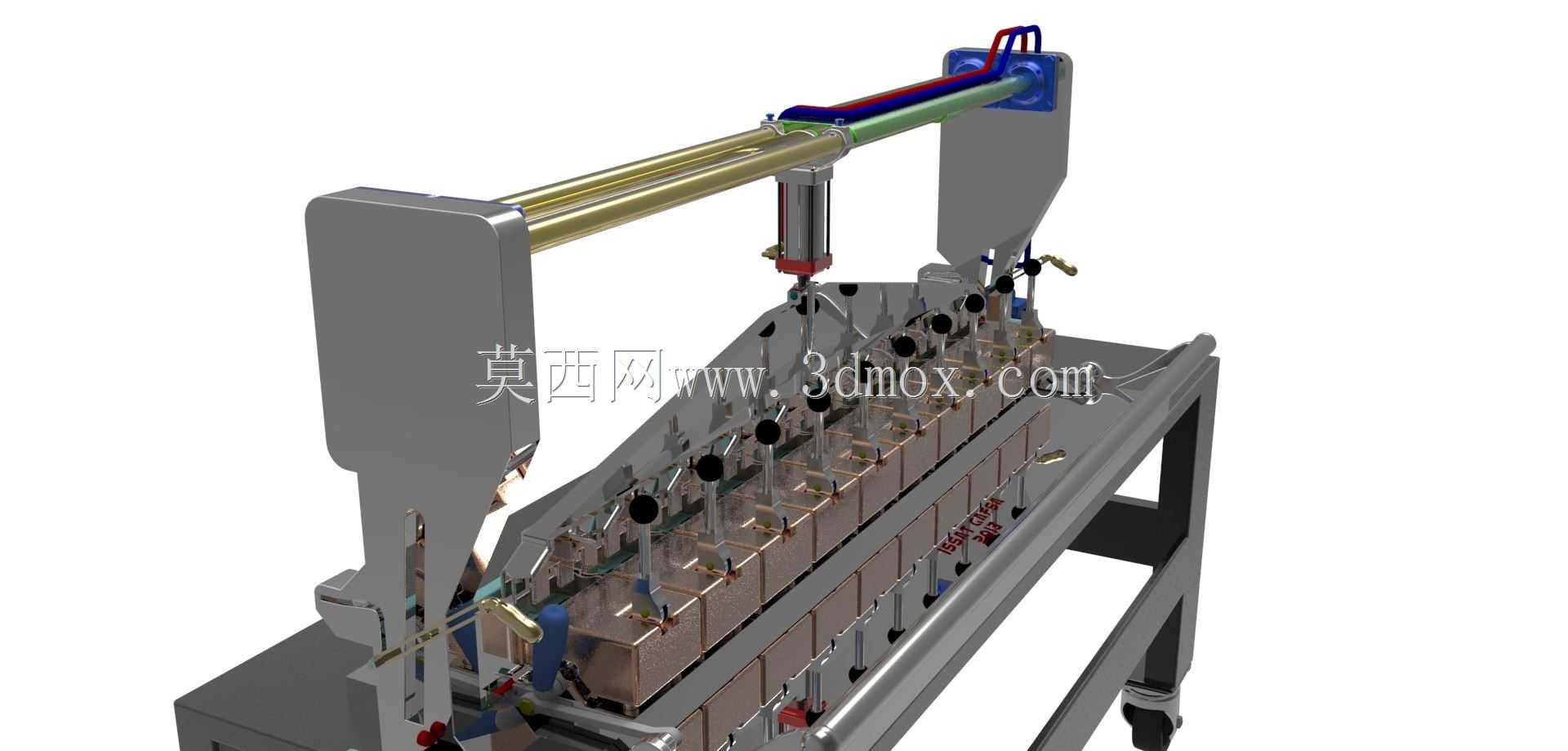

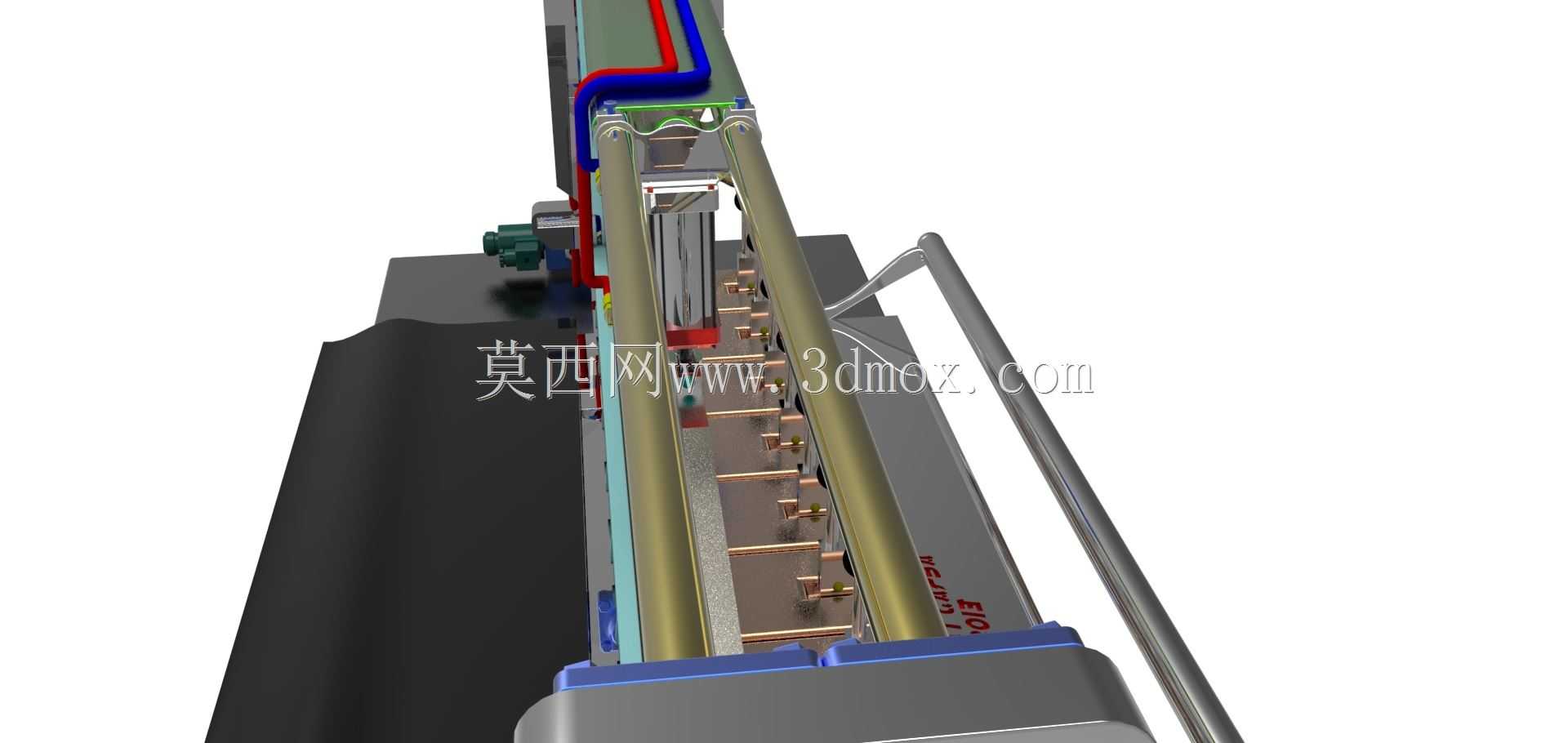

　　同时钣金件的内侧做了倒圆角处理，不会对零件的边缘造成刮擦损伤，对于外观要求较高的精密电子零件来说，能够避免输送过程中产生的外观不良问题。整个输送结构的驱动部分隐藏在承托面的下方，采用同步带配合拨爪的驱动形式，拨爪的间距和承托工位的间距保持一致，驱动过程中运行平稳，不会出现皮带输送机常见的打滑、跑遍问题，同时驱动部分的维护点都设置在设备的外侧，日常维护时不需要拆解承托面，只需要打开侧边的维护盖板即可完成同步带张紧、易损件更换的操作，能够大幅降低日常维护的停机时间。在安装边界的适配性上，整个输送结构的底部支撑采用可调节的脚杯结构，调节行程为±50mm，能够适配车间地面存在的不平整误差，不需要额外做地面找平处理，

　　支撑立柱的间距根据单段输送段的承重做了优化排布，单段输送段在满负载状态下的承重不超过20kg，完全满足小型精密零件的输送承重需求，不会出现承托面下弯变形的问题。结构的转弯段也做了模块化的设计，转弯半径根据零件的输送速度做了匹配，避免零件在转弯过程中因为离心力出现移位，转弯段的承托面和直段做了完全一致的工位凹槽设计，零件在经过转弯段时不需要额外的导向辅助结构，能够平稳通过转弯位置，实现多路径的输送线排布，适配不同车间的设备布局需求，不管是直线型排布、L型排布还是U型排布，都可以通过标准模块的拼接快速完成搭建，不需要单独做定制化的结构设计，能够大幅缩短整线的设计与安装周期。
