自动扶梯延长梯段平衡臂结构设计

项目分类:输送机 发布时间:2022-06-09 ID:647154
  • 自动扶梯延长梯段平衡臂结构设计

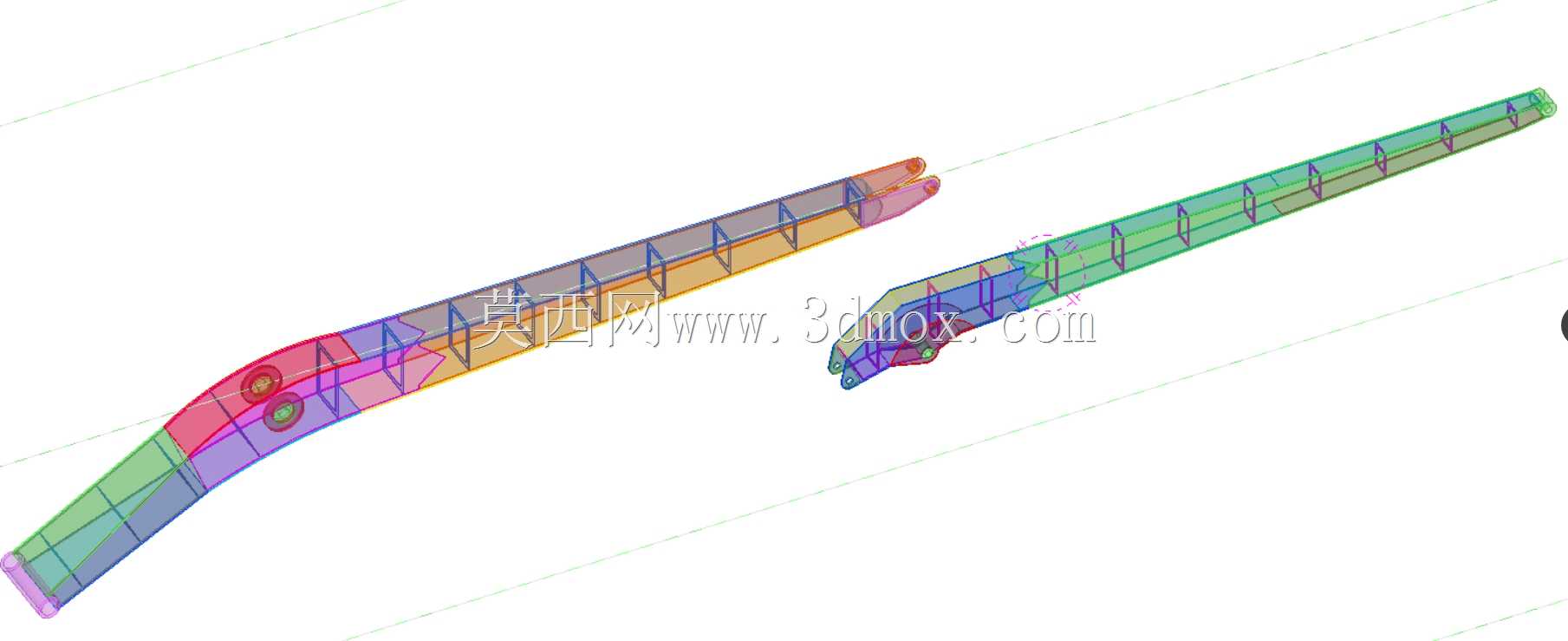

  在商用楼宇、轨道交通站点、大型商超等大跨度客流输送场景中,常规标准长度的自动扶梯往往无法覆盖超长提升距离或跨层水平延伸段的布设需求,这时候就需要在标准梯段的基础上增设延长梯段结构,同时配套对应的平衡臂构件来抵消梯段延伸带来的载荷偏移问题,这套三维结构正是针对这类非标扶梯布设需求设计的延长段与平衡臂集成组件。

  从实际应用场景来看,这类延长结构多用于地铁站出入口换乘通道、机场航站楼长距离连廊、大型商业综合体跨中庭布设的自动扶梯项目,这类场景往往受建筑土建结构限制,无法采用多段标准扶梯拼接的方案——多段拼接会增加中间支撑结构的施工量,还会打断乘客乘梯的连续性,增加客流拥堵的风险,而单段加长的扶梯方案,就必须解决梯段延长后梯路张力不均、悬臂端载荷过大的问题,这套结构的核心作用就是通过平衡臂的配重传导与结构补强,将延长梯段的端部载荷均匀分散到扶梯的主驱动桁架与底部支撑结构上,避免梯段运行过程中出现挠曲变形、梯级跑偏等问题。

  从功能特性上看,这套结构的延长梯段采用了变截面桁架设计,在靠近主驱动端的位置采用加厚的型材截面,承担梯级链条回程段的张力与梯级载荷,向延伸端逐步过渡到轻量化截面,在保证结构强度的前提下控制整体自重;平衡臂构件采用铰接式连接结构,一端与延长梯段的端部桁架固定,另一端与扶梯主桁架的平衡配重支座连接,能够在扶梯上下运行过程中自适应调整受力角度,抵消梯级运行带来的动载荷冲击,避免刚性连接带来的应力集中问题。结构上还预留了梯级导轨、扶手带导向轮、围裙板安装位的安装接口,所有接口的位置度公差都按照扶梯行业的安装精度要求设计,能够直接和标准规格的自动扶梯梯级、扶手带系统适配,不需要额外做接口改制。

  设计思路上,这套结构没有采用传统的等截面延长桁架方案,而是先通过载荷仿真计算了不同梯段位置的实际受力分布:靠近主驱动侧的梯段需要同时承担上行段梯级的载客载荷与回程段梯级的自重载荷,受力峰值是延伸端的2.7倍,因此在该区域采用了双拼槽钢的主弦杆设计,而延伸端仅承担载客段的均布载荷,采用单根矩形管作为主弦杆,在保证整体刚度满足GB16899要求的前提下,整体自重比等截面方案降低了22%,减少了土建支撑结构的载荷负担。平衡臂的铰接点位置经过反复迭代计算,设置在延长梯段总长度的三分之一位置,这个位置的铰接能够让平衡臂的配重效率达到最高,仅需要相当于延长段自重15%的配重力,就可以将端部的挠度控制在标准允许的1/1000范围内,避免梯段运行过程中出现上下颤动的问题。

  从外形尺寸与安装边界来看,这套延长梯段的截面尺寸和标准自动扶梯的桁架截面完全一致,宽度方向保留了1000mm净宽梯级的安装空间,两侧预留了80mm的围裙板与扶手带安装空间,整体截面外尺寸为1580mm宽、1200mm高,能够直接嵌入标准扶梯的土建预留槽位,不需要额外拓宽土建结构。延长段的连接端采用了法兰对接结构,法兰上的连接孔位和主流品牌自动扶梯的主桁架端法兰完全匹配,现场安装时只需要将法兰对齐后穿入高强度螺栓紧固即可,不需要现场焊接作业,能够大幅缩短现场安装的工期。平衡臂的安装空间预留也做了充分考虑,平衡臂摆动范围内没有其他结构干涉,在扶梯最大提升角度30度的工况下,平衡臂的摆动行程为120mm,周边预留了30mm的安全间隙,不会和扶梯的其他构件、土建墙体发生刮碰。

  在细节设计上,梯段内部的梯级导轨安装座采用了可调节式设计,安装座上预留了长圆孔,现场安装时可以根据实际的梯路对齐情况微调导轨的位置,补偿土建施工带来的位置误差,保证梯级运行的平顺性。平衡臂的铰接轴采用了自润滑轴承设计,不需要定期加注润滑脂,能够减少后期的运维工作量,铰接轴的端部设置了防松脱结构,避免扶梯长期运行过程中轴件窜动脱出。梯段的底部还预留了中间支撑的安装位,如果后续使用过程中需要进一步提升梯段的载荷能力,可以直接在预留位置加装中间支撑柱,不需要对原有桁架结构做切割改制,适配不同客流密度的使用场景。
