带动力辊筒的剪式升降输送设备结构

项目分类:输送机 发布时间:2022-06-09 ID:646926
  • 带动力辊筒的剪式升降输送设备结构
  • 带动力辊筒的剪式升降输送设备结构

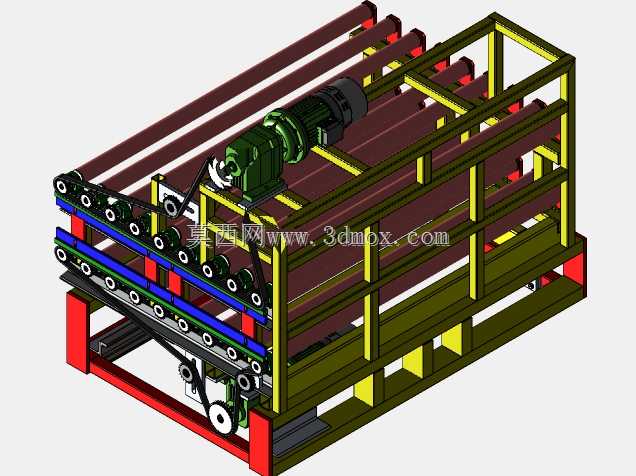

  这套带动力辊筒的剪式升降输送结构,主要面向生产车间内不同高度工位间的物料转运衔接场景,常见于板材加工、包装流水线、仓储分拣区域的高差过渡环节,解决固定高度输送线无法适配多工位高度差、物料需要垂直举升同时保持水平输送的实际生产痛点。设备整体采用型钢焊接框架作为主体承载结构,底部机架通过膨胀螺栓与地面预埋板固定,安装时需要预留周边不小于600mm的操作维护空间,避免举升过程中与周边管线、设备产生运动干涉,设备总宽度适配常规1200mm幅宽的板材、箱装物料输送需求,举升行程可根据现场工位高差调整剪臂的铰接孔位,满足0.3米到1.2米范围内的高度调节需求。动力输送段采用双排链轮配合传动链驱动所有辊筒同步运转,

  驱动电机安装在机架侧方的可调安装座上,通过张紧螺栓调整传动链的张紧度,避免长期运转后链条松脱打滑,辊筒表面采用包胶处理,增大与输送物料之间的摩擦力,防止玻璃、金属板材这类表面光滑的物料在输送过程中出现偏移、打滑问题,辊筒间距根据常规输送物料的最小尺寸设计,保证最小长度200mm的箱装物料也能平稳通过,不会出现卡料、掉落的情况。剪式升降结构采用多组交叉剪臂铰接设计,铰接点采用自润滑铜套配合销轴连接,减少升降过程中的摩擦阻力,同时降低日常维护的润滑频次,剪臂的受力点经过有限元校核,在额定承载1吨的工况下,剪臂的最大变形量控制在0.2mm以内,保证举升过程的平稳性,不会出现物料晃动偏移的问题。升降驱动部分集成在底部机架内侧,

  通过电机减速机配合丝杠或者液压缸驱动剪臂开合,实现输送面的平稳升降,驱动端设置上下限位开关,当举升到最高位或者下降到最低位时自动切断动力,避免超行程运行造成结构损坏。设备的侧边设置有导向挡边,挡边高度50mm,沿着输送方向全程布置,防止物料在输送和升降过程中从侧边滑落,挡边采用螺栓固定在机架上,可根据输送物料的宽度调整挡边的安装位置,适配不同宽度规格的物料输送需求。电气控制部分预留有标准IO接口,可直接接入车间现有流水线的总控制系统,实现与前后段输送设备的联动运行,当物料到达本设备输送面后,自动触发举升动作,到达指定高度后自动启动辊筒运转将物料输送到下一段工位,全程无需人工干预,提升生产线的自动化运行效率。

  设计过程中充分考虑了设备的维护便利性,所有传动部件的外侧都设置有可拆卸的防护盖板,日常检查链条张紧度、润滑铰接点时只需拆下对应位置的盖板即可操作,无需拆解主体结构,驱动电机的安装位置预留有足够的拆卸空间,后期更换电机、减速机时不需要整体吊装设备,降低维护的人力成本。机架的焊接部位全部做去应力处理,避免长期承载后出现焊接变形,影响辊筒的平行度和升降的平稳性,所有外露的金属表面都做喷塑防锈处理,适应车间内多粉尘、偶尔有切削液飞溅的工作环境,延长设备的整体使用寿命。在安装边界方面,设备底部的四个固定脚座设置有长条形调节孔,可在安装时微调设备的水平度,调节范围±20mm,抵消地面不平整带来的安装误差,保证所有辊筒处于同一水平面上,避免物料输送过程中出现跑偏问题。设备的进料端和出料端都预留有与其他输送线对接的安装接口,可直接对接皮带线、滚筒线、移栽机等常见输送设备,不需要额外制作过渡连接结构,缩短现场安装调试的周期。
