仿生猎犬造型半环操控转向盘结构

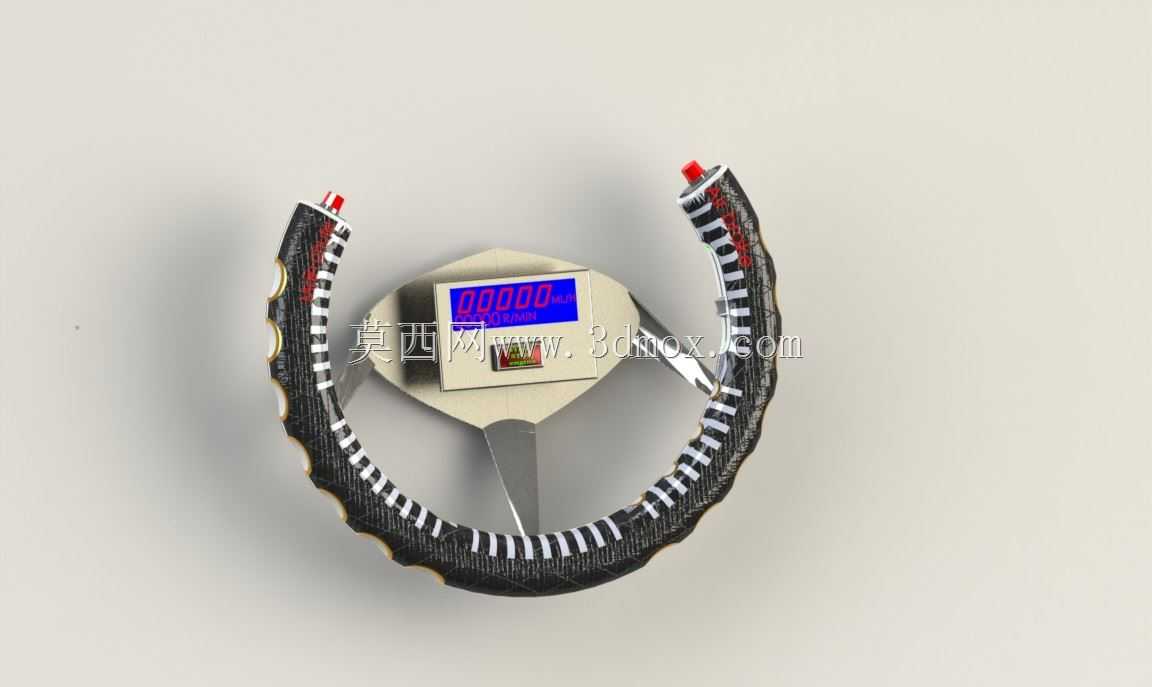

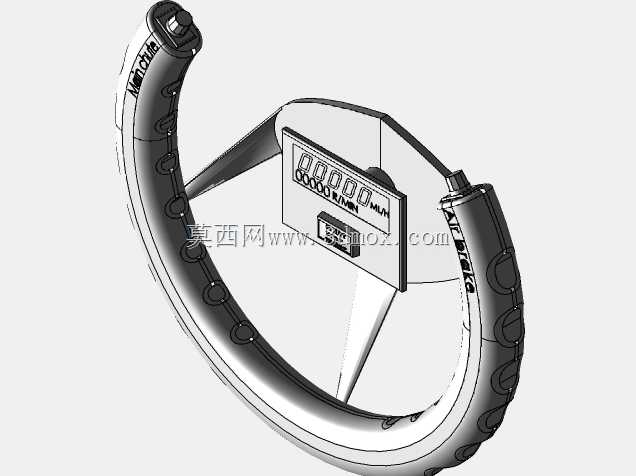

　　这款半环式操控转向部件，最初的设计切入点是针对狭小舱内空间的操控需求优化，区别于传统全圆形转向盘的大回转半径占用问题，半环的结构形式能够在满足转向操控行程的前提下，大幅压缩部件在驾驶位前方的空间占比，适配低矮坐姿、紧凑布局的特种作业舱室、小型竞速载具的操控场景。从实际使用场景来看，这类半环转向结构常应用在轻量化单人载具、特种作业遥控操作位、模拟驾驶操控台等场景，相比全幅方向盘，操作人员的腿部活动空间不会被盘体下缘遮挡，进出操控位的动作不会被部件干涉，同时半环的握持段更贴合人手自然抓握的姿态，长时间操控的疲劳度会有明显降低。结构设计上，握持段采用了贴合指腹弧度的内凹曲面，每处握持点位都做了防滑纹理的内嵌处理，

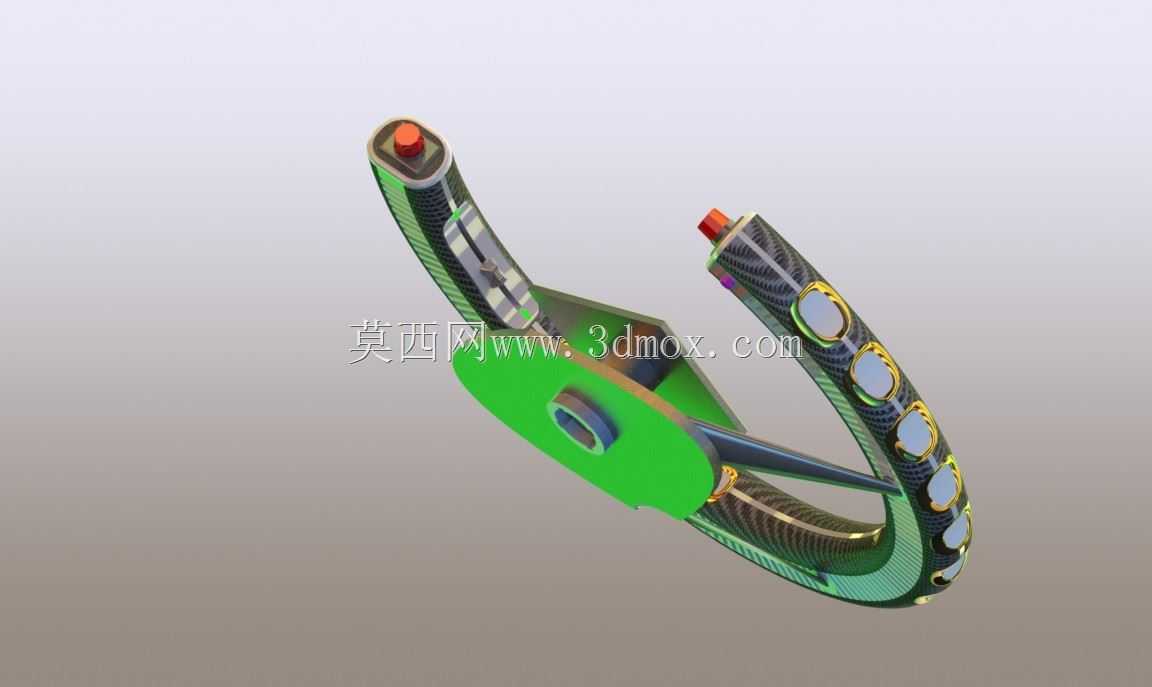

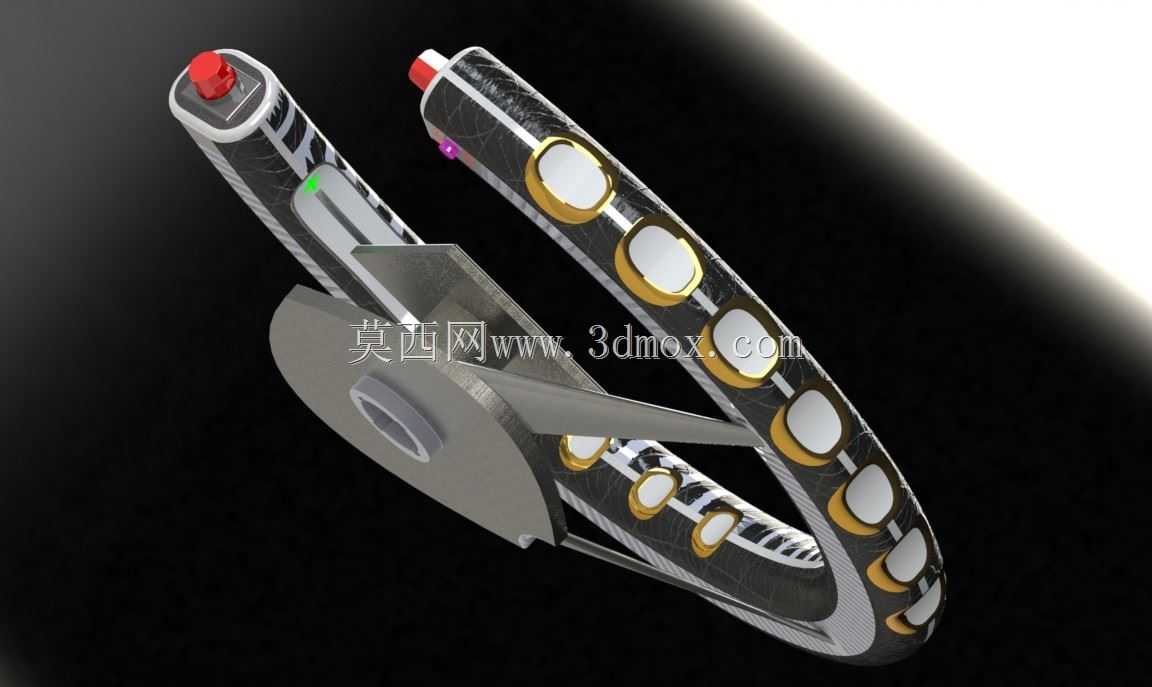

　　表面的环形装饰槽同时兼具排汗、增加摩擦阻尼的作用，两端的端头位置设置了功能按键的安装位，红色的按键帽采用高出握持面2mm的设计，方便操作人员在不脱离握持姿态的情况下，用拇指完成功能触发，按键周边做了0.5mm的凸台防护，避免转向过程中误触。盘体的核心连接部位设置在半环的中部基座位置，基座上预留了标准的花键连接孔位，孔位周边做了3mm的加厚凸台，用来分散转向扭矩传递过程中的应力集中，基座与半环握持段的连接位置做了渐变过渡的加强筋结构，筋位厚度从基座处的8mm逐步过渡到握持段的3mm，既保证了连接强度，又不会在握持位置产生突兀的棱角硌手。安装边界方面，整个半环结构的回转外径控制在320mm，相比传统380mm直径的乘用车方向盘，

　　横向占用空间减少约15%，基座的安装端面距离握持段最远端的垂直距离为120mm，安装时只需要在操控台预留直径60mm的安装过孔，即可完成转向轴与基座的花键配合，不需要额外改动周边的操控按键布局。设计过程中针对握持受力做了多次曲面迭代，最初的直柄半环结构在大角度转向时，手腕需要扭转的角度超过30度，长时间操作容易引发腕部劳损，优化后的半环曲面顺着人手抓握时的手臂自然扭转角度做了15度的预扭转，在左右打满转向的行程内，手腕的扭转角度始终控制在15度以内，符合人机工程学的受力角度。盘体内部采用中空的加强筋布局，外壁厚度控制在2.5mm，在保证整体抗扭强度达到120N·m不产生塑性变形的前提下，整体重量比同尺寸实心结构降低40%，

　　轻量化的结构能够降低转向轴的负载，提升转向操作的跟手性。握持段的表面包覆层预留了软质材料的包覆厚度空间，建模时在硬质基体表面留出1.5mm的包覆层余量，后续可以根据使用场景的不同，包覆橡胶、皮革等不同材质的防滑层，适配不同的摩擦系数需求。两端的功能按键位内部预留了走线槽，按键的连接线可以顺着半环内部的中空通道一直延伸到中部基座位置，从转向轴的中心孔穿出连接到整车控制系统，不会有明线外露，避免转向过程中线缆被拉扯磨损。基座的连接端面做了定位销孔，安装时可以通过定位销快速对准转向轴的安装角度，保证转向盘的中位位置与车轮直行位置精准对应，减少安装调试的对位时间。从结构强度仿真的结果来看，在握持段最远端施加200N的径向载荷时，盘体的最大变形量不超过1.2mm，完全满足日常操控的刚度需求，不会出现转向时盘体晃量过大影响操控精度的问题。半环的开口方向朝向操作人员的腿部一侧，开口的宽度达到180mm，操作人员在需要快速离开操控位时，不需要挪动转向盘位置就可以直接从开口位置移出腿部，在应急场景下能够提升撤离的速度。
