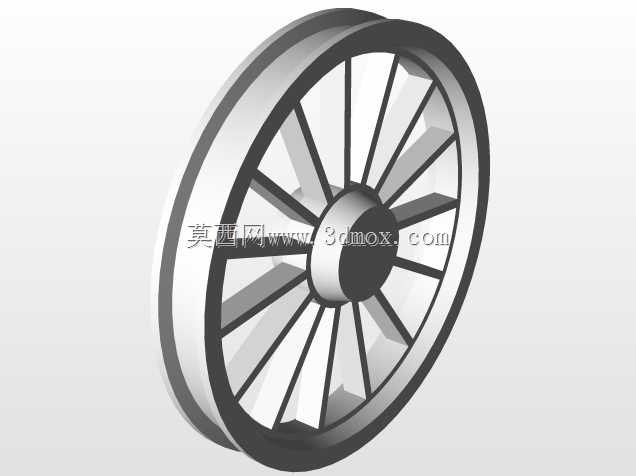

多辐条等强度辐式车轮结构三维设计

　　这款辐式轮结构的设计，最初是面向轻型有轨输送设备、小型轨道巡检载具的行走轮需求开发，在实际工程场景中，这类轮体需要同时兼顾径向承载能力、转动惯量控制以及长期运行的结构稳定性，不能照搬普通实心轮或者民用自行车辐条轮的设计逻辑。从结构拆分来看，整个轮体由轮辋、辐条、轮毂三个核心部分组成，轮辋的踏面采用了微锥面设计，匹配常见的轻型钢轨顶面轮廓，运行时可以自动对中，减少轮缘与钢轨侧面的持续摩擦，降低运行阻力和磨耗，轮辋的壁厚做了梯度变化，靠近辐条连接的区域壁厚略大于踏面表层，避免长期承压后出现轮辋失圆变形。辐条部分采用了等强度变截面设计，每根辐条从轮毂连接处到轮辋连接处，截面宽度逐步收窄，厚度方向做了拔模斜度，

　　既可以在铸造或者机加工过程中方便脱模，也能在保证辐条抗弯曲、抗扭转强度的前提下，尽可能去除冗余材料，降低整个轮体的自重，减少转动时的惯量，让配套的驱动机构不需要输出过大的启动力矩就能带动轮体转动，对于采用小功率伺服电机驱动的轻型巡检设备来说，这一点直接影响到整机的续航和动态响应性能。轮毂部分设计了阶梯式安装孔，中间的通孔用于穿过轮轴，孔的公差带选用H7级精度，和轴的k6公差配合可以实现过渡配合，既保证转动时的同轴度，不会出现偏心晃动，也方便后期维护时的拆装；轮毂两侧设计了定位止口，用于安装轴承或者轴套，止口的端面做了0.8粗糙度的精加工要求，保证轴承安装后端面贴合平整，不会出现轴承偏载导致的早期磨损。在安装边界的设计上，

　　轮体的轴向总宽度控制在适配轻型轨道的常规轨头宽度范围内，轮缘的高度比踏面高出固定尺寸，既可以防止轮体脱轨，也不会因为轮缘过高导致通过道岔时出现卡滞；辐条的数量经过受力仿真验证，选定的辐条数量可以在轮体承受额定径向载荷时，每根辐条的应力分布均匀，不会出现单根辐条应力集中导致的断裂问题，相邻辐条之间的空隙也方便后期运行时清理附着在轮辋内侧的杂物，避免杂物卡入辐条和轮架之间造成卡滞。设计过程中也考虑了不同工况的适配性，如果用于无轨的轻型输送场景，只需要更换轮辋外圈的包胶层，不需要改动辐条和轮毂的核心结构，就能实现快速改型，缩短衍生产品的开发周期；轮体的所有转角位置都做了圆角过渡，避免热处理或者铸造过程中出现应力集中导致的裂纹，辐条和轮毂、

　　轮辋的连接位置都做了加强筋过渡，进一步提升连接位置的疲劳强度，满足长期往复运行的使用寿命要求。在实际装配时，轮体和轮轴的配合位置可以根据需求加装键槽或者顶丝孔，实现周向固定，保证轮体和轮轴同步转动，不会出现打滑空转的问题；整个轮体的质心经过动平衡校核，在额定转速下转动时不会出现明显的径向跳动，降低运行时的振动和噪音，提升配套设备运行的平稳性。
