齿轮齿条驱动电动平移滑动门结构设计

　　这套滑动门结构采用齿轮齿条啮合的传动方案，区别于常规皮带传动、同步带传动的平移门结构，在重载、长行程的门体应用场景中具备更高的传动刚性与位置保持能力，不会出现长期使用后皮带蠕变导致的门体错位、闭合不严问题。从实际应用场景来看，这类结构可适配工业设备防护门、小型工作站隔离门、洁净室传递门等多种场景，尤其是在需要频繁启停、门体运行位置精度要求较高的自动化设备外围防护场景中，齿轮齿条的硬接触传动特性可以保证门体每次开合的位置一致性，避免软传动带来的位置漂移问题。

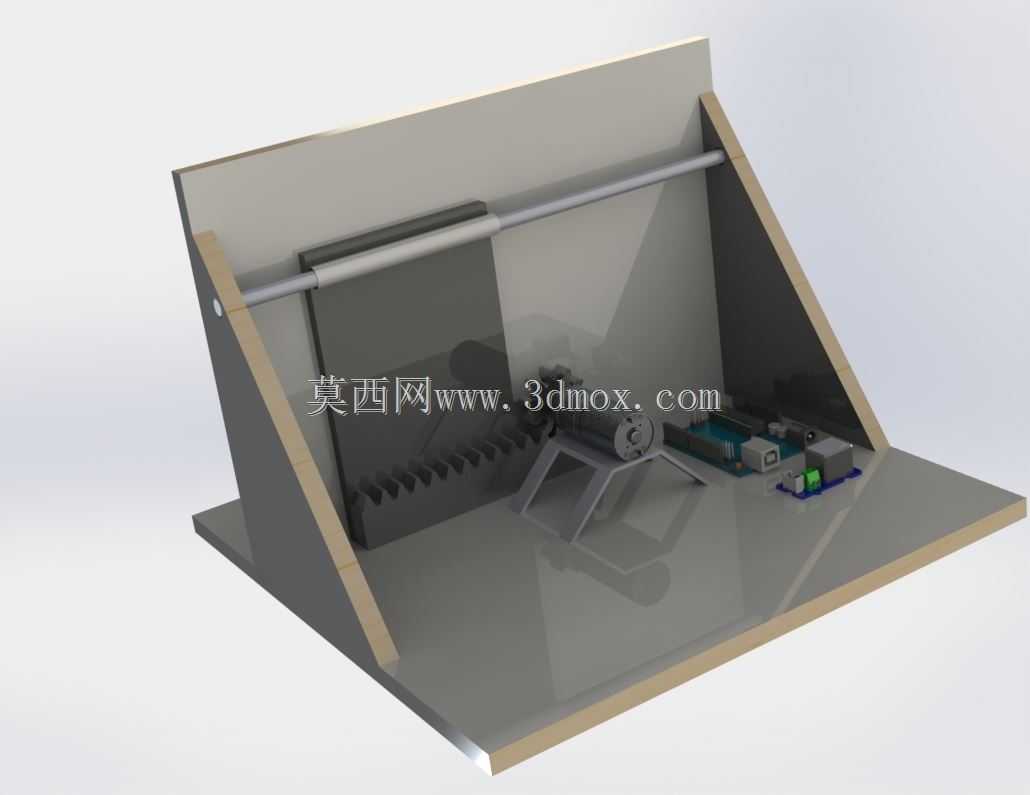

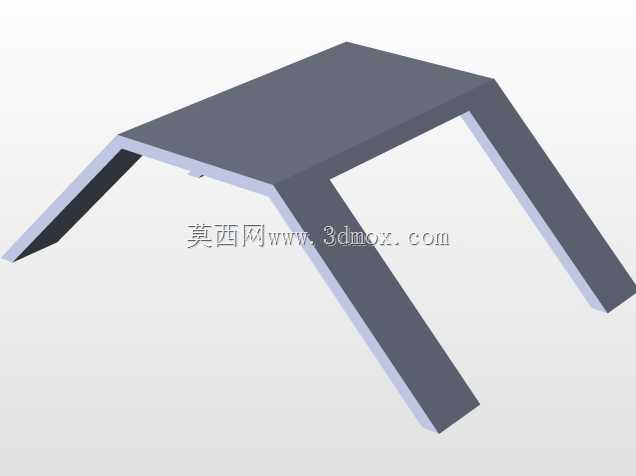

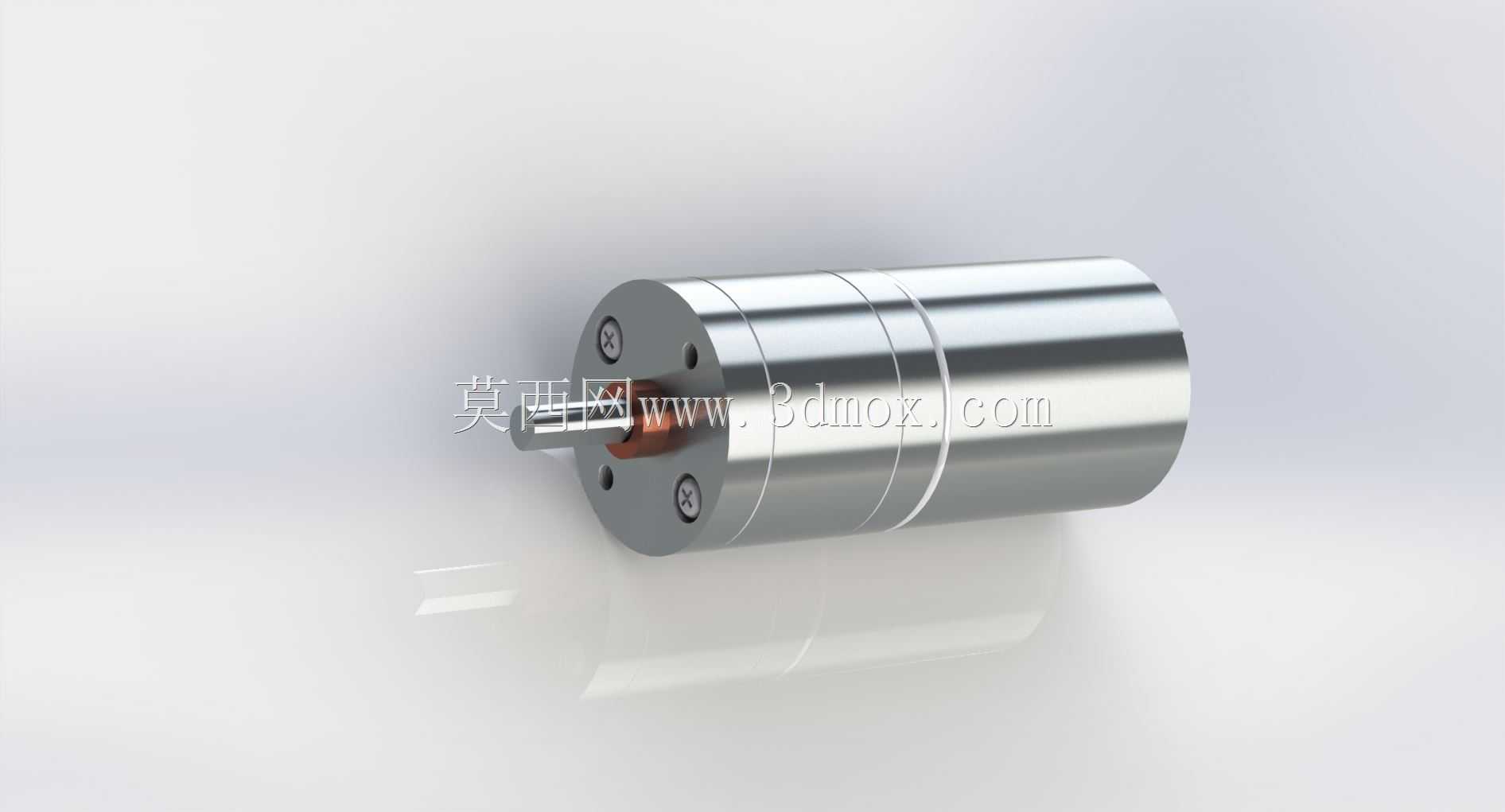

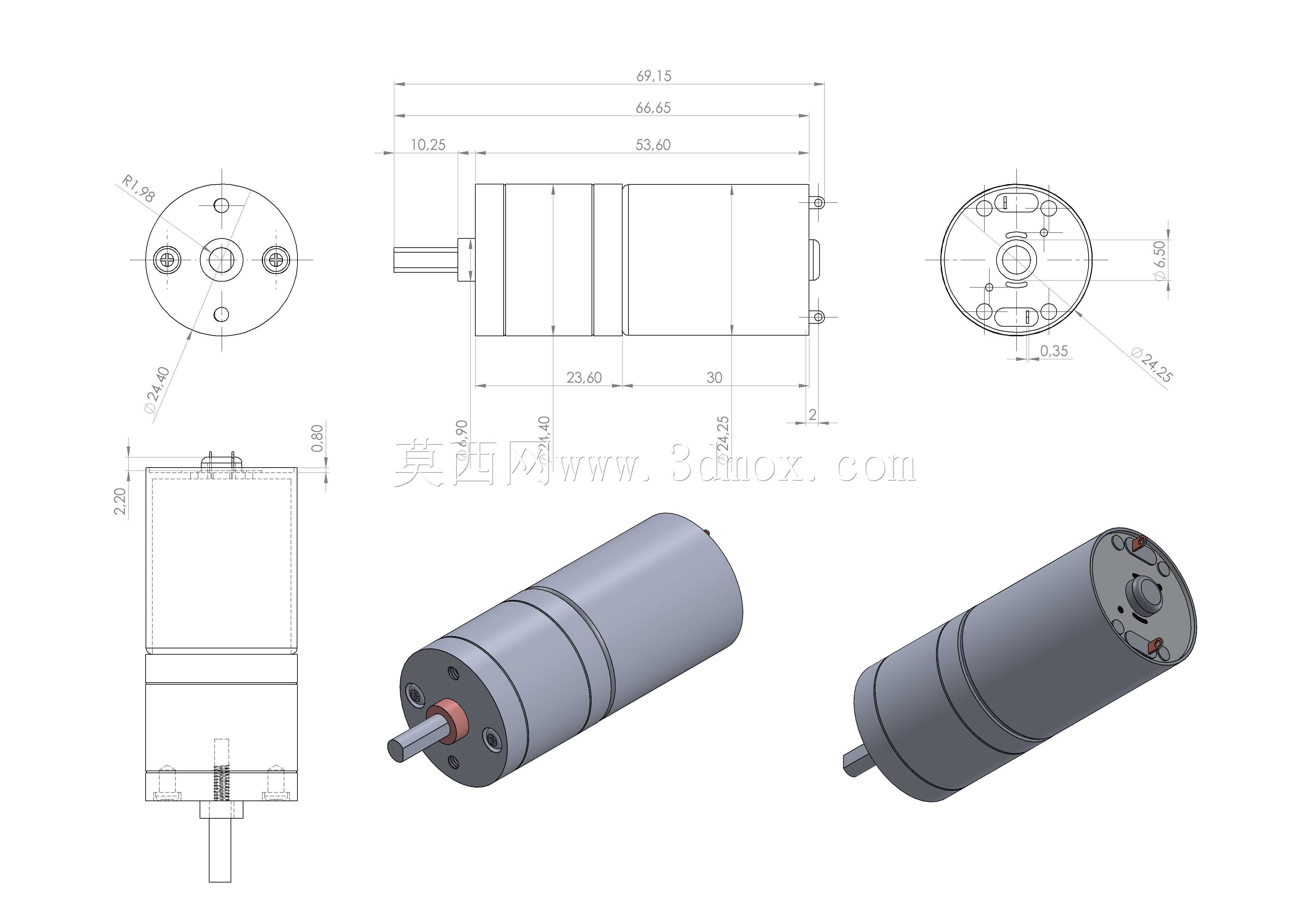

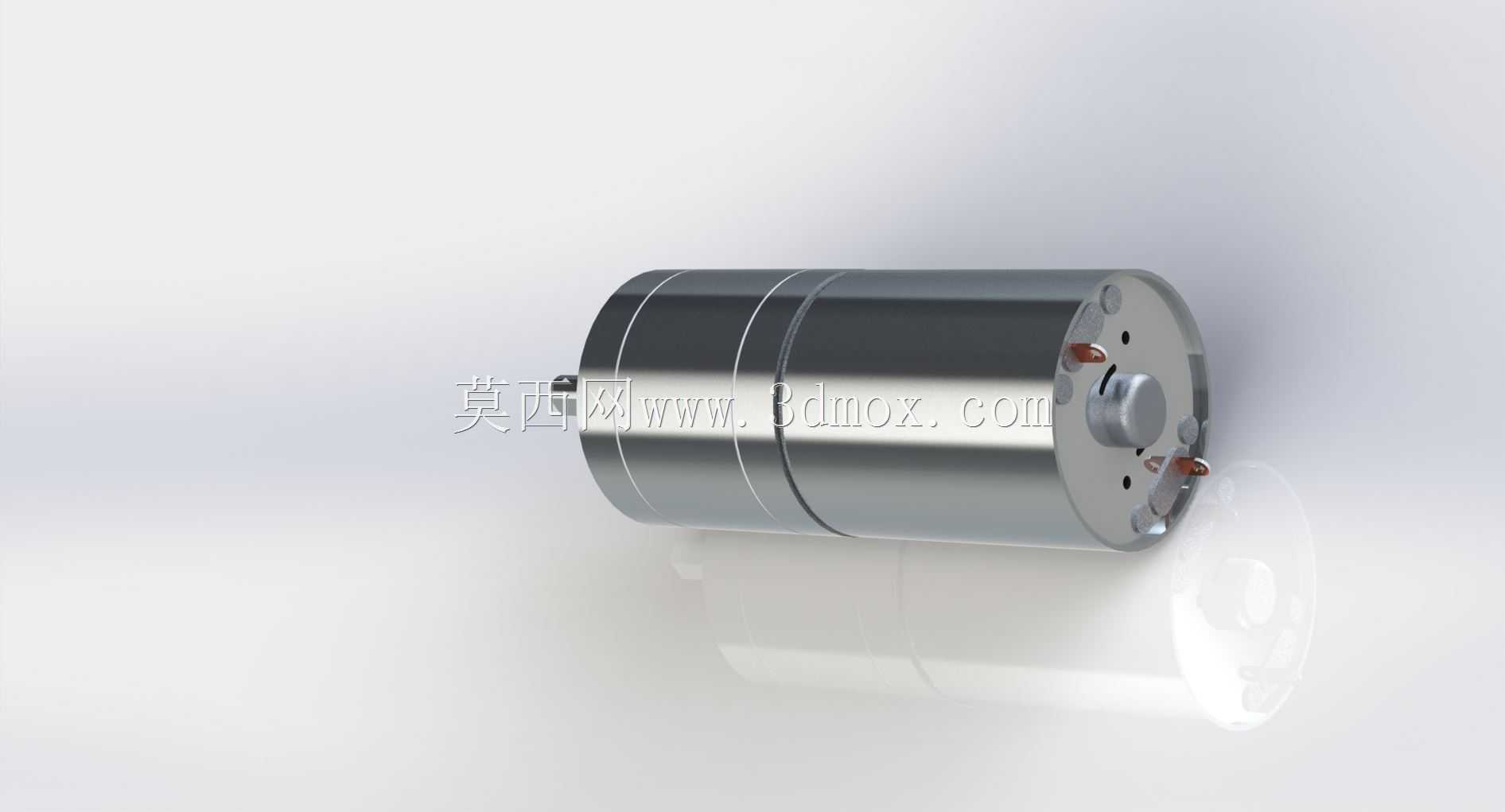

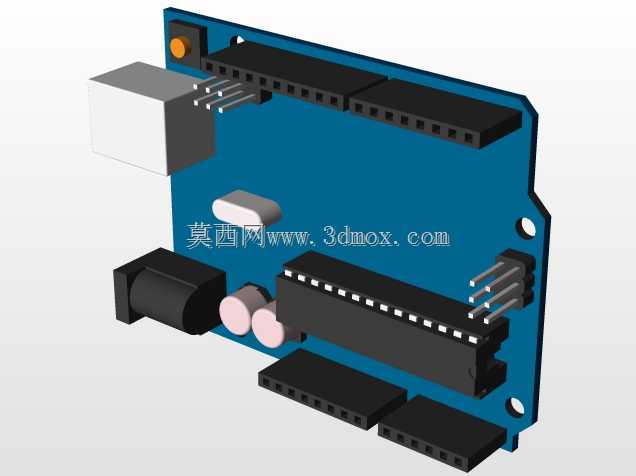

　　从功能特性上看，整套结构集成了门体导向、动力驱动、行程限位的完整功能模块，门体滑动依托横向布置的圆导轨做直线运动，导轨两端通过支撑座固定在两侧的倾斜安装立板上，安装立板与底部安装平台采用斜角拼接的结构形式，相比垂直立板的安装方式，既可以提升整体框架的抗扭刚度，减少门体运行时的框架晃动量，也能预留出门体后侧的驱动元件安装空间，让齿轮、驱动电机、电控元件都布置在门体后方的倾斜腔体内部，避免外露结构带来的安全隐患，同时也能让整体外观更整洁。驱动部分采用直齿轮与固定在门体后侧的长齿条直接啮合，电机输出轴通过支架固定在底部平台上，齿轮的啮合间隙可以通过支架上的长圆孔进行调整，装配时不需要额外做复杂的公差配做，只需要调整电机安装位置就能保证齿轮齿条的合理侧隙，既不会因为侧隙过小导致传动卡滞，也不会因为侧隙过大导致门体运行出现窜动。

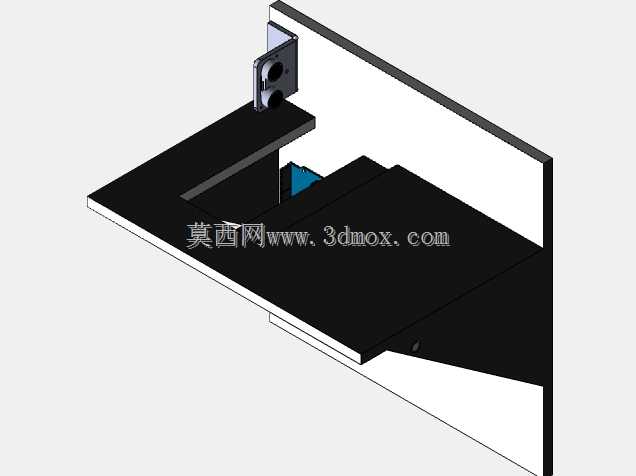

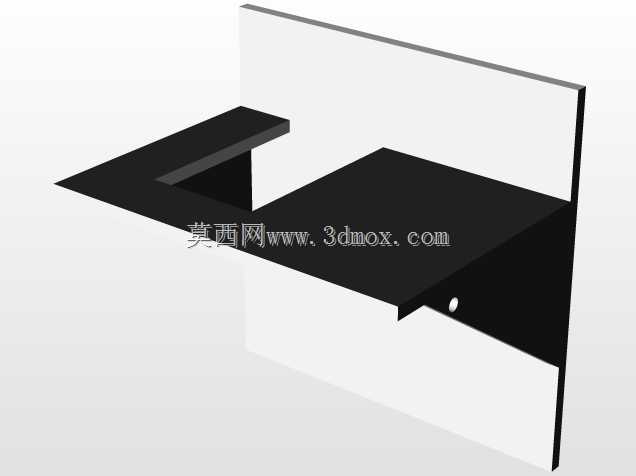

　　设计思路上，整套结构优先考虑了装配工艺性与后期维护的便捷性，所有零部件都采用常用的标准型材与机加工件组合，底部平台采用平板加侧边封边的结构，既可以作为整个门体的安装基准，也能承接门体运行时掉落的杂物，避免杂物卡入导轨或传动副中。两侧的倾斜立板采用等边角材做边缘加强，立板与底部平台的连接采用角码加紧固件的方式，不需要焊接工艺，现场装配时只需要按照定位孔锁紧螺丝就能完成框架组装，降低了装配难度与运输成本。门体本身采用平板式结构，上部通过滑动座与横向圆导轨配合，滑动座内采用自润滑轴承，不需要定期加注润滑脂就能保证长期顺畅滑动，减少后期维护工作量。齿条直接固定在门体后侧的安装面上，齿条的安装基准与门体滑动方向平行，装配时可以通过打表调整齿条的直线度，保证齿轮在整个行程范围内都能保持良好的啮合状态。

　　从外形尺寸与安装边界来看，整套结构的横向宽度根据门体行程做适配，图中展示的样例结构行程覆盖单扇门的全开全闭范围，安装时只需要保证底部平台的安装平面平面度公差在每米0.5mm以内，两侧立板的安装位置与导轨安装孔位对齐即可，不需要额外做复杂的基础施工。门体全开时，门体完全退入后侧腔体内部，不会占用门体前方的操作空间，相比平开门结构可以节省大量的开合空间，适合空间紧凑的设备布局场景。门体的运行速度可以通过驱动电机的参数进行调整，常规防护门应用场景下，运行速度设置在0.1-0.3m/s即可满足使用需求，同时可以在行程两端加装缓冲元件，避免门体运行到极限位置时出现硬碰撞。整套结构的驱动元件、电控元件都布置在倾斜立板围成的半封闭腔体内，外部只有可滑动的门体与固定框架，没有外露的传动部件，可以满足设备安全防护的要求，避免操作人员误触传动部件导致安全事故。在实际选型应用时，可以根据门体的重量、尺寸调整导轨直径、齿轮模数与电机功率，门体重量较大时可以增加导轨数量、选用更大模数的齿轮齿条，保证传动结构的承载能力满足使用需求。
