便携立式小型燃气储存钢瓶结构设计

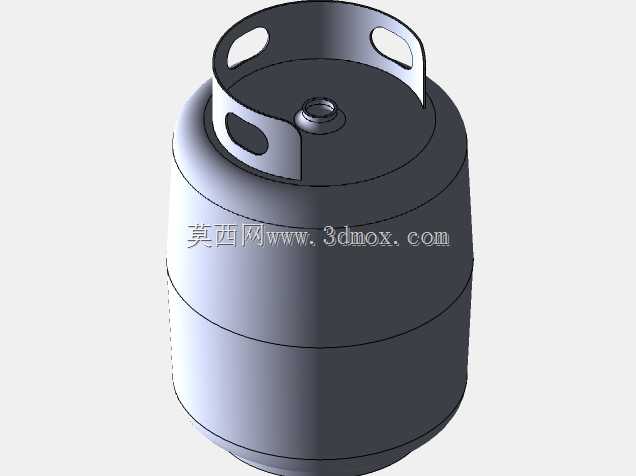

　　日常民用与小型户外作业场景里，这类小型立式燃气钢瓶是餐饮摆摊、户外露营、小型临时加热工位的核心燃气储运载体，区别于大型工业储气罐，它的核心设计逻辑是在满足承压安全要求的前提下，尽可能压缩整体体积、提升搬运便捷性，适配小流量、短周期的燃气使用需求。从结构细节来看，罐体主体采用三段式卷焊成型结构，上下封头通过旋压工艺加工出圆弧过渡曲面，相比直筒拼接结构，圆弧曲面能在相同壁厚下承受更高的内部压力，避免应力集中在焊缝位置引发的结构失效风险。顶部的护罩结构是设计里的重点考量部分，护罩上开设的三个镂空孔并非随意排布，其中两个对称的大尺寸椭圆孔是搬运提手位，开孔边缘做了卷边钝化处理，避免搬运时割伤操作人员，剩下的侧位小孔是护罩安装定位孔，

　　同时兼顾护罩内部的通风需求，避免阀口位置出现微量燃气泄漏时在护罩内部积聚。顶部中心的阀座安装位做了加厚凸台设计，凸台与上封头采用一体旋压成型，不需要额外焊接阀座连接件，减少了一道焊缝泄漏点，阀座内孔加工有标准管螺纹，可直接适配常规民用燃气减压阀，不需要额外做转接头适配。罐体中部的环形滚筋结构是容易被忽略的设计细节，这条滚筋沿罐体周向辊压成型，一方面能提升直筒段的环向结构强度，降低罐体受外力碰撞时出现凹陷变形的概率，另一方面也能作为罐体堆叠、安装固定环的定位基准，批量运输时可以通过绑带沿滚筋位置捆扎，避免绑带沿罐体轴向滑动。从安装边界来看，这类小型钢瓶的整体外径控制在300mm级别，整体高度不含阀件约400mm，

　　底部做了内凹式封底结构，封底边缘冲压出三个均匀分布的支撑脚，放置在不平整的地面时能保持稳定，不会出现晃动倾斜，支撑脚的高度预留了10mm左右的底部间隙，避免地面积水直接浸泡罐体底部焊缝，减缓底部锈蚀速度。在实际使用场景里，这类钢瓶的额定充装量一般控制在5kg以内，设计承压等级满足民用液化石油气的储存要求，护罩的高度刚好覆盖顶部阀门的整体高度，即使钢瓶出现倾倒情况，护罩会先接触地面，不会直接撞击阀门导致阀杆断裂引发燃气泄漏。建模过程中需要重点关注几个配合位置的公差控制：阀座螺纹的同轴度需要控制在0.1mm以内，避免安装减压阀后出现密封偏斜；护罩与上封头的安装位需要预留0.5mm的装配间隙，方便焊接时调整护罩的位置，保证提手孔的对称度；

　　底部支撑脚的平面度需要控制在0.3mm以内，避免放置时出现晃动。不同于工业级大型储气罐的冗余设计，这类民用便携钢瓶的每一处结构都兼顾了成本控制与安全要求，比如罐体壁厚在满足承压标准的前提下做了最小化设计，降低整体自重方便单人搬运，护罩采用薄钢板冲压成型，不需要额外的机加工工序，适合批量冲压生产。在结构验证环节，需要重点模拟罐体受内部压力时的应力分布，尤其是上下封头与直筒段的连接焊缝位置、阀座凸台位置、滚筋位置的应力集中系数，确保所有位置的应力值都低于材料的许用应力，同时还要模拟1.2倍额定压力下的罐体变形量，避免出现永久塑性变形。另外，罐体的外表面没有多余的突出结构，整体轮廓光滑圆润，搬运过程中不会勾挂衣物或者周边物件，适合在空间狭小的临时摊位、户外帐篷旁使用，不会因为突出结构造成磕碰损伤。
