斜进料式塑料破碎处理设备结构设计

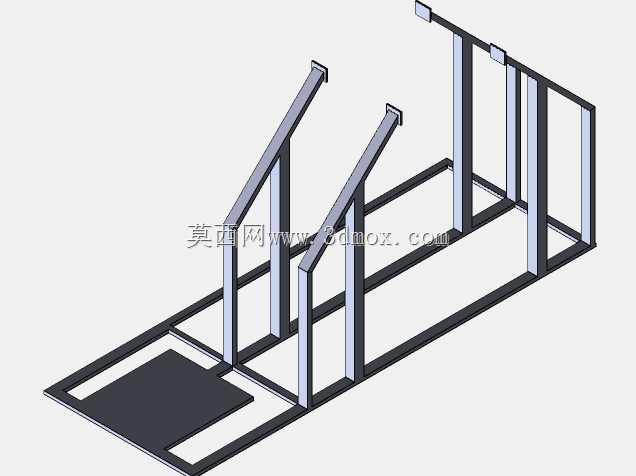

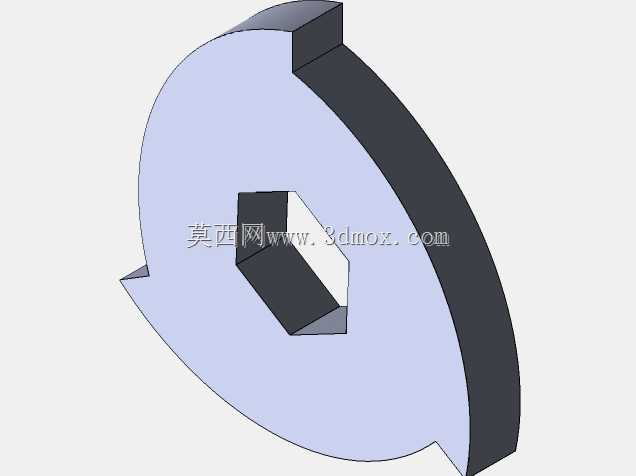

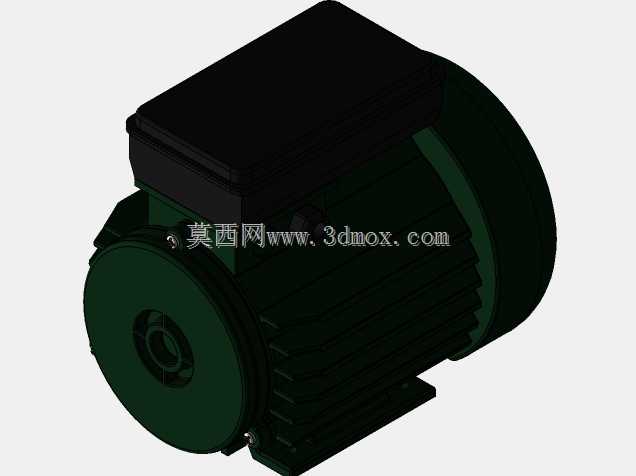

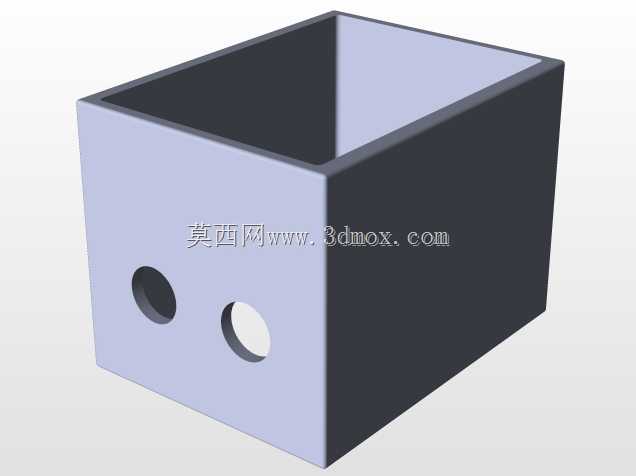

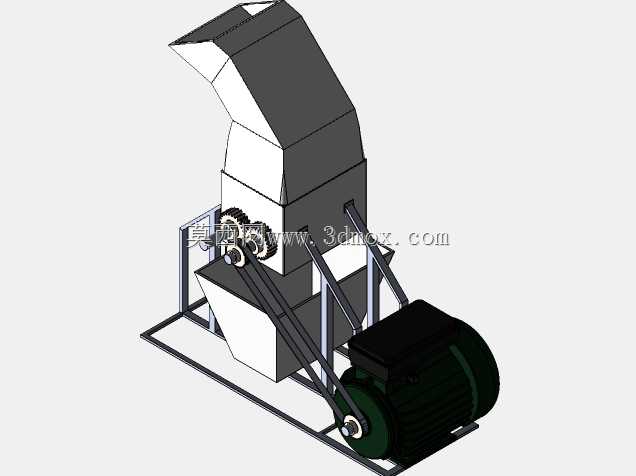

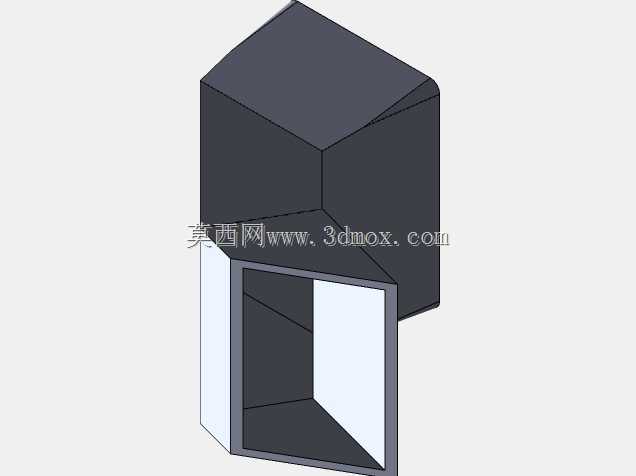

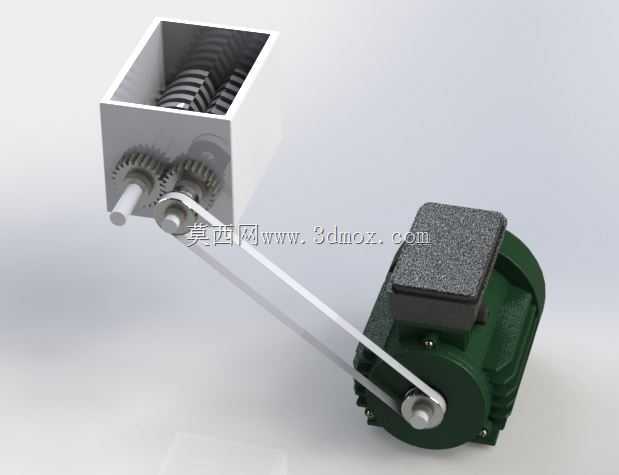

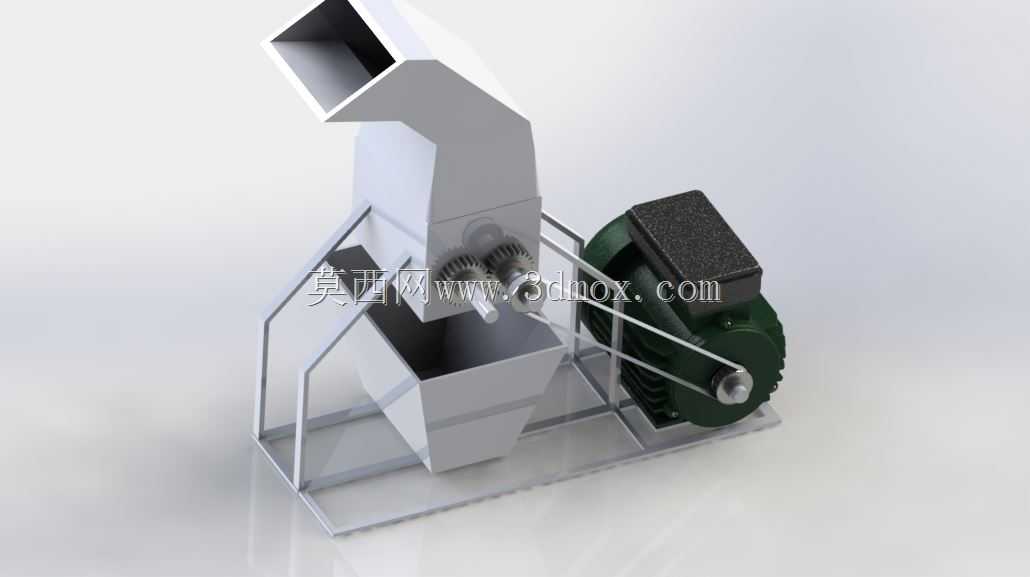

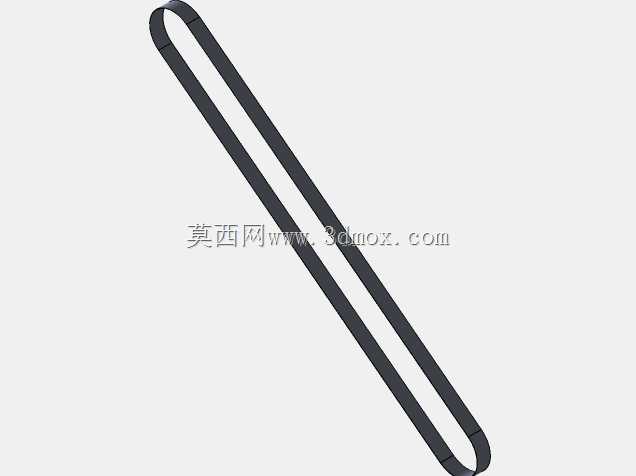

这款塑料破碎处理设备主要面向塑料再生加工、边角料回收处理场景，可适配注塑厂流道废料、废旧塑料制品、小型塑料型材的破碎减容作业，在塑料回收生产线前端承担原料粗碎功能，将大块或整料塑料破碎为粒径均匀的小颗粒，为后续清洗、造粒工序提供符合进料要求的原料，也可用于小型加工厂生产过程中不良品的即时破碎回用，减少原料浪费与废料堆放空间。设备整体采用斜向上进料的溜槽式进料结构，进料口设置防飞溅挡边，避免破碎过程中碎料从进料端弹出，进料溜槽的倾斜角度经过适配设计，既能够依靠物料自重顺畅滑入破碎腔，又能防止破碎腔内部的碎料在刀辊高速转动时反向飞溅，保障作业安全。破碎腔内部采用对辊式剪切破碎结构，两组带刃口的破碎辊平行布置，通过齿轮啮合实现同步反向转动，辊体上的破碎刃交错排布，能够对进入腔体内的塑料产生剪切、撕扯、挤压的复合作用力，针对韧性塑料、硬质塑料都能实现稳定破碎，避免单一挤压破碎出现的卡料、出料粒径不均问题。设备的动力端采用独立电机侧置布局，电机通过皮带传动结构与破碎辊主轴连接，皮带传动结构能够在遇到过硬物料卡滞时起到过载缓冲作用，避免刚性传动导致的电机烧毁、辊轴断裂问题，同时侧置布局能够缩小设备整体的横向占地空间，也方便后期皮带张紧调整、易损件更换维护。设备底部采用框架式方管焊接机架，机架整体做了加强筋布局设计，破碎腔、电机安装位都设置了加厚安装垫板，减少设备高速运行时的共振抖动，机架底部预留了地脚安装孔位，可直接固定在混凝土地面或者配套的移动底座上，适配固定生产线安装或者临时作业点位的部署需求。机架下方设置敞口式出料区域，破碎完成的塑料颗粒可直接落入下方的集料箱或者输送带上，无需额外设置封闭出料通道，减少出料堵塞的概率，也方便日常清理破碎腔内部残留的余料。设备的整体安装边界紧凑，进料口高度适配人工投料的舒适操作高度，无需额外搭建投料平台，电机与破碎腔之间设置了安全防护栏，避免传动皮带外露引发安全隐患，整体结构兼顾了破碎效率、操作安全性与维护便捷性，能够满足中小型塑料加工、回收站点的日常破碎作业需求。
