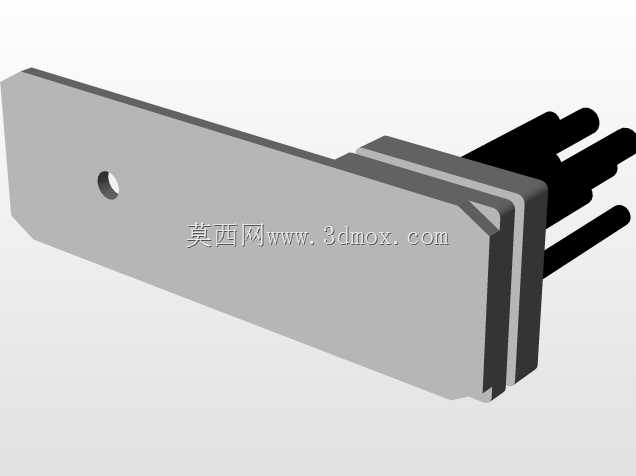

这款多关节夹持型机械臂的结构设计,核心围绕3C电子装配、小型零部件上下料、轻载物料码垛这类常见工业场景展开,在做结构建模的时候,最先敲定的是末端夹持器的适配边界——常规圆柱形、方形小型工件,直径或边长在120mm以内、单重不超过5kg的工件都能稳定夹持,夹指内侧预留了防滑衬垫的安装槽位,实际使用时可以根据工件材质更换聚氨酯、橡胶或者金属齿面衬垫,避免夹伤工件表面或者出现夹持滑脱的问题。

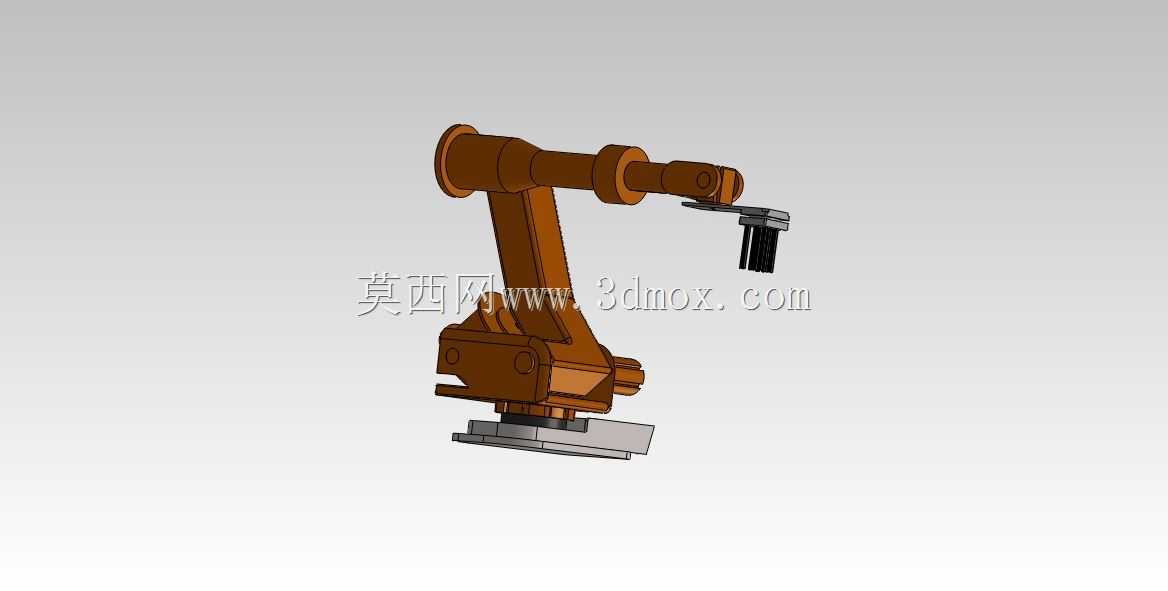

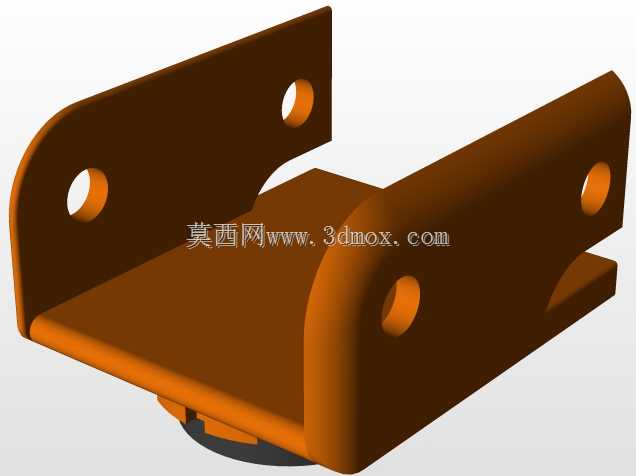

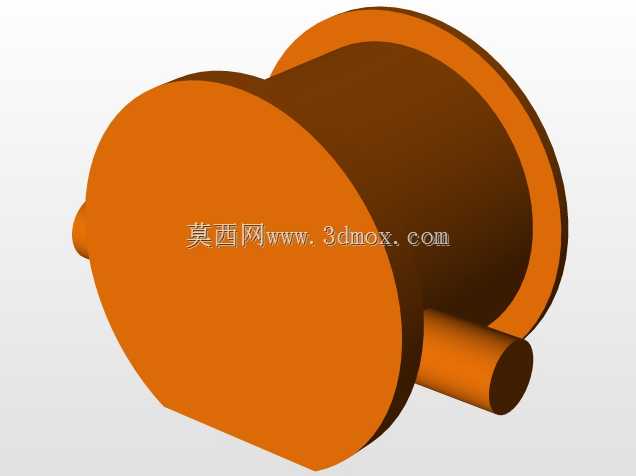

从关节布局来看,这款机械臂采用了六轴串联的结构形式,底座回转支承的设计预留了标准法兰安装孔位,安装时可以直接固定在设备机架、地面预埋钢板或者移动AGV平台上,底座的安装孔位中心距控制在220mm,整体底座直径280mm,安装时不需要额外做复杂的转接板,常规的M12膨胀螺栓或者内六角螺栓就能完成固定,底座内部预留了伺服电机、谐波减速器的安装腔体,走线全部从关节内部的中空通道穿过,避免外部走线在臂体回转时出现线缆缠绕、磨损的问题,这一点在做结构评审的时候特意做了干涉检查,全行程运动下线缆的弯曲半径都大于线缆本身允许的最小弯曲半径,长期运行不会出现线缆疲劳断裂的问题。

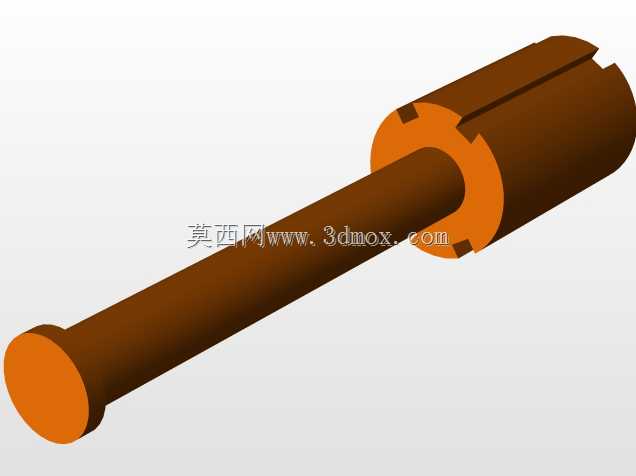

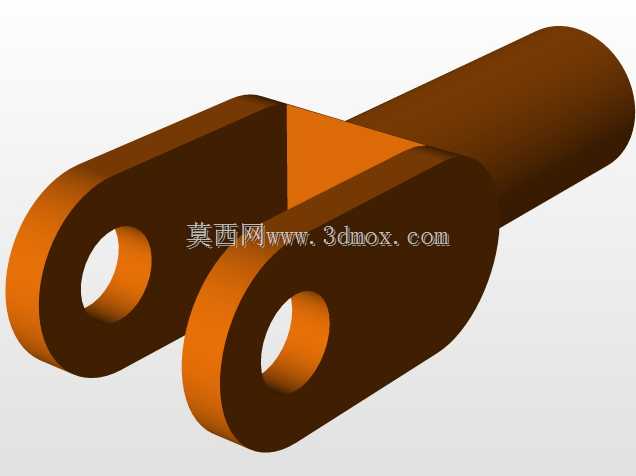

大臂和小臂的长度比例经过反复调整,最终确定大臂有效长度380mm、小臂有效长度320mm,加上末端腕部的三个回转自由度,整机的最大工作半径可以达到920mm,完全覆盖小型工作台面的上下料范围,臂体的截面采用了箱型焊接结构的建模设计,实际生产时可以采用铸铝或者焊接钢板材质,在保证结构刚性的前提下尽可能降低臂体自重,减少关节电机的负载,提升运动响应速度。关节处的限位结构做了硬限位和软限位的双重设计,硬限位采用聚氨酯缓冲块,避免关节超程时出现刚性碰撞损坏减速器,软限位的触发位置预留了5度的缓冲角度,给控制系统留出减速停机的距离。

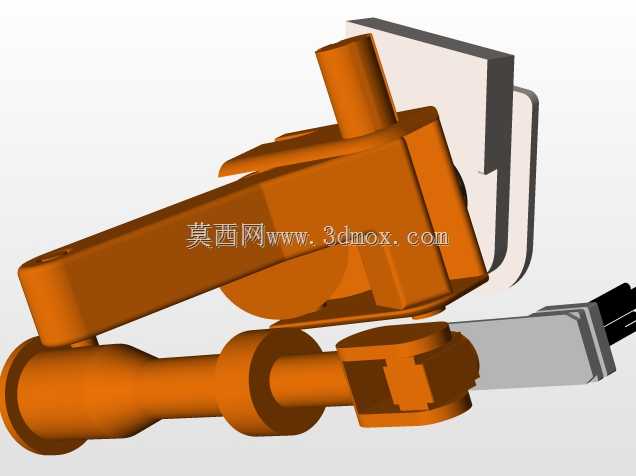

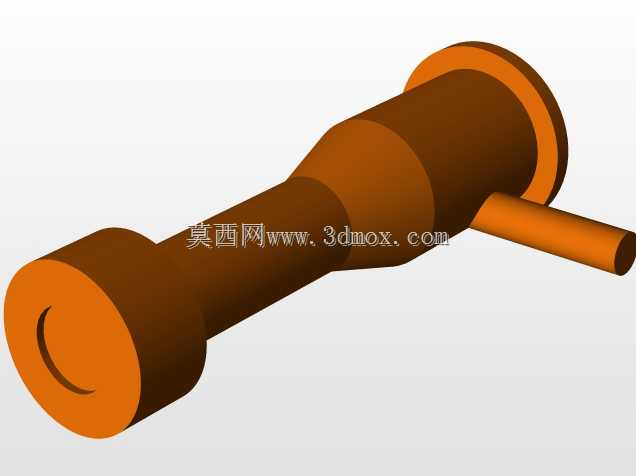

末端腕部的三个关节分别实现回转、摆动、旋转动作,末端法兰采用了标准的ISO 9409-1-50-4-M6安装接口,除了标配的两指夹持器之外,还可以快速更换吸盘、焊枪、打磨头等不同的执行末端,适配不同的工序需求,法兰端面的平面度控制在0.02mm以内,保证末端执行器的安装精度,重复定位精度可以控制在±0.08mm,满足大部分轻载装配、搬运场景的精度要求。
在做整机建模的时候,特意对所有运动副做了全行程的干涉仿真,从底座回转±170度、大臂俯仰-60度到+85度、小臂俯仰-70度到+90度、腕部回转±360度、腕部摆动±120度、末端回转±360度的全行程范围内,臂体之间、臂体与安装基座之间都没有结构干涉,各关节的驱动电机、减速器选型都预留了1.5倍的安全系数,在最大负载、最大臂展的极端工况下,关节的受力变形量控制在0.1mm以内,不会因为结构变形影响末端定位精度。
这款机械臂的安装边界也做了充分考虑,整机直立状态下的最大高度是1150mm,臂体完全收拢时的横向占用尺寸是350mm,在生产线布局的时候,相邻两台机械臂的中心距只要留够1200mm,就不会出现运动干涉,不需要额外做安全围栏的话,设备周边预留100mm的维护空间就可以完成日常的检修、润滑作业,底座侧面预留了电气接口的安装位,动力线、编码器线、气管都可以从侧面的快插接口接入,现场布线非常方便。
从实际使用的场景来看,这款机械臂可以直接搭配流水线做工件的抓取转运,也可以安装在机床旁边做工件的上下料,还可以搭配视觉系统做散乱工件的无序抓取,关节的运动速度可以根据生产节拍调整,最快的关节回转速度可以达到180度每秒,满足大部分中小产能生产线的节拍要求,臂体表面的安装孔位还预留了拖链、传感器支架的安装位置,后期加装视觉相机、防撞传感器等配件的时候不需要额外打孔攻丝,直接用标准螺栓就能固定,减少现场改造的工作量。
