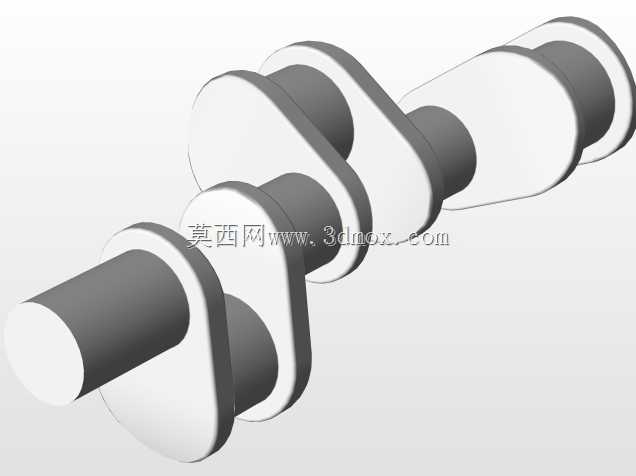

三拐内燃机曲轴结构三维建模

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这款三拐曲轴的结构设计完全适配直列三缸内燃机型的做功时序匹配需求，在小排量乘用车动力单元、小型通用发电机组、农用机械动力头这类场景中，这类曲轴的应用占比极高。从实际工况承载逻辑来看，曲轴工作时需要持续承受连杆传递来的周期性爆发压力、往复惯性力与旋转离心力的复合载荷，因此建模阶段对各段轴颈的同轴度、曲柄臂的过渡圆角、平衡块的质心偏移量都做了对应结构匹配。主轴颈部分采用等直径圆柱结构，用于和缸体主轴承座配合安装，安装时需要保证各档主轴颈的同轴度公差控制在0.02mm以内，避免运转过程中出现轴瓦偏磨、振动超差的问题；连杆轴颈与主轴颈呈平行布置，

　　三个连杆轴颈按照120度圆周夹角均匀分布，刚好匹配直列三缸机的点火间隔角，保证做功过程中扭矩输出的连续性，不会出现明显的动力断档。曲柄臂作为连接主轴颈和连杆轴颈的承载结构，建模时特意在轴颈与臂面的衔接位置做了R圆弧过渡处理，避免应力集中导致的疲劳断裂，这也是实际加工过程中必须重点管控的结构细节，很多曲轴早期失效都是因为过渡圆角加工不到位，在交变载荷作用下萌生裂纹。两端的轴伸结构分别对应不同的安装边界，动力输出端预留了法兰连接结构，用于和飞轮、离合器总成对接，输入端则预留了正时齿轮、机油泵驱动齿轮的安装轴段，保证配气机构、润滑系统的驱动动力能够稳定传递。从安装边界尺寸来看，这款曲轴的轴向总长度适配对应缸体的曲轴箱轴向空间，

　　各档轴颈的直径尺寸匹配标准轴瓦的配合公差，安装时主轴颈与轴瓦的配合间隙需要控制在0.03-0.08mm区间，保证润滑油膜能够稳定形成，同时避免间隙过大导致的机油泄压。平衡块的结构集成在曲柄臂的延伸位置，质心方向与连杆轴颈的偏移方向相反，用于抵消曲轴旋转时产生的一阶、二阶往复惯性力，降低整机运转时的振动幅值，减少对缸体、悬置结构的冲击载荷。建模过程中对油道的走向也做了对应结构预留，主轴颈和连杆轴颈表面的油孔通过曲轴内部的斜向油道连通，机油从主油道进入主轴颈间隙后，会通过内部油道输送到连杆轴颈位置，为连杆大头轴承提供持续的润滑冷却，避免干摩擦导致的烧瓦故障。这类曲轴的材质通常选用球墨铸铁或者调质合金钢，

　　不同材质对应的结构壁厚会有细微差异，球墨铸铁材质的曲柄臂厚度会比钢质曲轴略大，保证足够的结构强度，而钢质曲轴可以通过表面淬火处理提升轴颈表面的硬度，提升耐磨性能。在做整机装配校核时，需要重点检查曲轴旋转过程中曲柄臂、平衡块与缸体曲轴箱内壁、连杆大端侧隙的运动间隙，避免运转过程中出现运动干涉，同时要核算曲轴的轴向窜动量，通过止推片的厚度调整把轴向间隙控制在合理区间，保证曲轴工作时不会出现轴向窜动超差导致的齿轮啮合异常、油封漏油等问题。对于小型通用动力场景下的曲轴应用，这类三拐结构的曲轴平衡特性优于单缸、双缸结构，整机振动更小，对应的动力单元可以适配更多对振动要求较高的配套设备，比如小型便携发电机组、园林机械动力头、微型乘用车辆的动力总成，在降低整机NVH表现的同时，还能提升动力输出的平顺性，延长整机的大修间隔周期。
