户外游乐场场地规划布局施工参考图纸

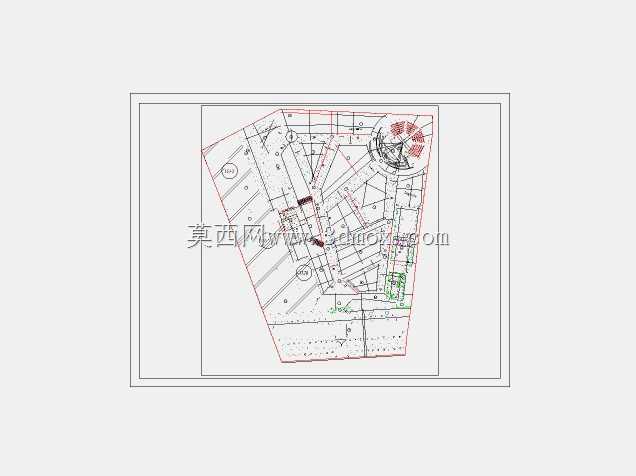

　　这套场地规划图纸针对户外综合游乐区域的落地实施做了全维度的结构标注，从现场施工的角度看，图纸首先明确了不规则地块的边界放线基准，所有游乐设施的点位都以地块边角的永久坐标点为参照做了闭合导线标注，避免现场施工时出现点位偏移的问题。实际应用中，这类图纸主要服务于社区配套游乐区、商业综合体户外游乐板块、城郊亲子休闲园区的前期场地施工环节，区别于单台游乐设备的加工图纸，这份图纸的核心作用是统筹整个场地内所有设施的相对位置、通行通道宽度、安全缓冲距离以及配套管线的预埋走向。

　　从设计思路上看，图纸优先考虑了不同年龄段游乐区域的动线分隔，低龄儿童活动区被布置在场地相对平缓、视线无遮挡的区块，周边预留的1.2米宽无障碍通道直接连通场地主出入口，通道转弯半径满足轮椅和婴儿推车的通行要求，不会出现直角转角阻碍通行的问题。青少年拓展类设施的布置区域则和低龄区保持了3米以上的安全缓冲距离，缓冲区域内标注了软质铺装的施工范围，避免不同活动区域的参与者发生动线交叉。图纸上对每台设施的安装基础边界都做了明确的轮廓标注，基础开挖的外轮廓比设备底座宽出20厘米，给现场施工的支模、混凝土浇筑预留了操作空间，同时标注了不同区域的场地坡度，整体场地向排水口方向做了千分之三的找坡，不会出现雨天场地积水的问题。

　　在功能特性的呈现上，图纸区分了硬质铺装区、软质铺装区、绿化隔离区的明确边界，不同区域的填充样式对应不同的施工做法，其中软质铺装区的厚度标注对应不同设施的坠落高度，满足游艺设施的安全规范要求。场地内的配套休息座椅、垃圾桶、照明灯具的点位也同步做了定位标注，所有配套设施的点位都避开了主要通行通道，同时和游乐设施的活动范围保持足够距离，不会出现游玩过程中磕碰配套设施的情况。针对场地内的不规则边角区域，图纸做了绿化填充的标注，既避免了狭小空间无法利用造成的浪费，也能通过绿化起到区域分隔和降噪的作用。

　　从安装边界的细节来看，图纸上标注的所有设施安装点位都和场地红线保持了足够的退距，靠近市政道路一侧的设施退距满足户外场地的安全管理要求，不会出现设施越界或者活动范围延伸到公共通行区域的问题。场地内的预埋管线走向沿着绿化区域和通道边缘布置，避开了所有游乐设施的基础开挖区域，避免后期安装设备时破坏预埋的水电管线，同时管线的检修井点位也做了明确标注，方便后期运营维护时快速定位检修位置。图纸上的尺寸标注采用了相对坐标和绝对尺寸结合的方式，现场施工时既可以通过坐标点放线定位，也可以通过相邻设施的相对尺寸复核点位，降低现场施工的放线误差，即使是施工经验不足的团队，也能通过多层尺寸校验保证场地布局和设计方案一致。

　　在实际施工指导层面，这份图纸还标注了场地内不同区域的标高差，针对地块本身存在的自然高差，采用缓坡过渡而非台阶的处理方式，既满足无障碍通行的要求，也避免了台阶处容易发生的磕碰摔倒风险。所有游乐设施的安装点位标高都做了微调，保证设备安装完成后底座和周边铺装面齐平，不会出现底座突出地面或者凹陷积水的问题。场地周边的隔离设施点位也同步在图纸上做了标注，隔离设施的高度和安装密度满足游乐区域的封闭管理要求，同时不会遮挡外部对场地内的观察视线，方便管理人员实时掌握场地内的活动情况。
