可3D打印简易赤道式日晷结构设计

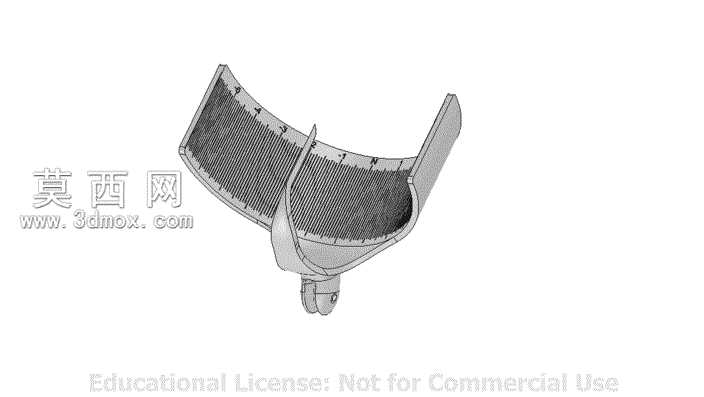

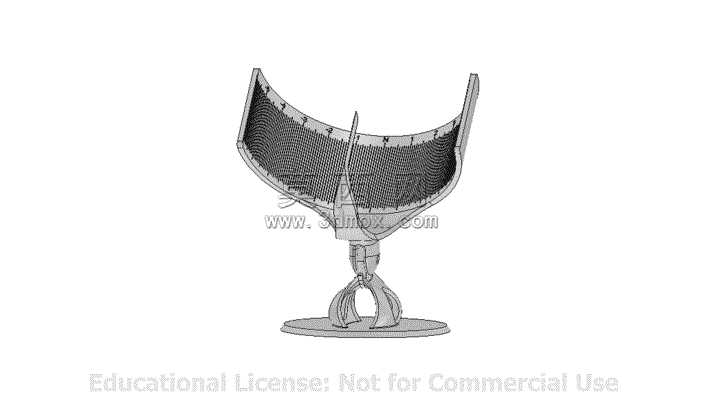

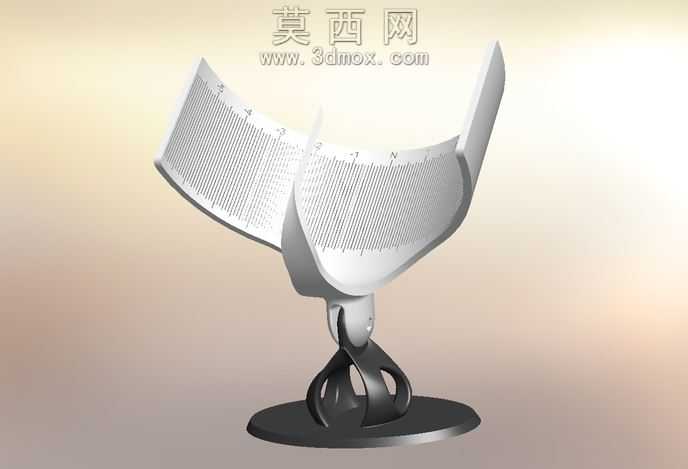

本作品为适配桌面级3D打印制作的简易赤道日晷三维模型，建模阶段围绕赤道日晷的核心计时原理展开结构设计，严格遵循晷面平行于赤道面、晷针指向北天极的经典天文仪器布局逻辑，对传统赤道日晷的复杂结构做了适配增材制造的轻量化简化。建模过程中首先完成晷面的参数化构建，将弧形晷面的刻度按照真太阳时的计时规则做等距排布，刻度标识做凸起0.2mm的浅浮雕处理，既保证打印后刻度清晰可辨，又避免过高凸起增加打印支撑的耗材消耗。晷针部分采用一体化锥形结构设计，与晷面中心的安装位做过盈配合公差预留，无需额外粘接即可完成组装，降低后期装配的操作难度。底座支撑结构采用仿生流线型分叉设计，在保证整体结构稳定性的同时，减少了实体填充的耗材用量，支撑腿的弧度经过多次受力仿真校验，放置在水平桌面时可保证晷面倾角与当地纬度适配的调整余量，底座预留的M4平头螺钉安装孔位，可将整个日晷固定在任意硬质基座上，适配户外长期放置的使用需求。材质渲染阶段针对PLA打印耗材的质感做了材质调整，晷面做哑光浅灰色磨砂质感设置，还原PLA材料打印后的真实表面效果，晷针部分做轻微的金属质感提亮，突出核心计时部件的视觉辨识度，整体渲染采用柔和的自然光环境，模拟真实日照下晷针在晷面投下清晰阴影的使用效果。设计过程中充分考虑FDM3D打印的工艺限制，所有结构均做无悬空角度优化，除晷面下方极小区域外无需额外添加打印支撑，打印完成后仅需简单去除少量支撑毛刺即可完成组装，整体结构无复杂传动部件，耐用性强，既可以作为天文科普教学的实体教具，也可作为桌面装饰性的古典计时摆件，帮助使用者直观理解赤道日晷的光影计时原理，感受古代天文仪器的设计智慧。
