多安装孔L型杠杆连接支架结构设计

　　该L型杠杆连接支架属于机械传动系统中的基础铰接承载构件，在轻工自动化生产线、小型工装夹具、手动操作机构中应用十分广泛，常见于需要实现转角传力、点位支撑、多部件联动的工位场景，比如小型装配工位的压紧摆臂、检测设备的触发拨杆、物料分料机构的摆动执行端，都能见到这类结构的身影。从实际使用逻辑来看，这类构件核心作用是传递摆动力矩，将直线驱动或者手动输入的力，通过自身的L型转角结构改变力的传导方向，同时依靠本体上的多孔位设计，实现不同安装位置、不同铰接点位的灵活适配，不需要额外加工转接件就能完成多部件的连接固定。

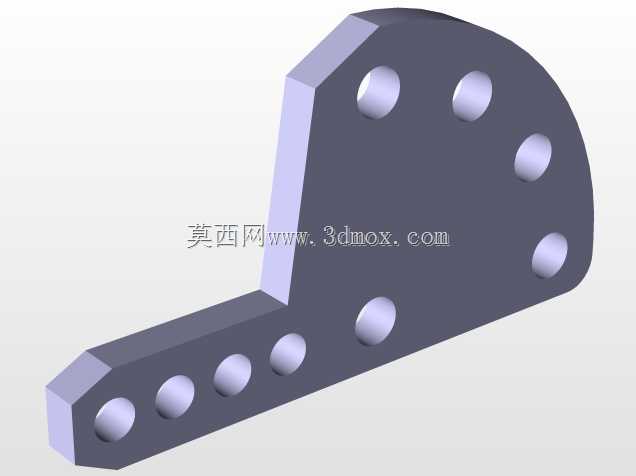

　　设计层面上，整体采用直角弯折的L型构型，两个臂段分别承担不同的连接功能：圆弧端头的长臂段主要用于铰接固定端或者连接执行端部件，直臂段则用于对接动力输入部件或者辅助支撑结构。所有安装孔均采用等直径通孔设计，孔位沿臂段中心线均匀排布，圆弧端的孔位沿圆弧轮廓等角度分布，这种排布方式可以让使用者根据实际的力臂需求，灵活选择铰接孔位，调整传动比与摆动行程，不需要重新制作构件就能适配不同的工位参数。本体的棱边全部做了倒角处理，既避免了安装过程中锐边划伤操作人员，也能减少应力集中，提升构件在反复交变载荷下的疲劳强度，避免直角位置出现应力断裂的问题。

　　从安装边界来看，直臂段的长度方向预留了足够的孔位间距，相邻孔之间的实体厚度满足常用销轴的剪切强度要求，安装时可以根据实际的安装空间，选择截断多余臂段或者直接使用全段结构，适配不同的安装空间限制。圆弧端的轮廓半径与孔位分布半径匹配常规的铰接座安装尺寸，能够直接与标准的带座轴承、铰接支座配合，不需要额外定制安装座。整体厚度方向的尺寸适配常用的平垫片、开口销等标准紧固件，安装时不需要特制连接件，使用常规的圆柱销、螺栓就能完成固定。

　　在实际选型使用时，需要根据传递的力矩大小选择对应厚度的坯料加工，孔位与销轴的配合公差推荐采用H8/h7的间隙配合，既保证铰接转动的灵活性，又避免配合间隙过大导致传动精度下降。如果用于高频摆动的工况，还可以在孔位内加装铜套或者自润滑衬套，降低孔壁的磨损速度，延长构件的使用寿命。这类结构的建模过程中，需要重点关注孔位的位置度公差，保证同一直线或者同一圆弧上的孔位中心偏差在允许范围内，避免安装时出现销轴无法穿入、铰接卡滞的问题。弯折处的圆角半径需要根据板材厚度合理设置，避免弯折加工时出现开裂，同时保证弯折处的结构强度满足载荷要求。
