扁平金属喂料双辊给料装置结构

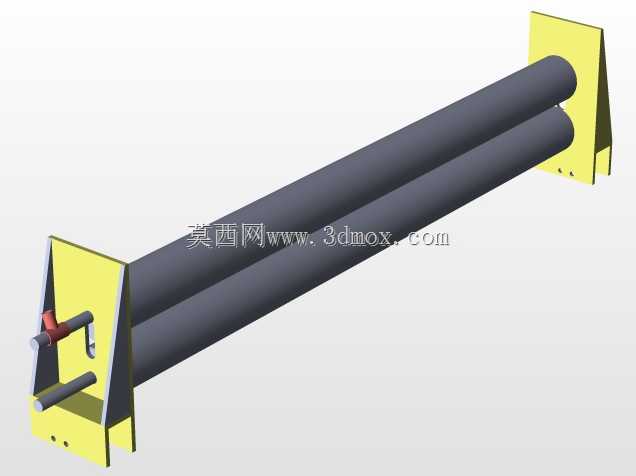

　　在钣金冲压、金属带材裁切、薄金属板连续加工的产线场景里，原料上料环节的送料稳定性直接决定了后续工位的加工精度，一旦送料出现偏移、卡滞、进给量不均，就会导致整批工件报废，甚至触发设备撞机风险，这款双辊式给料结构正是针对扁平金属喂料场景开发的专用送料组件。从实际使用场景来看，该结构适配厚度0.5mm到6mm的扁平金属板材、带材的连续送料作业，可对接冲床、剪板机、辊压成型机等下游加工设备，替代传统人工托料送料的作业模式，既降低操作人员的劳动强度，也能避免人工送料过程中出现的送料位置偏差、手部误入加工区的安全隐患。结构主体采用两根平行布置的长辊作为送料执行件，双辊的平行度公差控制在0.02mm/m范围内，辊身表面做硬质氧化处理，

　　既保证足够的摩擦力带动金属料进给，也避免辊面划伤金属板材表面，适配冷轧板、镀锌板、铝板等多种常见扁平金属原料的送料需求。安装端采用立式支撑板作为承载基体，支撑板上预留了与下游设备机架对接的安装孔位，安装时可根据产线的实际高度调整支撑板的固定位置，双辊的一端集成了间隙调节手柄，操作人员可根据待送金属料的实际厚度，转动手柄调整两根辊之间的压紧间隙，间隙调整范围覆盖0到8mm，调整到位后通过锁止结构固定间隙值，避免送料过程中辊缝出现变动导致送料打滑。从设计思路层面，该结构没有采用复杂的动力集成设计，整体做了轻量化的简化处理，既可以搭配独立的伺服减速电机驱动下辊转动，依靠辊面与金属料的摩擦力带动上辊随动实现自动送料，

　　也可以在手动送料的简易产线上作为导向承托结构使用，降低不同产能规模产线的改造成本。辊身采用空心钢管加工制成，在保证辊身刚性、避免长跨度辊身出现挠度变形的前提下，尽可能降低结构整体重量，两端的辊轴采用标准轴承座与支撑板连接，转动阻力小，长时间运行也不会出现卡滞异响。安装边界方面，该结构的整体横向长度可根据常见金属卷料的幅宽做适配调整，常规款适配1200mm幅宽以内的金属带料，立式支撑板的高度控制在300mm以内，不会占用过多产线的垂直安装空间，支撑板底部的安装孔采用长圆孔设计，允许安装时存在±5mm的位置调整余量，降低现场安装的对位难度。在实际调试过程中，需要先根据待加工金属料的厚度调整好双辊间隙，

　　保证金属料穿过双辊时能受到均匀的压紧力，既不会因为间隙过大导致送料打滑、进给量不准，也不会因为间隙过小压伤金属料表面、增加送料阻力。针对表面质量要求较高的镜面金属板送料场景，还可以在辊身表面包覆聚氨酯胶层，进一步降低辊面与金属料的硬接触，避免工件表面出现压痕、划伤。该结构的整体没有易损的复杂构件，日常维护仅需要定期给两端轴承加注润滑脂，检查辊面是否有粘黏的金属碎屑即可，维护成本极低，非常适合中小型金属加工产线的上料环节改造使用，也可以作为模块化送料单元集成到定制化的非标加工设备中，缩短设备的整体设计开发周期。
