带拨杆法兰式回转定位安装座结构

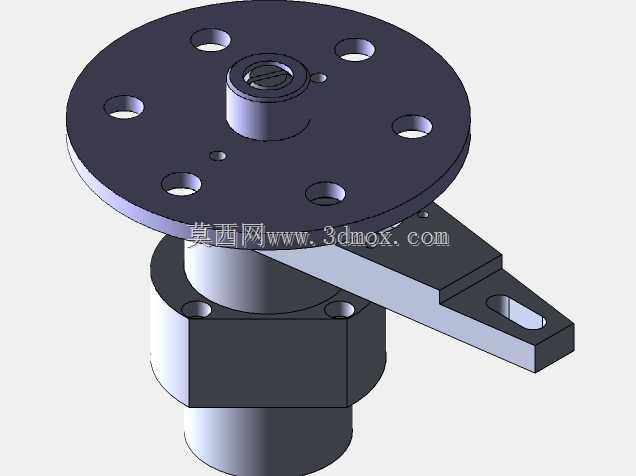

　　这类带侧置拨杆的法兰式回转安装座，常应用在小型通讯设备的角度调节工位、桌面级工装夹具的回转分度单元，以及小型自动化设备的工位切换承载结构中，核心作用是为上方搭载的功能组件提供稳定的回转支撑，同时通过侧伸的拨杆结构实现手动或联动式的角度锁定、位置切换，不需要额外加装复杂的驱动组件，就能实现小范围的角度调整与位置固定，适配对安装空间要求紧凑、调节频次不高的作业场景。从结构设计逻辑来看，上部的圆形法兰盘做了多组均匀分布的安装通孔，孔位排布避开了中心的转轴装配区域，不同孔径的安装孔可以适配不同规格的紧固件，既可以直接固定上方搭载的平板类载物台，也能通过转接板安装传感器、小型执行元件等功能部件，法兰盘边缘额外设置的小直径定位销孔，

　　能够在安装时快速完成与上方组件的同轴定位，减少装配时的找正时间，避免回转过程中出现偏心晃动的问题。中心位置的转轴装配段采用阶梯轴结构设计，上部的小直径轴段与法兰盘中心孔过盈配合，下部的大直径轴段与下方的基座本体做转动配合，轴肩位置直接承担法兰盘传递的轴向载荷，不需要额外加装轴端挡圈就能实现轴向限位，减少了零件数量，也降低了装配工序的复杂度。侧置的拨杆与法兰盘底部做一体化延伸设计，拨杆上开设的长条形腰型孔，既可以作为手动扳动的受力位，也能穿装销钉与外部的限位结构、联动组件连接，当需要锁定回转角度时，只需要通过拨杆将法兰盘转动到目标位置，配合外部的定位销穿过腰型孔与下方基座的定位孔配合，就能实现任意角度的位置锁定，

　　腰型孔的长度范围覆盖了该结构常用的0-60度调节区间，满足多数小角度回转调节的使用需求。下方的基座本体采用方形柱体结构，底部设置伸出的定位轴段，可以直接插入设备安装面板的预留孔中完成快速定位，基座侧面的四个安装孔位用于穿装紧固件，将整个组件固定在设备机架或者安装面板上，方形的基座外形相比圆形基座更易在安装时防转，不需要额外加工防转平面就能避免固定后出现跟转问题。从安装边界来看，上部法兰盘的外径控制在较小尺寸范围内，整体回转半径不会超出法兰盘外圆加上拨杆伸出长度的范围，在密集排布的多工位设备中，不会与相邻的其他组件产生运动干涉，基座的高度尺寸做了压缩设计，整体结构的重心偏低，即使上方搭载有一定重量的组件，回转过程中也不会出现倾覆问题，

　　转轴配合面的间隙控制在合理范围内，既保证转动时无卡滞，也不会出现过大的径向窜动，保证上方搭载组件的位置精度。这类结构在设计时没有采用复杂的轴承组件，而是通过基体自身的配合面实现转动支撑，适合低速、低载荷的回转调节场景，维护时只需要定期在配合面添加润滑脂就能长期稳定运行，相比带标准轴承的回转支撑结构，成本更低，装配更简单，非常适合批量应用在小型通讯终端的角度调节支架、小型检测设备的载物台回转机构、桌面工装的分度定位单元中，拨杆的受力位置做了加厚处理，长期扳动也不会出现变形断裂的问题，法兰盘上的安装孔位做了沉头设计，紧固件安装后不会突出法兰盘表面，保证上方搭载的组件可以完全贴合法兰盘面，不会出现安装倾斜的问题。
