旋转式工位精准定位执行机构

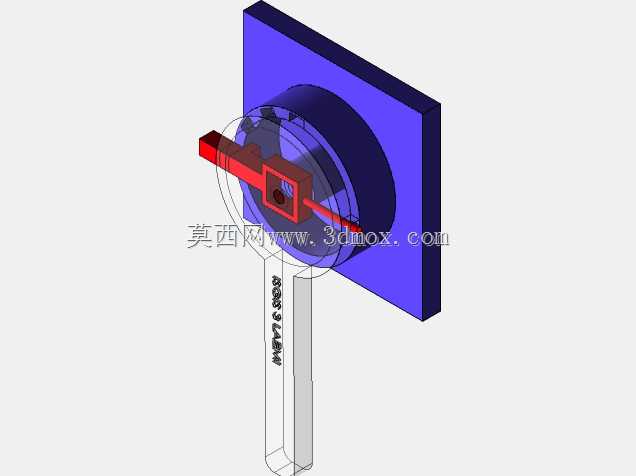

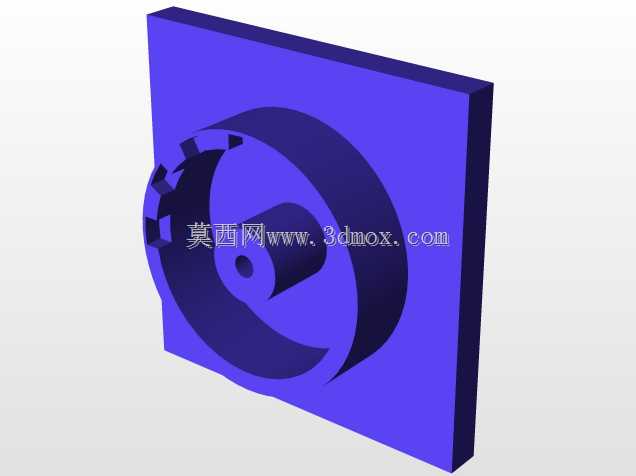

　　在通讯终端组装生产线的精密装配环节，这类定位机构常被布置在6s规格小型零部件的流转工位上，用来解决工件流转到装配位后的位置偏移问题——很多小型通讯结构件在皮带线输送过程中会因为线体震动、工件自身重心偏差出现毫米级的位置偏移，直接装配会导致卡扣对位不准、接线端子插装错位等不良，这类定位机构就是为了在装配动作触发前，把工件的位置偏差修正到允许的公差范围内。从结构组成来看，整套机构以立式安装板作为承载基准，安装板上预留了对应工位支架的固定孔位，安装时可以直接通过螺栓锁附在工位的铝型材支架上，不需要额外加工转接板，安装板的厚度根据工位负载设定，常规小工件装配场景下采用8-10mm厚度的板材即可保证整体刚性，

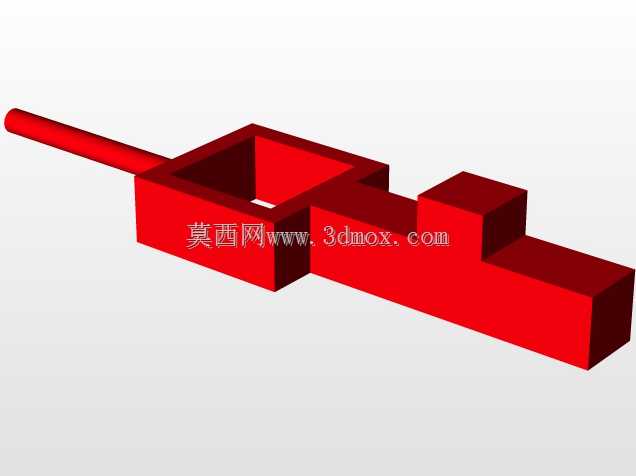

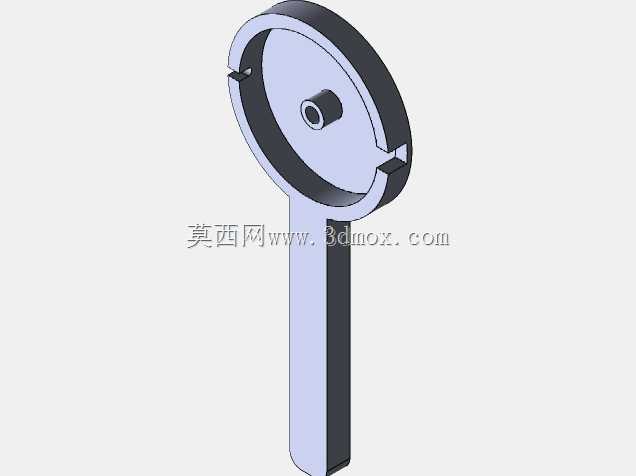

　　不会因为反复定位动作出现安装面形变。核心的旋转定位组件嵌套在安装板的中心轴承位内，轴承采用深沟球轴承支撑旋转轴，旋转轴的一端连接驱动摆臂，摆臂上加工有和工件定位槽匹配的定位销，当工件流转到工位下方的定位托座上时，旋转轴带动摆臂转动90度，让定位销精准卡入工件侧面的定位缺口内，完成周向位置的锁定，摆臂的转动行程通过安装板侧面的硬限位块进行机械限位，避免转动过位导致工件表面被压伤。定位托座采用立式支撑结构，托座的上端面加工有和工件底部轮廓匹配的仿形槽，工件落到托座上时首先通过仿形槽完成初步的粗定位，粗定位的公差控制在±0.5mm以内，给后续的旋转精定位留出足够的调整余量，托座的支撑杆采用空心方管结构，

　　在保证支撑强度的同时可以预留传感器走线的空间，到位检测的光电传感器可以直接安装在支撑杆的侧面，走线从方管内部穿过，避免生产现场的碎屑、切削液落到线体上造成线路老化破损。整套机构的驱动源可以根据产线的自动化程度选配，手动工位可以搭配旋钮式阻尼转轴，操作人员扳动摆臂即可完成定位锁紧，自动工位则可以搭配小型旋转气缸或者伺服电机，通过PLC信号触发定位动作，和产线的装配机械手、螺丝锁付机构做信号联动，当定位销到位触发到位传感器后，后续的装配动作才会启动，从根源上避免错位装配的问题。从安装边界来看，整套机构的横向占用空间不超过200mm，纵向伸出长度不超过150mm，不会占用过多的工位台面空间，适合在密集排布的小型工件装配流水线上使用，

　　相邻工位的机构不会出现运动干涉。在实际使用过程中，这类定位机构的定位重复精度可以控制在±0.1mm以内，完全满足小型通讯零部件的装配精度要求，摆臂和工件接触的位置套有POM材质的保护套，即使长时间反复接触工件，也不会刮花工件的表面涂层，避免外观不良的产生。设计过程中特意将旋转组件的润滑点设置在安装板的外侧，日常维护时不需要拆解整套机构，直接在外侧的注油孔加注润滑脂即可完成轴承的保养，降低产线维护的工作量，同时所有的外露棱角都做了R2以上的圆角处理，避免操作人员在上下料过程中被锐边划伤，符合生产现场的安全规范。
