四缸发动机排气歧管结构设计方案

　　这款四缸机型配套的排气歧管，在动力总成的排气系统中承担着将各气缸燃烧后产生的高温废气有序汇集、导向排气总管的核心作用，是内燃机进排气模块中直接影响排气效率、发动机充气性能的关键结构件。从实际装车场景来看，这类歧管多用于小排量直列四缸自然吸气或低增压动力单元，适配乘用车辆、小型工程动力设备的动力输出端，安装位置紧贴气缸盖排气侧，工作环境长期处于600-900摄氏度的高温区间，同时还要承受发动机运行带来的振动、排气脉冲带来的交变压力，因此结构设计上首先要兼顾热变形补偿与结构强度的平衡。

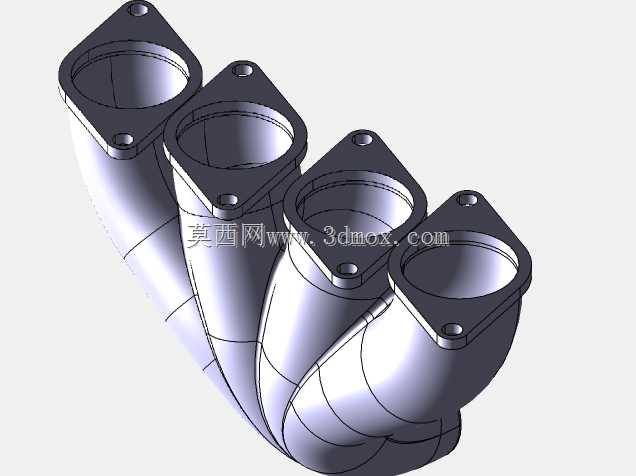

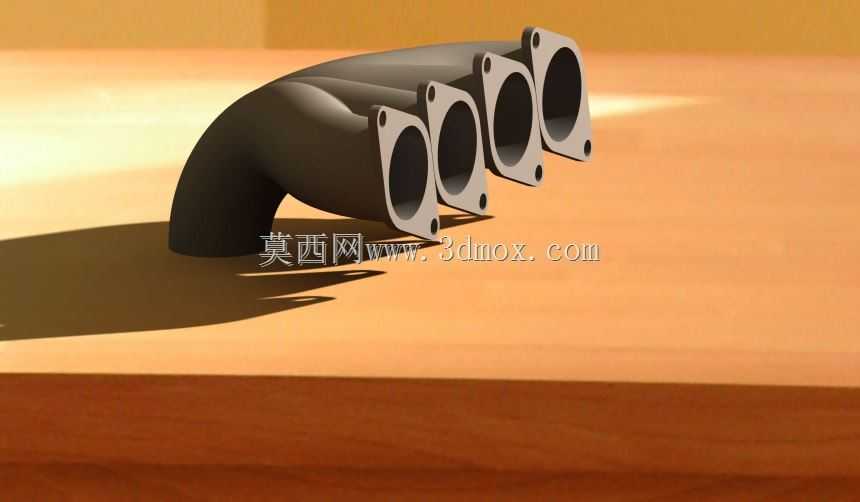

　　从结构设计思路来看，这款歧管采用了等长渐变流道的布局逻辑，四个分支流道分别对应气缸盖的四个排气口，每个分支的法兰连接面都做了加厚处理，法兰上预留的螺栓孔位置严格匹配气缸盖排气侧的安装孔位，安装边界上法兰平面的平面度公差需要控制在0.1mm以内，避免高温工况下出现密封失效、废气泄漏的问题。流道的弯曲弧度经过平滑过渡处理，没有出现直角转折或者截面突变的结构，目的是减少排气过程中的气流阻力，降低排气背压，让各缸排出的废气能够顺畅汇入主排气通道，避免各缸排气脉冲出现相互干涉的情况，这一点对于提升发动机中高转速区间的动力响应、降低泵气损失有直接的作用。

　　在外形尺寸与安装适配层面，这款歧管的整体轮廓充分考虑了发动机舱的布局空间，分支流道的排布从排气侧向外呈弧形收拢，整体宽度控制在与气缸盖排气侧宽度匹配的范围内，不会与周边的发动机悬置、冷却管路、线束支架产生安装干涉。主出气端的法兰结构可以直接对接三元催化器或者涡轮增压器的进气端，连接尺寸符合主流小排量动力单元的通用接口规格，不需要额外做转接结构就能完成装配。每个分支法兰与气缸盖贴合的位置，都设计了密封环槽，可以配套金属缠绕垫片实现高温下的可靠密封，避免长期使用后因为热胀冷缩出现垫片烧蚀、漏气的问题。

　　从功能特性上看，这款歧管的管壁厚度做了差异化设计，靠近法兰的位置壁厚稍大，用来承受螺栓紧固的压紧力以及排气口附近的最高温冲击，流道中段的壁厚适当减薄，既可以降低整体结构重量，也能减少热容量，让发动机冷启动时排气温度能够更快上升，缩短三元催化器的起燃时间，降低冷启动阶段的污染物排放。流道内壁的光滑度要求较高，建模过程中对所有弯曲位置都做了曲率连续处理，避免出现气流滞止区，减少积碳在流道内壁附着的概率，长期使用后也不会因为积碳堆积导致流道截面积变小、排气阻力上升。

　　在实际工程应用中，这类歧管的结构建模需要重点关注几个核心边界：首先是安装定位的基准，要以气缸盖排气侧的两个定位销孔作为整个歧管装配的定位基准，所有法兰孔位、流道入口的位置度公差都要基于这个基准进行标注，确保装配时能够顺利对位，不会出现螺栓强行装配导致的附加应力。其次是热膨胀的补偿设计，整个歧管的固定点除了法兰面的连接螺栓外，在出气端附近会配套对应的支撑挂钩，用来吸收歧管受热后产生的伸长变形，避免热应力直接作用在气缸盖或者排气后处理装置上，导致连接部位开裂。另外，流道的长度设计经过了排气脉冲的时序匹配，按照四缸发动机1-3-4-2的点火顺序，各缸排气门开启的时间差对应的气流传播距离经过匹配，能够利用排气脉冲的惯性效应提升气缸的扫气效率，让进气冲程进入气缸的新鲜充量更多，提升发动机的容积效率。

　　建模过程中还需要考虑制造工艺的可行性，这类歧管一般采用高硅钼球墨铸铁铸造或者不锈钢焊接成型，模型的拔模斜度、铸造圆角都要符合对应的工艺要求，避免出现无法脱模或者壁厚不均导致的铸造缺陷。所有的连接孔位都做了沉头或者凸台处理，保证螺栓紧固时的接触面平整，不会出现偏载导致的密封问题。整体结构没有多余的冗余设计，在满足强度、耐热、排气效率要求的前提下，尽可能压缩了整体重量和占用空间，适配紧凑型动力舱的布局需求。
