带滚轮导向承托移动电缆输送架

　　在车间线缆敷设、重型设备移动供电、临时线缆跨区域布设这类场景里，线缆拖拽磨损、排布杂乱、被重物碾压的问题一直是现场运维的痛点，这款带滚轮的导向承托移动架，就是针对这类现场需求做的结构设计。从实际使用场景来看，它既可以用在大型龙门设备的移动供电线缆导向，也能作为车间临时布线的线缆承托工装，甚至在重型线缆拖拽敷设作业中，作为中途的导向支撑点，降低线缆拖拽时的摩擦阻力，避免线缆外皮被地面尖锐物划伤。

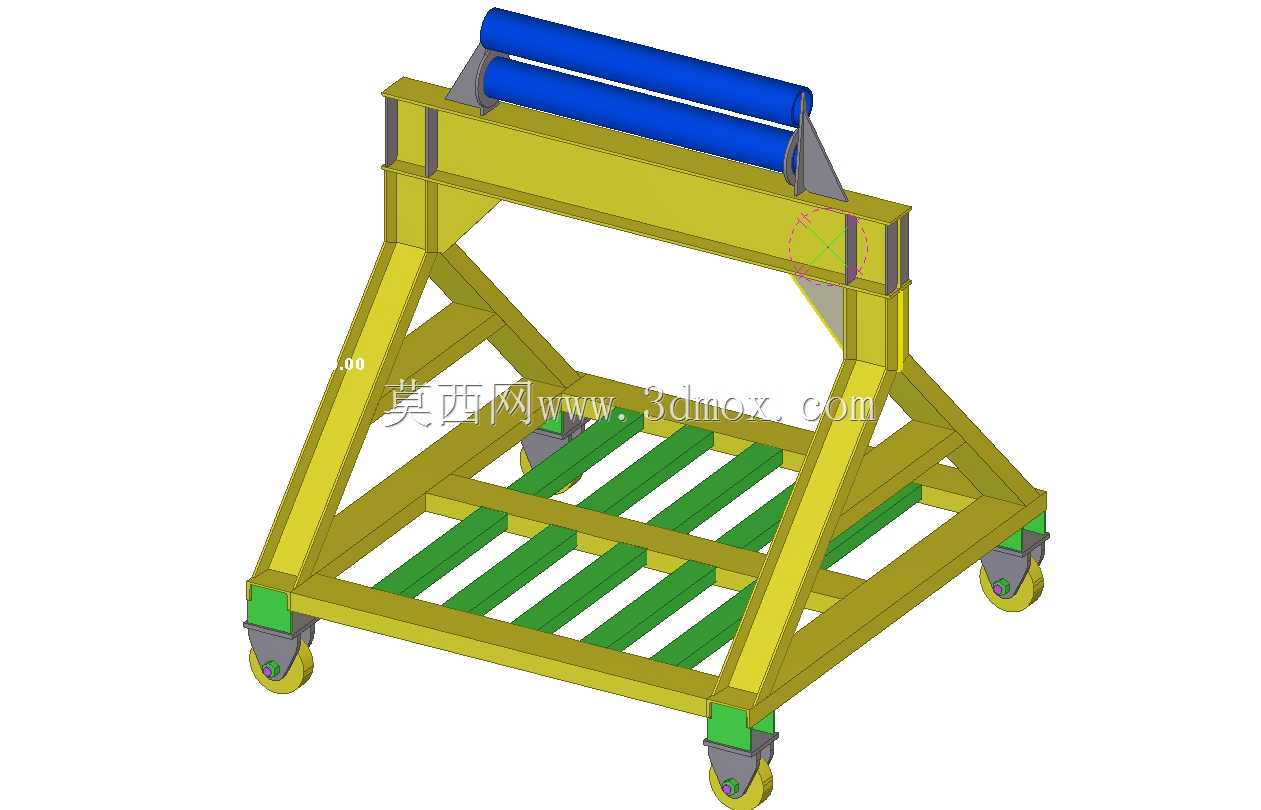

　　整个架体采用框架式焊接结构，主体承力部分用矩形型钢做三角斜撑布局，这种结构不用额外增加太多板材重量，就能获得足够的抗扭、抗侧翻刚度，毕竟现场作业时难免会有侧向拉扯线缆的情况，三角支撑结构能把侧向力快速分散到底部框架的各个承力梁上，避免架体受力变形。顶部的双平行滚轮是核心功能部件，两根滚轮平行布置在架体顶部的安装座上，滚轮采用圆柱面结构，表面做光滑处理，线缆搭在两根滚轮之间时，不管是沿架体纵向拖拽还是小角度横向偏移，滚轮都能随线缆的移动自由转动，把滑动摩擦转换成滚动摩擦，大幅降低线缆拖拽时的阻力，也能减少线缆外皮的磨损量。滚轮两端的安装座采用带加强筋的焊接结构，和顶部横梁满焊连接，能承受大直径重型电缆的竖向压力，不会因为长期承重出现焊缝开裂的问题。

　　底部框架采用格栅式承托结构，横向布置多根平行的承托扁钢，一方面可以在需要临时存放线缆盘、备用线缆时提供平整的承托面，另一方面格栅结构不会积留现场的铁屑、杂物，日常清理维护更方便，也能减轻整个架体的自重。四个角位安装的是带刹车的万向脚轮，脚轮和架体之间有专门的安装垫块，把脚轮安装位的受力分散到相邻的两根纵梁上，避免单点受力导致梁体变形；脚轮的万向结构可以让整个架体在车间内灵活转场，不需要借助叉车等辅助设备，两三个作业人员就能推动移位，到了指定作业位置后踩下脚轮刹车，就能把架体牢牢固定在地面，不会因为线缆拖拽的拉力出现移位。

　　从设计思路上看，这款架体没有做多余的复杂结构，所有结构都围绕线缆导向承托、灵活移动、稳定承重这三个核心需求展开：顶部滚轮的安装高度经过测算，刚好匹配车间内大多数移动设备的线缆出线高度，避免线缆出线后出现过大的弯折角度，符合线缆布设的弯曲半径要求；架体的整体宽度控制在合理范围内，既保证了底部的支撑跨度，避免侧翻，又不会占用过多的车间通道空间，在狭窄的设备间隙里也能放置使用；底部格栅的间隙尺寸经过考量，不会让常用的工具、小零件掉落，同时又能漏下切削液、灰尘等杂物，保持架体顶面整洁。

　　安装边界方面，这款架体不需要做额外的地面固定，只要放置在平整的水泥地面上，踩下脚轮刹车就能投入使用，对现场安装条件没有特殊要求；架体的顶部滚轮长度可以适配多根线缆同时布设，不同直径的动力电缆、控制电缆都可以搭在滚轮上导向，不会出现线缆卡滞的情况；整体高度设计兼顾了作业人员操作的便利性，不需要弯腰就能整理搭在滚轮上的线缆，日常巡检、线缆整理的操作效率更高。在长期使用的可靠性上，所有焊接位置都做了焊后去应力处理，避免长期承重出现焊接变形，型钢表面做防锈涂装，能适应车间内有油污、少量切削液飞溅的使用环境，脚轮采用重载型聚氨酯轮面，不会划伤车间环氧地面，滚动时的噪音也更小，适合在生产作业区域内使用。
