手动杠杆式管道定位夹紧工装结构

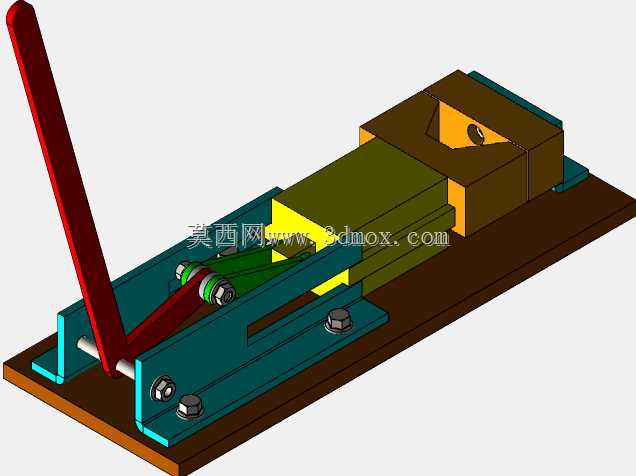

　　在流体管路装配、小型管件加工、实验室管路布设等作业场景中，经常需要在指定间隔位置对不同直径的管道进行临时或长期固定，避免管路在焊接、接头预装、压力测试过程中出现位移偏移，影响装配精度与密封性能，这款手动杠杆式的管道定位夹紧结构，正是针对这类小批量、多管径的管路固定需求设计的手动工装。从结构布局来看，整套装置以一块平整的矩形安装底板作为承载基础，底板上预留了四个内六角螺栓安装位，可直接通过螺栓固定在工作台、机架或者临时作业台面上，安装边界清晰，不需要额外加工复杂的适配接口，现场部署的灵活性较强。底板上方的主体执行部分采用了杠杆式的手动驱动结构，长操作手柄通过铰接销轴与固定在底板上的支座连接，手柄的力臂经过比例设计，

　　操作人员只需要施加较小的下压力，就可以通过内部的连杆传动结构带动滑动压块沿直线导轨方向进给，相比传统的螺旋夹紧结构，这种杠杆驱动的方式开合行程更大，操作速度更快，不需要反复旋转手柄来调整夹紧行程，在频繁更换管件的作业场景下能有效降低操作强度。滑动压块与固定挡块的配合面做了适配圆弧面的设计预留，可根据待固定管道的直径更换对应圆弧槽的压块附件，不需要更换整套工装主体，就能覆盖一定范围内不同管径的管道固定需求，固定挡块与滑动座之间的间距可通过侧边的调节螺栓进行微调，能够精准控制两个固定点之间的间隔距离，满足不同管路布设时的间距精度要求。整套结构的传动连杆部分做了防松设计，铰接位置都加装了耐磨衬套，减少反复操作带来的铰接磨损，

　　延长工装的实际使用寿命，滑动导轨面采用了开放式的结构设计，日常清理维护十分方便，作业过程中掉落的焊渣、金属切屑、灰尘等杂物不会在导轨缝隙内堆积造成卡滞，适合在车间加工、现场装配等相对复杂的作业环境下使用。在实际使用过程中，操作人员只需要向上扳动手柄，就可以带动滑动压块退回，留出足够的空间放置待固定的管道，调整好管道的轴向位置与相邻管道的间隔距离后，向下压下操作手柄，连杆结构会在压紧到位后形成一定的自锁角度，即使受到管路振动或者外力触碰，压块也不会自行松脱，能够持续保持稳定的夹紧力，不需要额外增加锁止结构。这套工装没有采用气动、液压等额外的动力源，完全依靠手动操作，不需要布设气源、油路或者供电线路，既可以在固定的生产工位上长期使用，

　　也可以方便地转移到野外作业、临时维修等没有动力配套的场景下使用，适配性较强。结构上所有的零部件都采用常见的标准件与机加工件组合，没有特殊的定制异形零件，加工制造的成本较低，后期维护更换配件也十分方便，对于中小批量的管路装配作业来说，是一款实用性很强的手动定位工装，能够有效替代传统的台虎钳、临时绑扎等固定方式，提升管路装配的位置精度与作业效率。
