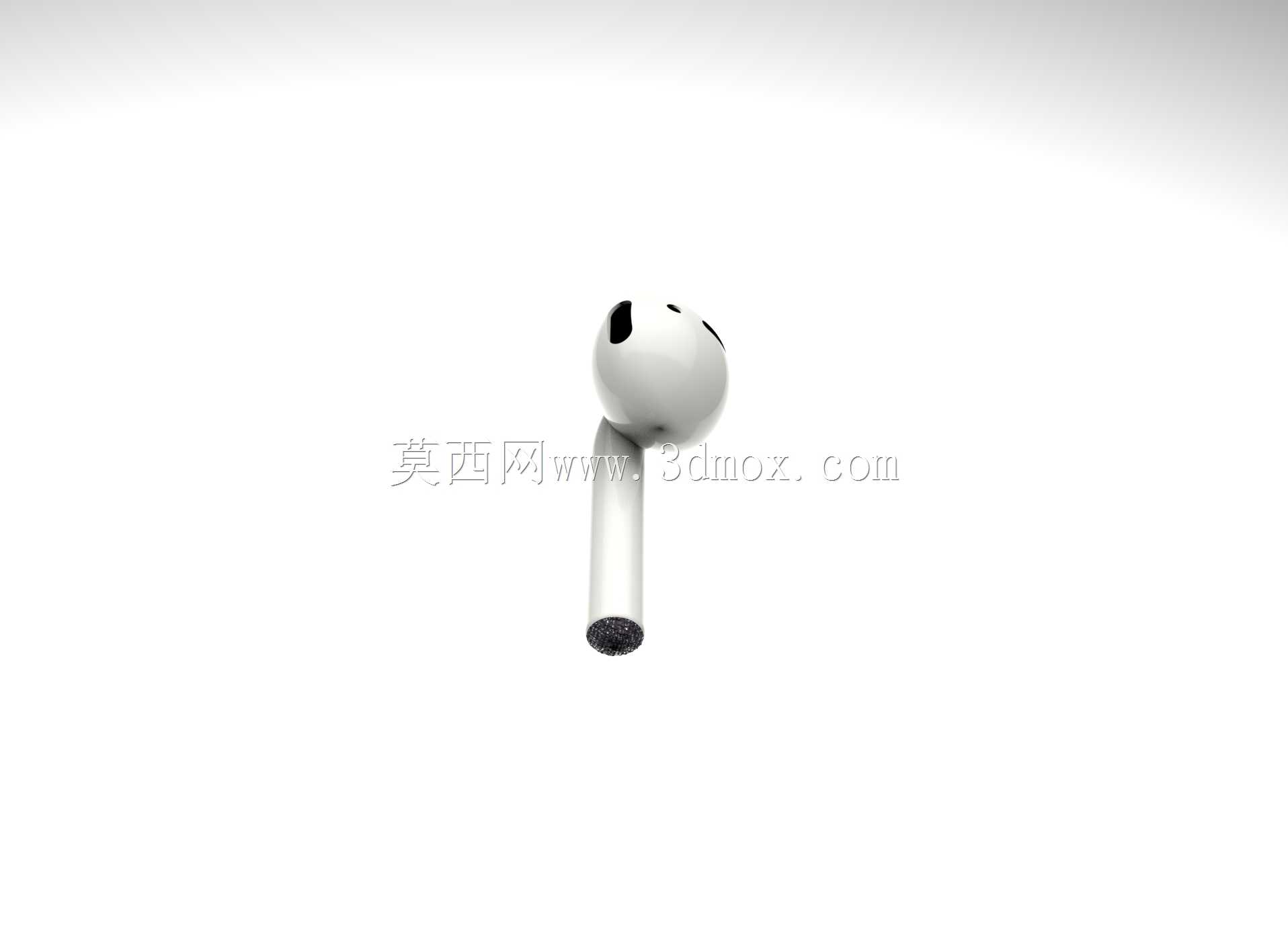

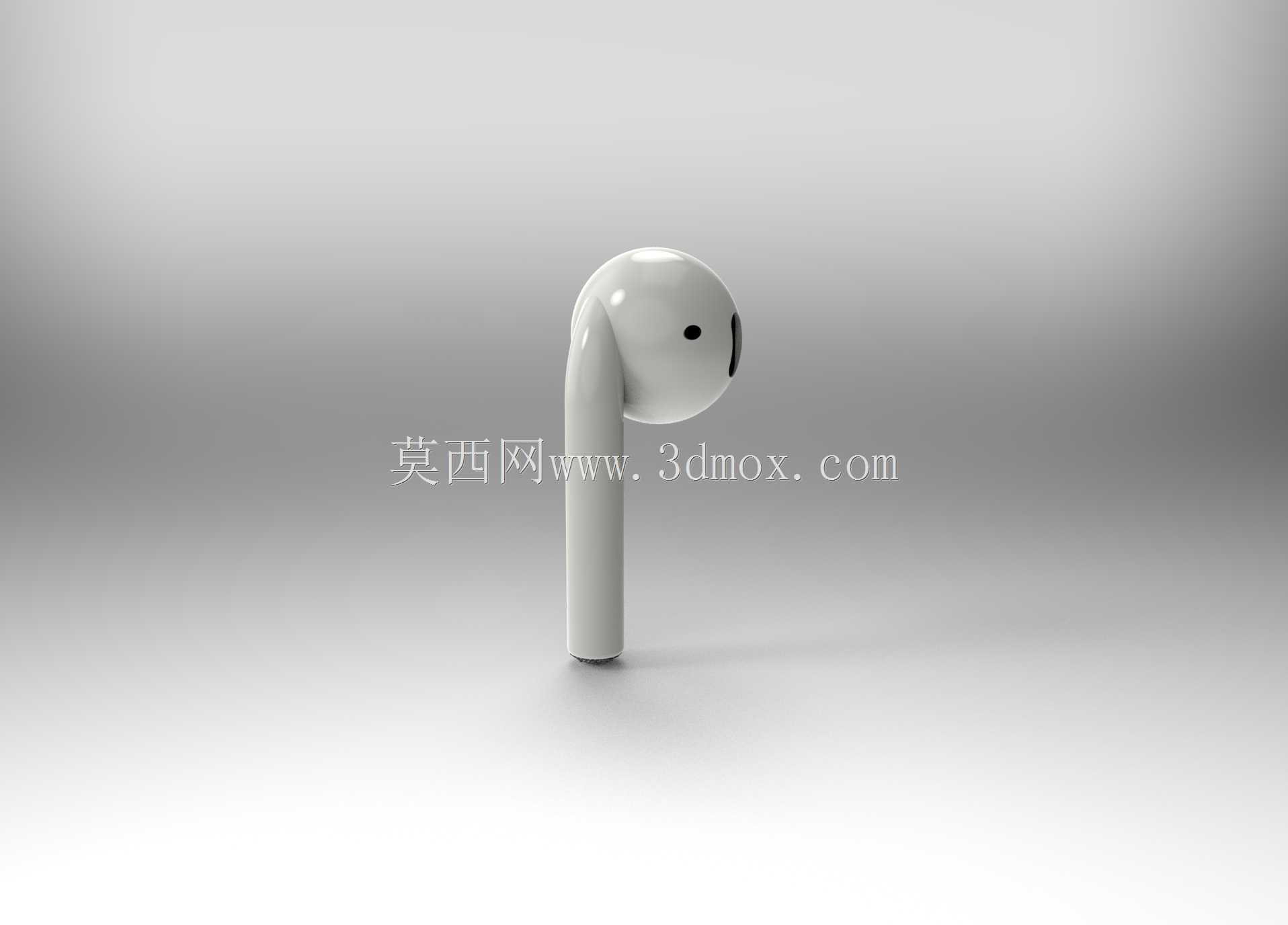

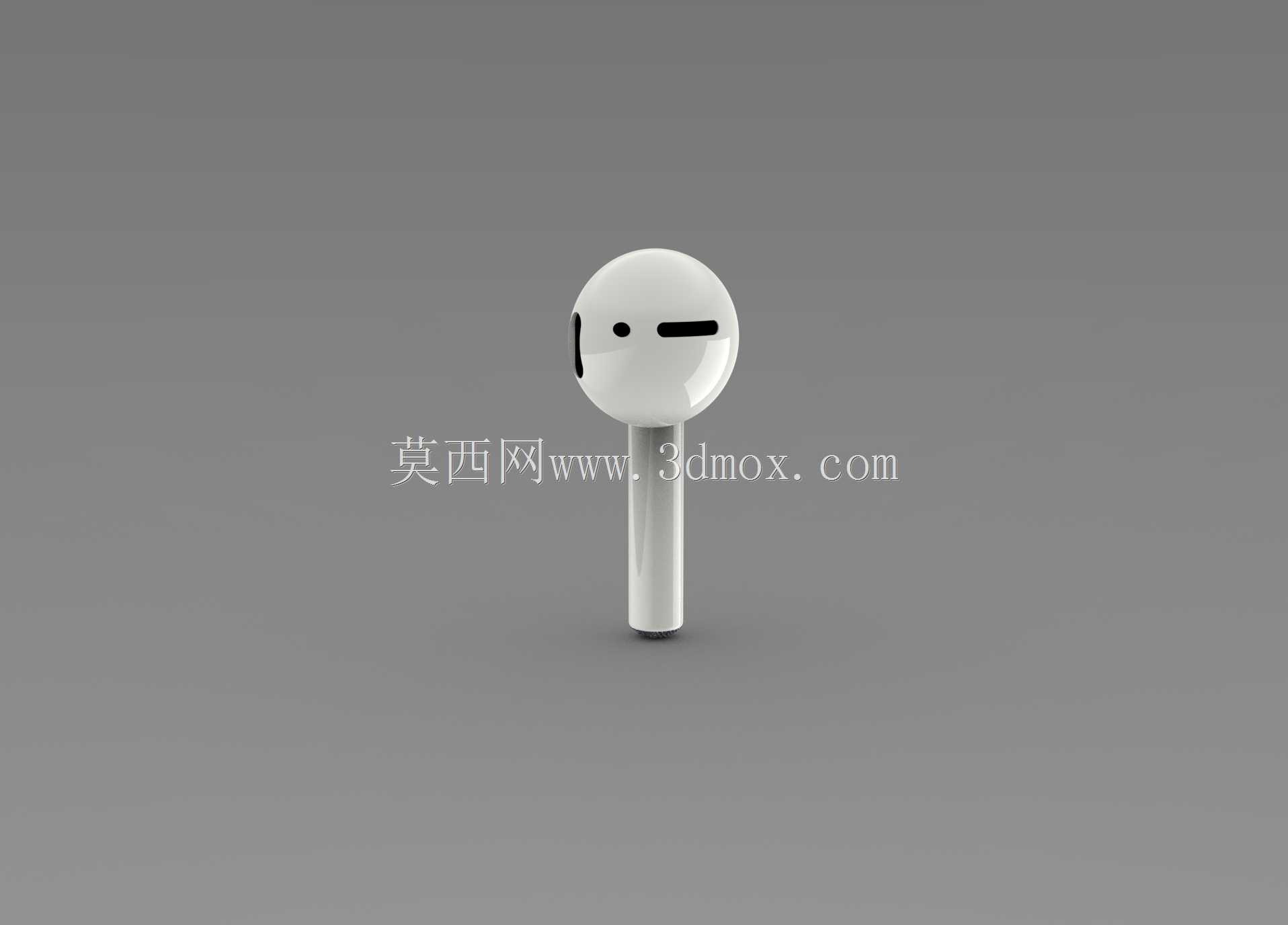

半入耳式无线蓝牙耳机单体结构设计

　　本次呈现的半入耳式无线耳机单体结构，核心面向日常随身音频播放、语音通话场景使用，区别于入耳式耳塞的封闭耳道设计，该结构采用半贴合耳甲腔的轮廓造型，长期佩戴不会对耳道产生过度挤压，适配通勤、办公、轻量运动等多场景下的佩戴需求。从功能实现逻辑来看，该结构预留了扬声器出音孔、通话麦克风拾音通道、内部电路板与纽扣电池的安装腔体，出音端的网状结构设计既可以阻挡外界灰尘异物进入音腔，也能对音频输出的频响曲线起到微调作用，避免高频段声音过于尖锐。设计阶段首先参考了大量国人耳甲腔的三维扫描数据，将耳机与耳部接触的外轮廓曲面做了多轮曲率优化，接触边缘全部做R0.8以上的圆角过渡，避免硬质壳体接触皮肤产生硌耳感；耳机柄部的长度控制在合理区间，

　　既保证内部有足够空间布置天线与触控传感器，也不会因为柄部过长导致佩戴时重心外移容易脱落，柄部底端的金属触点区域预留了充电接触位，可匹配充电盒的弹针结构实现充电导通。从安装边界来看，耳机整体最大外径控制在16mm以内，柄部长度为32mm，整体重量控制在4g上下，壳体采用上下扣合的装配结构，扣合位预留0.15mm的超声焊接筋位，装配后可实现IPX4级别的防泼溅能力，能够应对日常出汗、零星小雨的使用场景。音腔部分做了独立的密封隔断设计，将前音腔与后腔的电路区域完全分隔，避免腔体漏音影响低频表现，同时在壳体对应麦克风的位置开设直径0.3mm的拾音孔，孔位内侧预留防尘网粘贴槽位，可固定尼龙防尘网阻挡杂物进入。

　　结构设计过程中充分考虑了批量生产的注塑工艺要求，所有壳体拔模角度控制在1.5度以上，避免出现注塑粘模问题，壁厚均匀控制在1.2mm，既保证壳体结构强度，也不会因为壁厚不均导致注塑件出现缩痕、翘曲等缺陷。耳机出音嘴的角度做了15度的倾斜设计，佩戴时可正对耳道方向，减少声音传播过程中的损耗，同时出音嘴外围预留了硅胶耳塞套的卡接槽，用户可根据自身佩戴需求更换薄款硅胶套提升佩戴稳定性。内部腔体的筋位设计兼顾了元器件定位与抗冲击能力，电路板安装位设置了两个定位柱与两个卡扣，装配时无需额外打胶即可固定电路板，电池仓周围设置了一圈0.5mm高的限位筋，可将纽扣电池牢牢固定在仓内，避免日常跌落时电池移位导致电路断路。

　　天线部分的布局避开了电池与金属元件的遮挡区域，将蓝牙天线布置在柄部最下端的塑料壳体内侧，保证无线信号的传输稳定性，减少日常使用中出现断连的概率。触控感应区域设置在柄部外侧的平面位置，该区域的壳体壁厚做了减薄处理至0.8mm，提升触控操作的灵敏度，用户轻敲即可实现播放暂停、接听挂断等操作。整体结构没有多余的装饰性特征，所有曲面与结构特征都服务于佩戴舒适度与功能实现，在保证结构强度的前提下尽可能压缩内部冗余空间，实现更小的体积与更轻的重量，适配不同耳型用户的佩戴需求，同时兼顾了生产装配的便利性，适合消费电子类产品的批量生产制造。
