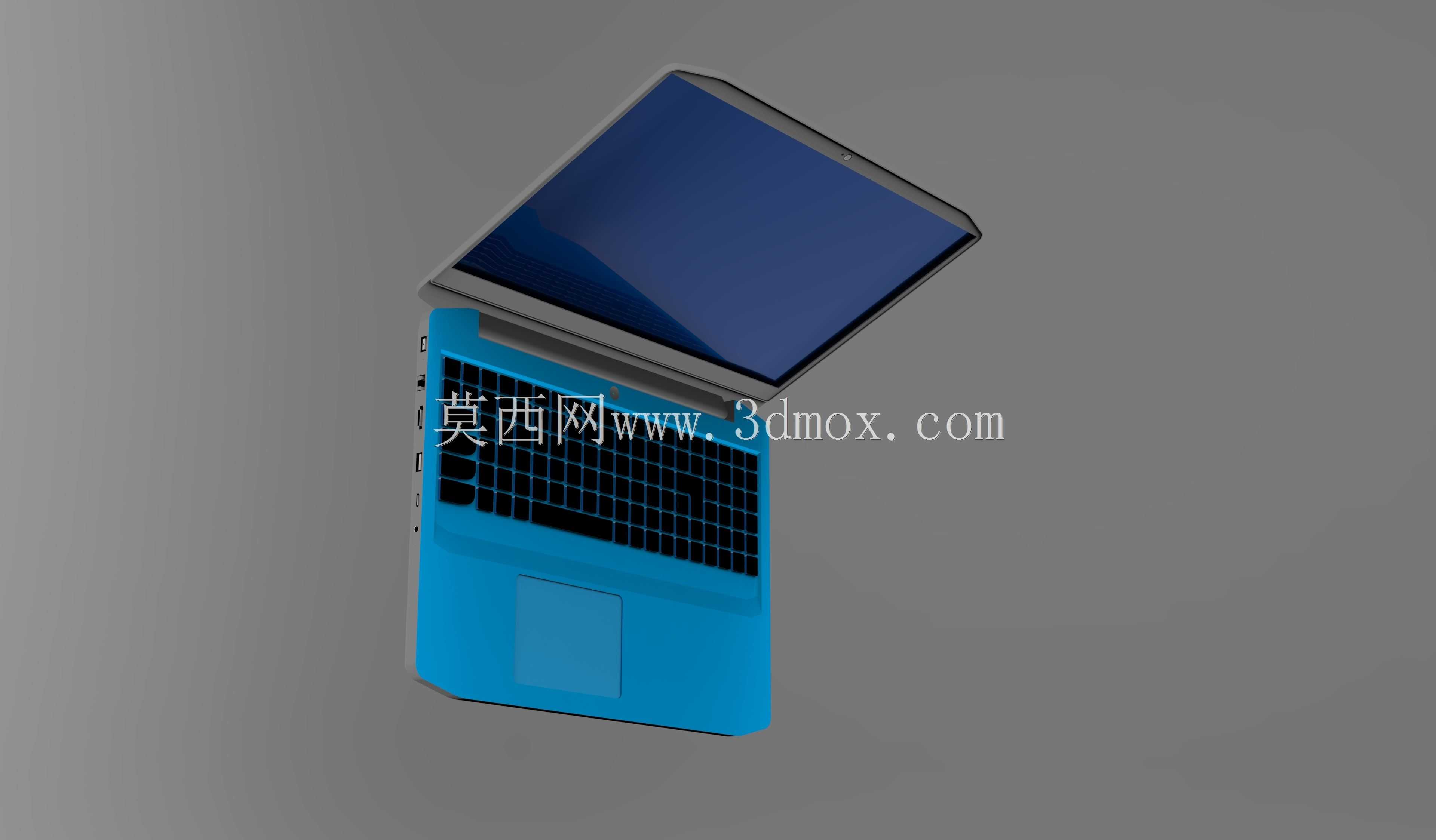

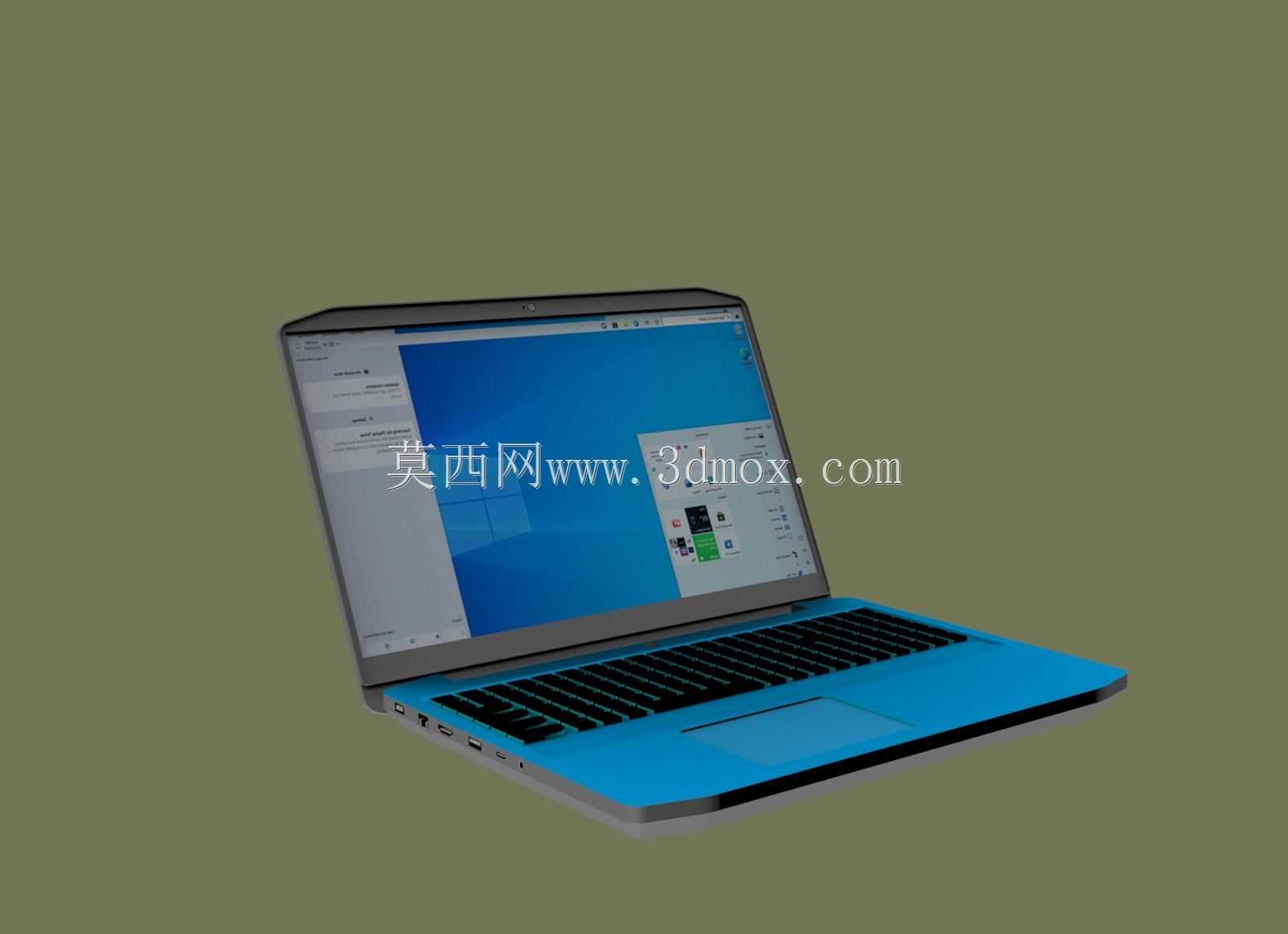

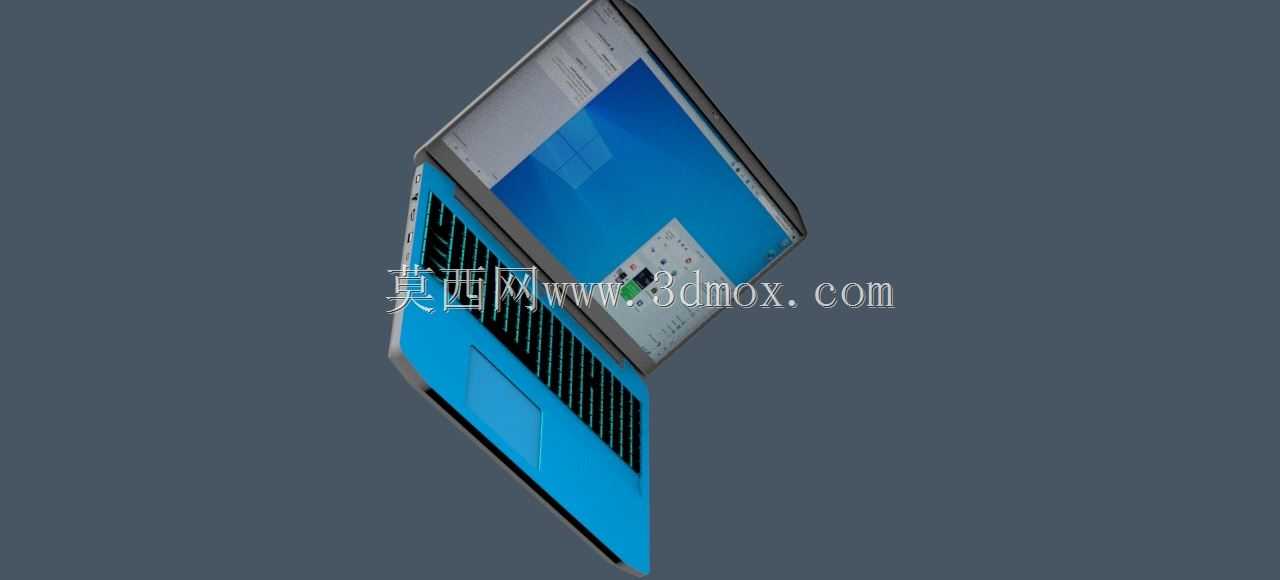

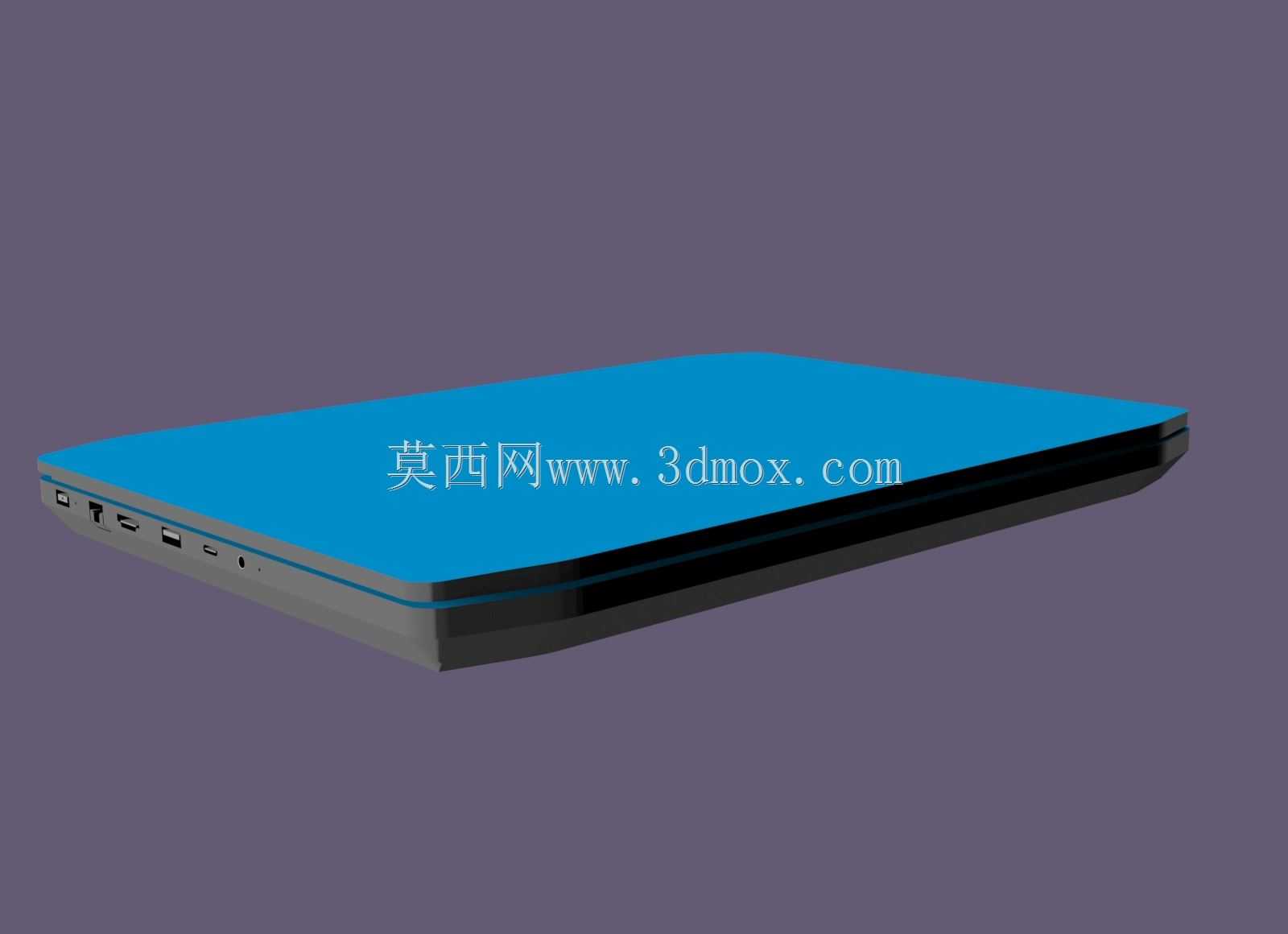

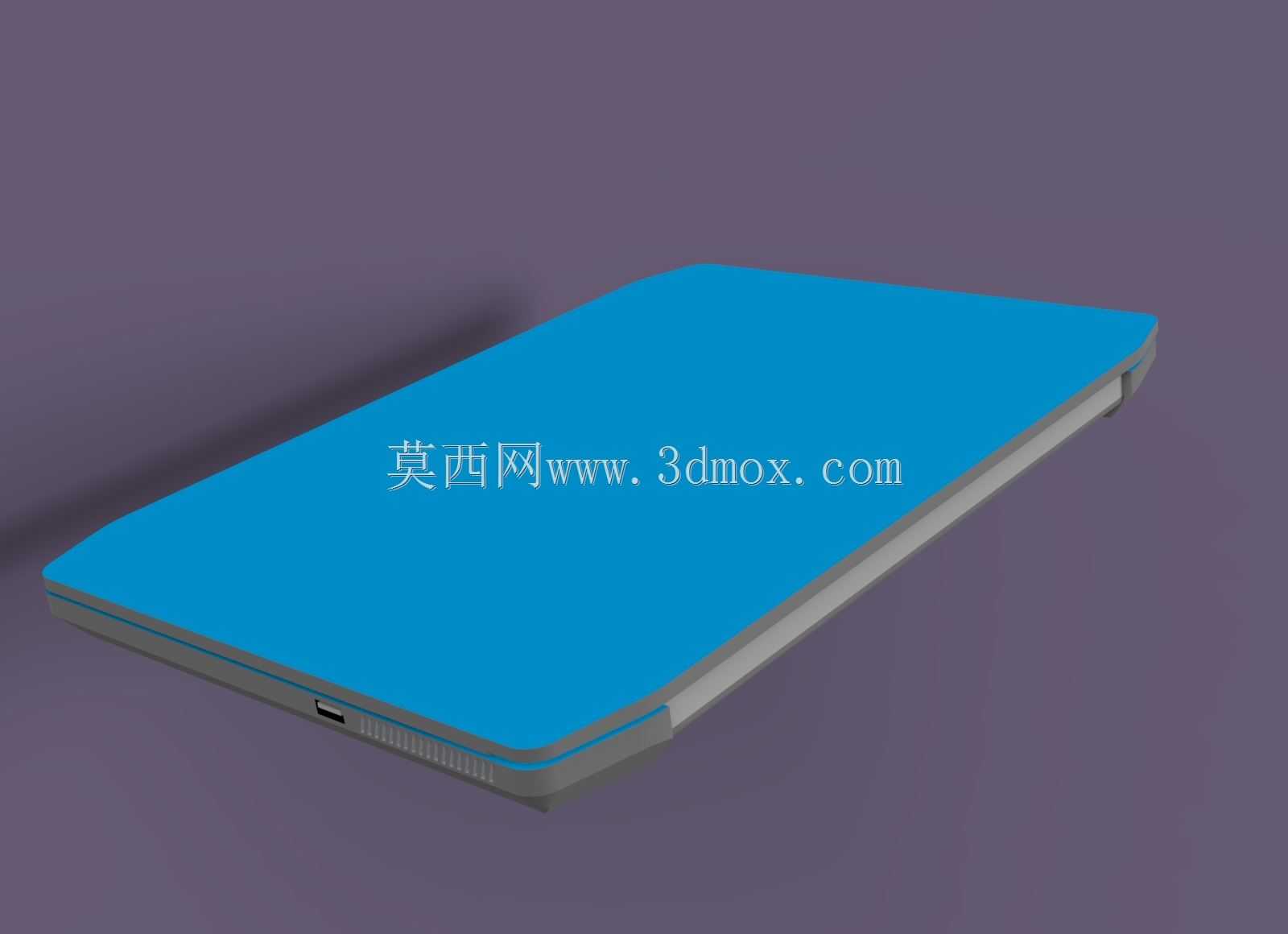

联想gaming3游戏笔记本外观结构三维数模

　　本次呈现的游戏笔记本三维数模，完整还原了消费级游戏本的整机外观结构与装配关系，建模过程中参考了量产机型的实际拆机测绘数据，所有外观曲面均通过G2连续曲率校验，可直接用于产品外观评审、周边配件适配设计、展示场景搭建等工作。从实际应用场景来看，这类游戏本主要面向个人消费电子市场，覆盖日常办公、重度游戏运行、创意内容生产等多类使用需求，对应的三维数模可用于笔记本散热底座、定制保护膜、便携内胆包、外接扩展坞等周边产品的结构匹配设计，也可用于数码产品展厅的虚拟展陈搭建、电商产品的三维交互演示素材制作，避免实物打样阶段反复调整适配尺寸带来的成本损耗。

　　数模完整还原了整机的开合结构，屏幕转轴部分按照实际阻尼转轴的安装位置做了结构预留，屏幕开合角度范围与量产机型保持一致，可实现0到135度的开合姿态调整，建模时特意保留了屏幕边框的窄边设计细节，屏幕面的摄像头开孔、麦克风拾音孔位置均与实际产品对齐，B面屏幕与边框的装配间隙控制在0.3mm以内，符合消费类电子产品的外观装配公差要求。C面的键盘区域按照全尺寸背光键盘的实际布局做了分件处理，每个按键的键程间隙、键帽曲面弧度都参考了实际按键的人体工学设计，触控板区域做了下沉式结构处理，与掌托面的高度差控制在0.5mm，掌托部分的曲面弧度贴合日常打字时的手腕放置角度，长时间使用不会产生明显的硌手感。机身侧面的接口布局完整还原，包含USB接口、Type-C接口、音频接口、电源接口、散热出风口的位置与尺寸均按照实际接口的安装边界做了预留，接口周边的壳体加强筋结构也做了简化还原，可直接用于外接设备的插拔干涉校验。

　　整机外形尺寸按照15.6英寸游戏本的实际规格设定，机身长度约360mm，宽度约260mm，闭合状态下机身最厚处约25mm，最薄处约20mm，安装边界需预留至少50mm的周边空间用于接口插拔与散热通风，尤其是机身尾部与侧面的散热出风口位置，建模时保留了出风口的格栅结构，做周边配件设计时需注意避开该区域，避免遮挡散热风道影响整机散热效率。机身底部的散热进风孔、脚垫位置、扬声器开孔均做了细节还原，脚垫高度约2mm，可将机身底部抬升留出进风空间，对应的散热底座设计可匹配该脚垫位置做定位凸点，避免使用时笔记本出现滑动移位。

　　设计思路上优先保证外观曲面的光顺度，所有壳体的分模线位置均按照实际量产机型的分模逻辑设置，避免出现曲面扭曲、分模线错位的问题，对于内部结构做了适度简化，仅保留与外观装配相关的定位结构，既保证数模的轻量化，又能满足外观设计与周边适配的使用需求。机身A面的品牌标识位置做了平整面预留，可根据不同的定制需求替换标识图案，壳体的圆角过渡均按照消费电子产品的安全圆角标准设置，边缘R角不小于1mm，避免使用过程中出现锐边划伤的问题。屏幕转轴部分的结构做了运动仿真校验，开合过程中不会出现壳体与转轴的干涉问题，屏幕最大开合角度下，机身重心仍落在底座支撑范围内，不会出现屏幕后仰导致整机倾倒的问题。

　　从结构设计从业者的角度来看，该数模的曲面质量可直接用于后续的结构细化设计，所有外观面的拔模角度均按照塑料壳体的注塑要求设置，拔模斜度不小于1度，可直接导入模具设计软件进行分模处理，不需要额外调整曲面拔模角度。接口位置的坐标参数可直接作为扩展配件设计的定位基准，比如定制的机身保护壳，可直接匹配数模的外形曲面做壳体壁厚设计，预留0.2mm的装配间隙即可实现顺畅装配，不需要反复测绘实物调整尺寸。对于三维建模学习者来说，该数模的曲面构建逻辑也具备参考价值，尤其是大面曲面的拆分、圆角过渡的处理、细节特征的排布方式，都符合消费类电子产品的主流建模规范，可作为同类产品建模的参考案例。
