简约款乘用车侧门内开式执手结构

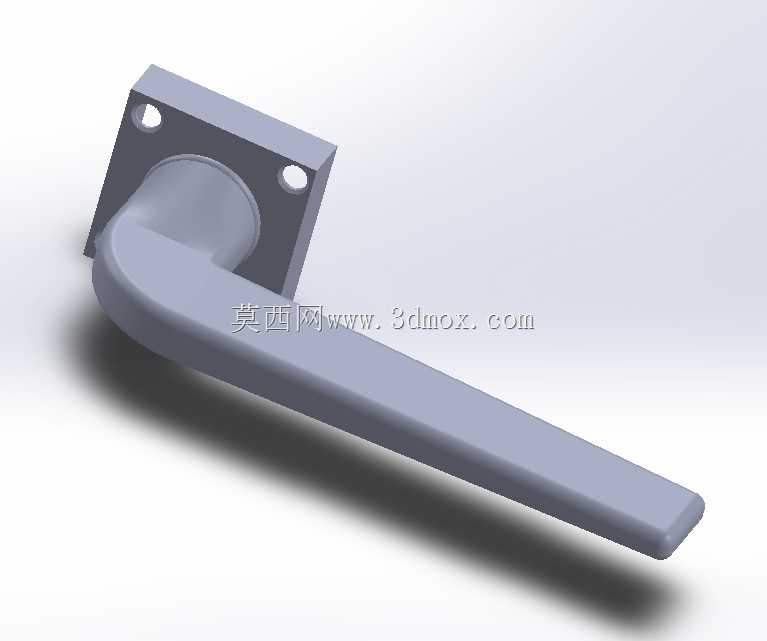

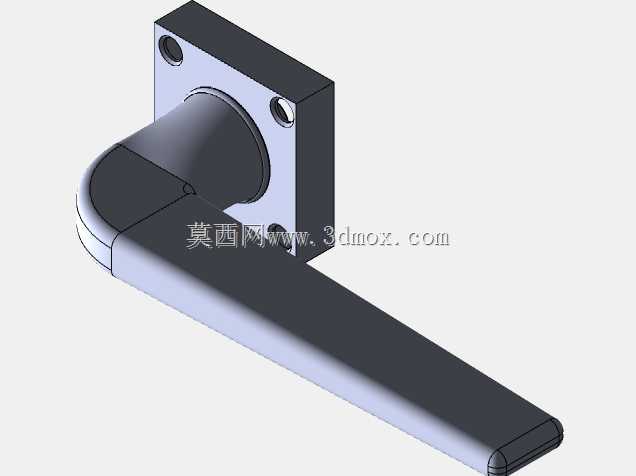

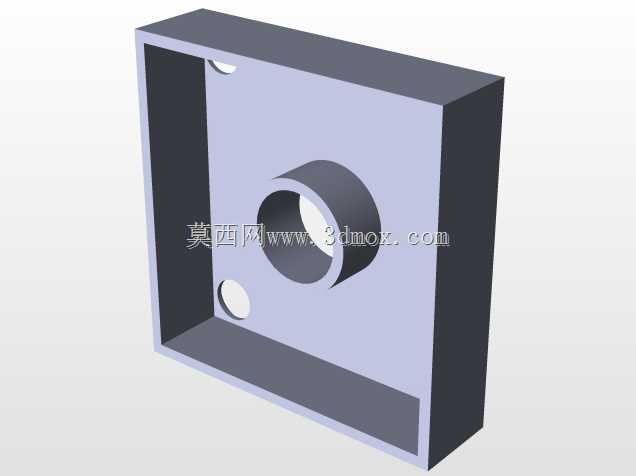

　　日常做车身附件结构校核时，车门把手是很容易被忽略但直接影响用户操作体验的部件，这款内开式执手的结构设计，首先要匹配车门内饰板的安装空间，其方形安装底座预留了两个对称的螺栓过孔，孔位间距严格对应车门内板的预装螺母座位置，安装时不需要额外做钣金改制，直接通过M6规格的标准螺栓即可完成固定，底座与车门钣金之间预留3mm的压缩间隙，用来填充EPDM密封泡棉，避免行车过程中出现金属磕碰异响，同时阻断车外噪音通过安装缝隙传入座舱。从功能实现逻辑来看，这款执手采用转轴式回转结构，转轴隐藏在底座与执手的衔接圆弧段内部，回转角度设定为28度，刚好匹配车门锁体的开启行程，用户握持执手末端施加向外的拉力时，执手绕转轴转动，

　　通过底座内部隐藏的拉索连接头带动门锁解锁，不会出现行程不足导致的卡滞，也不会因为回转角度过大造成拉索过度拉伸疲劳。执手的握持段做了渐变式截面设计，靠近转轴的位置截面厚度为18mm，向末端逐步收窄到12mm，握持面做了R12的大圆弧过渡，完全贴合成年人手掌自然弯曲的形态，操作时不会出现硌手的问题，执手整体向外探出的距离为42mm，既保证了足够的握持空间，不会出现手指夹在执手与内饰板之间的情况，也不会因为探出量过大在乘员上下车时造成磕碰。从材料选型的适配性来看，这款结构的壁厚设计均匀控制在2.5mm，完全适配PA66加30%玻纤的注塑工艺，注塑时不会出现缩痕、缺胶的问题，表面可以做哑光皮纹处理，和车门内饰板的质感保持统一，

　　底座部分因为要承受反复的开关载荷，内部做了十字形加强筋布局，加强筋厚度1.2mm，既不会在外观面造成缩印，又能将整体结构的抗扭强度提升到120N·m以上，完全满足国标要求的10万次开关疲劳测试标准。在实际装车场景中，这款执手可以适配多数A级家用乘用车的前门、后门内开位置，安装底座的外形尺寸为62mm×48mm，对应的内饰板开孔尺寸只需要预留58mm×44mm的方形避让孔即可，不需要对内饰板做特殊的异形切割，通用化程度较高。设计过程中特意将执手的转动阻尼做了匹配优化，通过转轴处的阻尼脂填充量调整，将操作力控制在15N到20N之间，成年人操作时手感轻盈，儿童也可以顺利开启，同时车辆在颠簸路面行驶时，

　　执手不会因为自身重力出现松旷晃动的问题。执手末端做了R3的圆角处理，没有尖锐棱角，即使车辆发生碰撞乘员肢体接触到执手，也不会造成额外的磕碰伤害，满足车内凸出物的安全法规要求。拉索的连接位置设计在底座内部的转轴摇臂上，摇臂的转动比经过反复校核，执手转动全程拉索的运动轨迹都是直线状态，不会出现拉索与周边钣金、内饰件的摩擦，有效延长拉索的使用寿命，降低售后维护的概率。和传统的外拉式车门把手不同，这款内执手的结构完全隐藏在车门内饰板一侧，不需要考虑车外的防水、防尘密封问题，所以结构上做了更多的轻量化优化，整体零件重量控制在85g以内，相比同类型的金属底座把手重量降低了40%，符合整车轻量化的设计趋势。在三维建模过程中，所有的配合面都预留了合理的公差间隙，执手与底座之间的转动间隙控制在0.3mm，既保证转动灵活，又不会出现明显的旷量，安装孔的位置度公差控制在0.2mm以内，确保装车时可以顺利对位，不需要现场修配。
