制药车间不锈钢移动置物托架结构设计

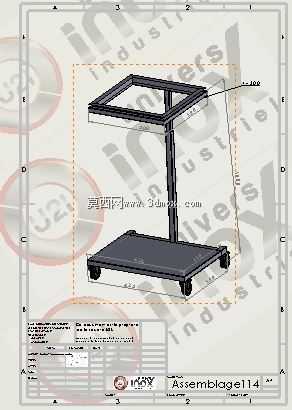

　　这款带脚轮的双层不锈钢托架，核心适配制药洁净生产区的物料中转、工位器具暂存需求，设计阶段优先考量洁净区的清洁维护要求与移动作业的灵活性，整体框架采用食品级不锈钢方管焊接成型，所有焊接位置均做圆弧打磨钝化处理，不存在清洁死角，避免生产过程中积尘、积液滋生微生物，符合医药生产车间的GMP卫生管控标准。从结构布局来看，设备采用上下双层平板设计，下层平板尺寸更大，作为主要承重承载面，可放置较重的生产物料、周转桶或者小型检测仪器，上层框架式托台可放置轻型工装、记录文件或者待转运的包装材料，分层设计实现不同重量、不同类型物品的分区存放，避免混放带来的交叉污染风险，同时单立柱支撑的结构在保证整体结构强度的前提下，预留了更大的侧面操作空间，

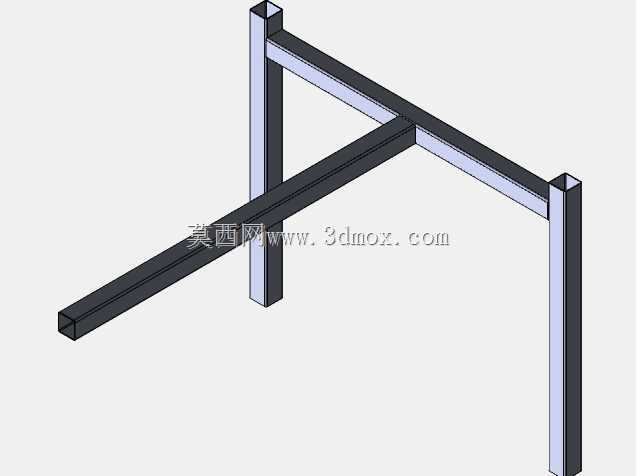

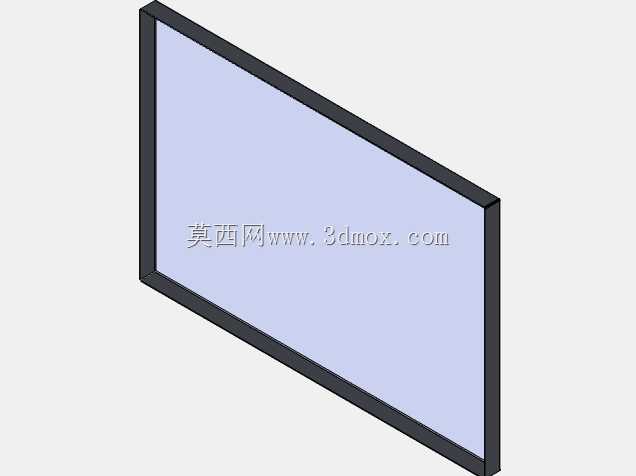

　　操作人员取放下层物品时不会被框架结构磕碰，作业动线更顺畅。底部配置四个万向脚轮，其中两个带刹车锁定结构，日常需要转场时可直接推动设备在洁净区走廊、不同生产工位间移动，无需额外搬运工具，到达指定工位后踩下刹车即可固定设备位置，避免作业过程中设备滑移影响操作精度，脚轮采用聚氨酯包胶材质，滚动时不会产生硬质摩擦噪音，也不会划伤环氧地坪或者PVC洁净地面，适配洁净车间的地面材质要求。设计过程中对整体受力做了校核，单立柱与上下层承载面的连接位置采用满焊加三角加强筋的结构，避免长期承重后出现焊缝开裂、层板倾斜的问题，下层平板边缘做10mm高的翻边处理，防止放置在台面上的圆形物料、液体容器滑落，上层框架的内空尺寸经过匹配设计，

　　可直接嵌入标准尺寸的物料周转盒，不需要额外固定即可稳定放置。安装边界方面，设备整体高度控制在1100mm以内，符合人体站立操作的舒适高度，操作人员取放物品时不需要过度弯腰或者抬手，降低长期作业的疲劳感，底座的长宽尺寸控制在800mm*600mm范围内，可顺利通过洁净区的标准宽度门体与设备间隙，不会在转场过程中出现卡滞，整体重量控制在25kg以内，单人即可轻松推动转场，不需要多人协同搬运。在实际生产场景中，这款托架除了制药车间使用，也可适配食品加工车间、实验室洁净区、电子无尘车间的物料暂存需求，不锈钢材质可耐受常规消毒剂的擦拭清洁，不会出现锈蚀、掉漆的问题，长期使用也能保持外观整洁，满足洁净区域的设备管理要求。结构建模过程中，

　　所有管材的壁厚、焊接坡口、脚轮安装孔位都做了参数化设计，可根据实际使用需求快速调整层板尺寸、整体高度、脚轮规格，比如需要承载更重物料时可更换更大规格的方管与重型脚轮，需要适配特定尺寸的周转容器时可直接修改层板的长宽参数，不需要重新搭建整体框架，大幅提升衍生设计的效率。
