制药冷藏储运移动推车结构设计

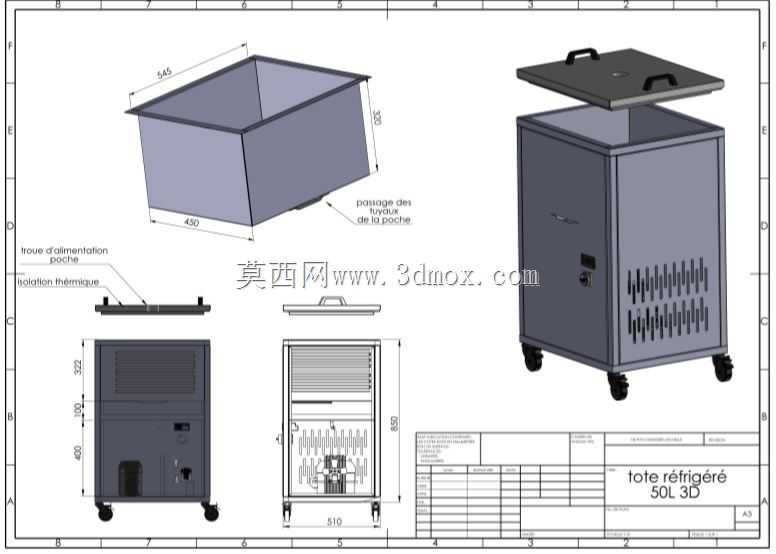

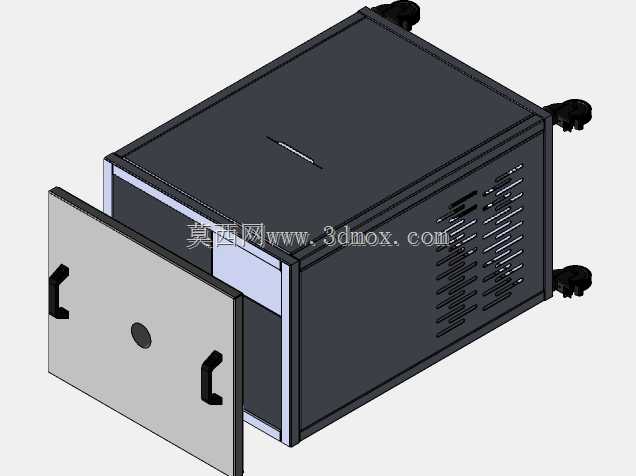

　　这款带冷藏功能的移动储运推车，主要面向制药生产、医药物流场景下的低温物料转运需求，适配车间工位间、洁净区与仓储区之间的短距离冷链输送作业，可承载需控温存储的药剂、生物样本、原辅材料等物料，避免转运过程中温度波动影响物料品质。从结构设计来看，整体采用立式柜式主体搭配可分离式内料箱的组合形式，底部配置四个万向脚轮，其中两个带刹车结构，既满足灵活移动的需求，也能在固定工位停靠时保持设备稳定，不会因地面轻微倾斜或人员触碰发生滑移。设备顶部设置带提手的密封盖板，盖板与柜体顶部的接触面做了密封胶条安装位预留，闭合后可阻断柜内外空气对流，减少冷量损耗，同时盖板可完全掀开，方便内部料箱的取放与清洁。柜体侧面预留了制冷组件的安装腔，

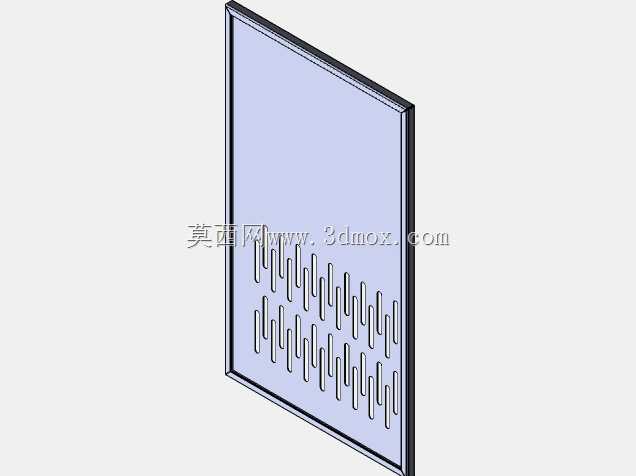

　　通风散热区域采用阵列式长圆孔格栅设计，既保证制冷系统工作时的空气流通散热效率，也能避免大尺寸杂物进入散热腔损坏内部组件，格栅的开孔尺寸经过核算，在满足通风量的前提下兼顾了柜体外观的整体性。柜体正面预留了温控模块、电源开关、状态指示灯的安装位，可直接适配常规的小型制冷机组控制组件，无需额外对柜体面板进行二次开孔加工，降低装配环节的工作量。内部配套的储运料箱采用敞口式方形结构，侧壁做了轻微的拔模斜度设计，空箱状态下可互相堆叠存放，减少仓储空间占用，料箱外部尺寸与柜体内腔预留的安装间隙控制在5毫米以内，既保证料箱可以顺畅放入柜体，也能减少料箱与柜体壁面的空隙，提升冷量利用效率。料箱底部设置了定位凸台，与柜体内部的定位凹槽配合，

　　放入后不会因推车移动发生窜动，避免内部盛放的物料倾洒。从尺寸边界来看，柜体整体占地尺寸控制在0.25平方米以内，可顺利通过制药车间常见的0.8米宽洁净通道、防火门，适配大部分生产区域的通行宽度要求，整体高度符合人体工程学设计，操作人员站立状态下即可轻松掀开顶盖取放物料，无需过度弯腰或抬手，降低长时间作业的疲劳感。设计过程中针对洁净场景的使用需求做了专项优化，柜体所有外露边角均做了R3以上的圆角处理，不存在尖锐凸起，避免清洁时划伤人员或刮破洁净服，所有外表面均为平整无凹槽的结构，不易积尘，可直接使用制药车间常用的消毒试剂进行擦拭清洁，不会出现清洁死角。柜体的承重结构采用框架式内支撑设计，外部钣金覆盖件通过螺栓与内部框架连接，拆卸方便，

　　后期维护制冷组件时仅需拆下对应侧的覆盖板即可操作，无需整体拆解设备。料箱采用食品级接触材料的适配设计，可直接接触药品类物料，无需额外铺设内衬，料箱侧壁标注了容量刻度，方便操作人员直观判断内部物料的盛放体积，避免过载。设备的供电接口设置在柜体侧面下部，位置远离地面清洁时的积水区域，避免清洁过程中进水引发用电安全隐患，接口处做了防水挡边设计，可抵御日常清洁时的飞溅水淋。在移动性能设计上，脚轮采用静音耐磨材质，在环氧地坪、PVC地坪等车间常见地面上移动时不会产生明显噪音，也不会刮伤地面涂层，适配洁净车间的地面保护要求。刹车结构采用脚踏式设计，操作人员无需弯腰即可用脚踩下实现驻车锁定，解锁操作同样可通过脚部完成，提升操作便捷性。针对冷链储运的温度保持需求，柜体壁面预留了保温层填充空间，可根据实际使用的温度要求填充不同厚度的聚氨酯保温材料，满足2-8℃常规药品冷藏、甚至更低温度的样本转运需求，保温层与内外钣金层之间做了防冷桥处理，避免柜体外部出现凝露现象，防止凝露滴水污染车间洁净环境。顶盖的提手采用内嵌式安装设计，提手顶面不高出顶盖平面，当需要临时在顶盖上放置轻型物料或记录板时，不会被提手硌挡，保持顶面平整。柜体内部还预留了温度传感器的安装走线槽，传感器探头可直接延伸至料箱附近，实时监测物料附近的实际温度，而非柜体出风口温度，保证温度监测数据的准确性，避免因冷量传递延迟导致的温度误判。
