制药厂流体输送橇装管路集成装置

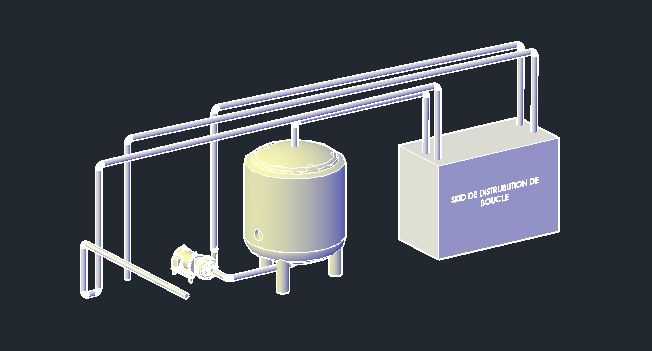

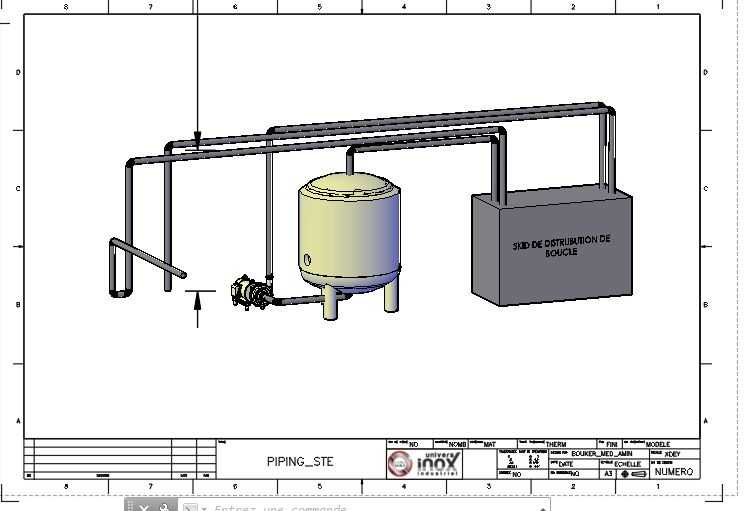

这套橇装集成装置主要面向制药生产环节的流体介质输送与分配场景，可直接对接原料药合成、制剂配液工段的物料转运需求，替代现场零散焊接组装的传统管路施工模式，减少现场安装的动火作业与配管误差。装置核心由立式承压储罐、离心输送泵、闭环分配管线、集成阀组与橇座框架组成，所有工艺管线均在预制阶段完成排布、焊接与试压，运抵现场后仅需对接进出口主管与动力线缆即可投入使用，大幅缩短产线搭建周期。设计阶段优先考虑制药工况的卫生级要求，储罐采用圆弧过渡支腿结构，罐底设置排污斜口避免介质残留，管线排布全程遵循无死角原则，所有弯头采用大曲率半径成型件，减少介质流动阻力与残留挂壁风险，同时预留CIP清洗接口，可兼容在位清洗流程。管线走向采用分层排布逻辑，主输送管线沿橇座上部框架敷设，回流管线贴近橇座侧边布置，既避免管线交叉干涉，也给日常巡检、阀门操作预留足够操作空间，泵组安装位置设置减震垫基座，进出口采用软连接结构，降低运行过程中的振动传递与管路疲劳损伤。安装边界方面，整套装置集成在统一橇座上，整体外轮廓适配标准集装箱运输尺寸，橇座底部预留叉车孔与地脚螺栓安装位，可直接固定在生产车间的硬化地面上，无需额外做复杂的设备基础。储罐的液位计接口、压力检测口均按照常规仪表安装尺寸预留，方便后期接入厂区的自动化控制系统，分配箱端设置多组介质出口，可同时对接多个下游用料点位，满足多工位同时供料的生产需求。设计过程中对管线的支撑点做了针对性加强，长距离直管段每隔固定间距设置管卡支撑，避免介质流动过程中产生管线震颤，泵出口位置设置止回结构，防止停泵时介质倒流造成叶轮反转损伤。整套装置的排布充分考虑了日常维护的可达性，泵组周边预留足够的拆装空间，过滤器、阀门等易损件位置均无结构遮挡，可直接完成拆卸更换作业，无需拆解周边管线。
