100升不锈钢储液桶配套支撑底座结构

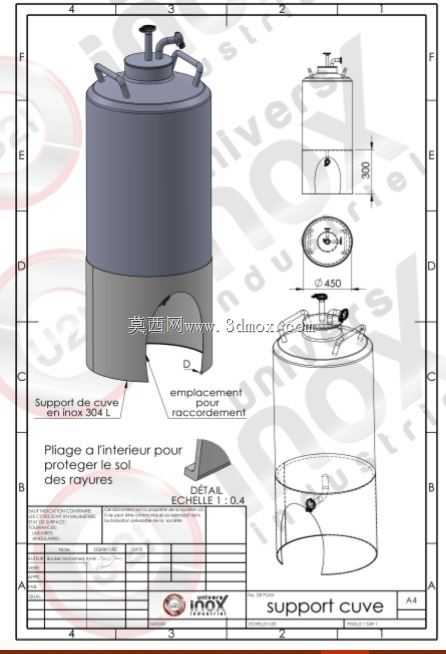

　　该结构针对100L容量的不锈钢储液桶设计配套支撑组件，主要面向小型化工配料、食品级流体暂存、实验室试剂中转、车间切削液循环储放这类需要固定放置圆柱型储液容器的场景，解决立式圆柱桶直接放置地面易磕碰、底部排液操作空间不足、桶身易滑移倾覆的实际问题。从结构设计逻辑来看，支撑组件采用下部包覆式承托结构，承托段高度覆盖桶身下段约三分之一区域，相比仅托住桶底的窄边支架，能有效限制桶体受侧向力时的倾斜位移，避免桶身从支架上滑脱。承托内壁做了向内翻边的圆弧过渡处理，不是尖锐的直角棱边接触桶壁，一方面可以分散桶体满载时的接触应力，避免不锈钢桶壁长期局部受压出现凹陷变形，另一方面能防止支架棱边刮擦桶体外壁，破坏不锈钢表面的钝化层，尤其适配食品、

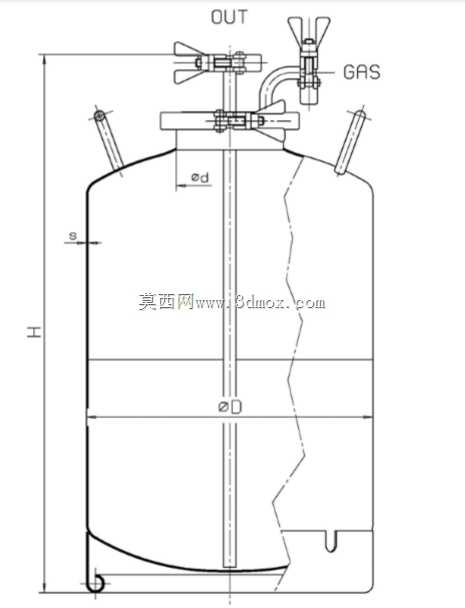

　　医药类场景对容器外壁无刮损、易清洁的要求。支撑底座底部预留了足够的离地间隙，对应桶身下部的排液阀安装位置，留出的操作空间可以直接对接排液管路、安装快装接头，不需要额外垫高桶体，日常排液、取样操作时不用俯身贴地，也能避免桶底长期接触地面积水、油污造成的外壁腐蚀。桶体顶部的结构设计兼顾了密封与操作需求，顶部设置带锁紧结构的快开人孔，搭配两个对称布置的吊装提手，方便空桶状态下的搬运移位，同时预留了两个管路接口，可分别接入进液管、呼吸阀或者液位检测元件，不需要在桶壁额外开孔改造，减少了二次加工带来的泄漏风险。从尺寸边界来看，桶体总高度控制在800mm范围内，最大外径450mm，支撑底座的外径略大于桶身最大直径，放置时的支撑投影面积更大，

　　重心更低，即使在有轻微振动的车间工位旁放置，也能保持稳定不会倾倒。支撑组件的承托部位开设有对应的缺口，刚好对准桶身下部的排液阀位置，不会遮挡阀门操作手柄，开关阀门时不需要探身到支架下方，操作可达性更好。细节设计上，桶身与支架的接触位置没有采用满焊固定的方式，而是预留了微小的适配间隙，桶体可以直接从支架上方吊入或者取出，方便定期将桶体吊离支架做内外壁的彻底清洁，也能适配同尺寸规格的其他圆柱储桶互换使用，不需要重新匹配支架。顶部的接口位置做了加厚处理，因为管路对接时会产生附加的侧向力矩，加厚的接口法兰能避免长期受管路拉力出现焊缝开裂。桶底设计为微凸的圆弧底，不是完全平底结构，配合支架的承托弧度，能让桶内液体完全排净，不会在桶底残留积液，

　　尤其适合存放易沉淀、需要彻底排空更换介质的使用场景。支撑底座的底部边缘做了外翻边处理，增大与地面的接触面积，如果是放置在环氧地坪的车间内，不会因为局部压强过大压坏地坪表面，也可以在外翻边上打膨胀螺栓孔，在需要长期固定的工位直接将支架锁固在地面，进一步提升防倾覆能力，适配有叉车通行、设备振动较大的车间环境。整套结构的建模过程中，所有配合面都做了公差适配预留，桶身与支架的配合间隙控制在1-2mm，既不会因为间隙过大导致桶体在支架内晃动，也不会因为间隙过小导致桶体吊装放入时出现卡滞，实际生产加工时，支架采用与桶身同材质的不锈钢板材折弯焊接成型，与桶体接触的部位全部做圆弧打磨处理，没有卫生死角，清洁时可以直接用高压水枪冲洗，不会积存污垢。
