制药车间四层钢制踏步梯结构设计

　　这款梯具的设计初衷是解决制药洁净车间内固定工位的短距离登高作业需求，区别于常规移动式登高梯，该梯具采用固定式落地结构，无需额外配置脚轮与移动锁定机构，整体框架采用等边角钢焊接成型，所有焊接位置均做满焊后打磨钝化处理，适配制药车间定期消毒清洁的工况要求，避免缝隙积尘滋生微生物。从实际使用场景来看，该梯具主要布置在制药生产线的配料工位、设备检修工位旁，用于操作人员登上1米左右高度的操作平台完成物料投放、设备参数调校、滤芯更换等常规作业，单级踏步的高度控制在180mm以内，踏步深度设置为250mm，符合人体工程学登高步幅要求，操作人员上下梯时无需刻意调整步幅，减少频繁上下梯带来的疲劳感。

　　结构设计上，整体采用侧置斜梁支撑结构，四根主立柱采用4040等边角钢制作，立柱底部设置100100mm的方形安装脚板，脚板上预留四个M12膨胀螺栓安装孔，可直接固定在环氧地坪上，安装时需保证整体框架的垂直度偏差不超过1/1000，避免长期受力出现框架倾斜。踏步板采用3mm厚花纹钢板弯折成型，踏步与斜梁之间采用段焊连接，每段焊缝长度不小于30mm，焊缝间距控制在150mm，既保证连接强度，也减少焊接变形量。顶层平台尺寸设置为600*500mm，平台边缘设置20mm高的挡边，防止放置在平台上的工具、小型物料滑落，平台额定承载能力不低于150kg，可同时承载一名操作人员与随身作业工具的重量。

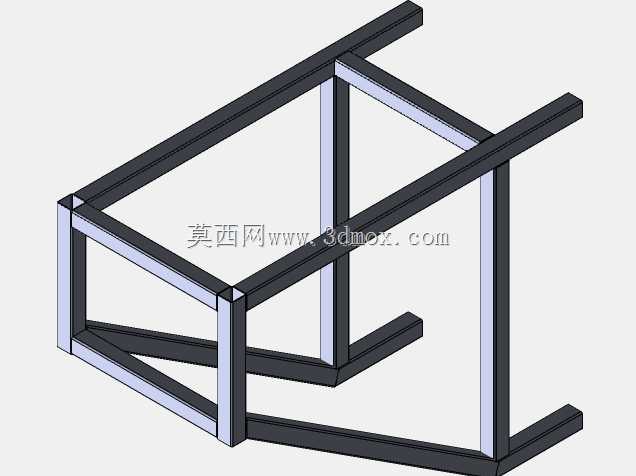

　　框架的横向支撑设置在距离地面150mm高度位置，采用与主立柱同规格的角钢焊接成矩形底框，既提升整体框架的抗扭刚度，也避免清洁时地面积水浸泡框架底部，延长梯具的使用寿命。斜向支撑除了承担踏步的承重功能外，还兼做侧面防护结构，斜梁顶部与顶层平台框架满焊连接，底部与底框、主立柱焊接固定，形成稳定的三角受力结构，无需额外加装侧面扶手即可满足1.2米以下登高作业的防护要求，减少整体结构的占用空间，适配车间内狭窄的通道布置需求。

　　尺寸边界方面，梯具整体总高度控制在1050mm，总长度为900mm，总宽度为600mm，安装时需预留至少100mm的侧面操作空间，避免梯具与周边生产设备、管线发生干涉。所有钢制构件表面均做环氧粉末喷涂处理，涂层厚度控制在60-80μm，涂层表面光滑无毛刺，耐受日常酒精、季铵盐类消毒剂的反复擦拭，不会出现涂层脱落、锈蚀问题。踏步表面的花纹深度不小于1mm，即使在车间地面潮湿、操作人员鞋底沾有少量水渍的情况下，也能提供足够的摩擦力，避免上下梯时出现滑倒风险。

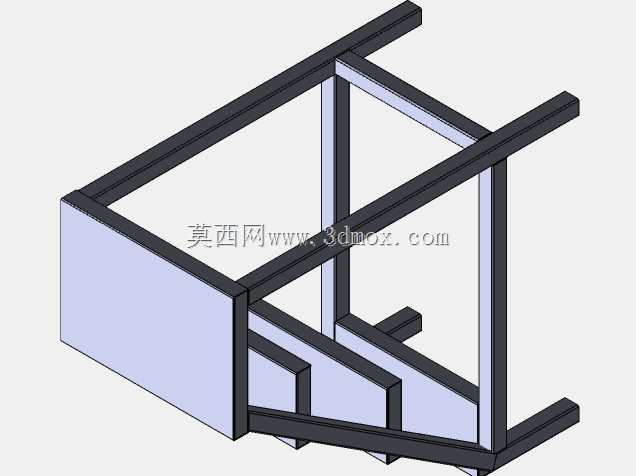

　　从建模逻辑来看，该模型采用自下而上的结构建模方式，先搭建主立柱与底框的基准框架，再依次添加斜梁、踏步、顶层平台构件，所有焊接位置均预留1mm的焊脚尺寸特征，还原实际加工的焊接结构细节，方便后续直接导出工程图用于生产下料。建模过程中对所有尖角位置做R2圆角处理，避免加工、安装、使用过程中出现尖角划伤操作人员的问题，符合机械设备安全设计规范。针对制药车间的洁净要求，模型中所有构件连接位置均避免出现直角缝隙，相邻构件贴合面做齐平处理，减少清洁死角，满足GMP车间的卫生管理要求。

　　实际选型应用时，可根据现场的登高高度需求调整踏步数量与单级踏步高度，若登高高度超过1.2米，可在现有结构基础上加装顶部防护栏杆，栏杆高度设置为900mm，栏杆中间设置300mm间距的横杆，进一步提升登高作业的安全性。该梯具除了制药车间使用外，也可适配食品加工车间、电子洁净车间、仓储区域的固定登高工位，结构简单可靠，加工制作难度低，日常维护仅需定期检查固定螺栓的紧固状态、焊缝是否出现开裂即可，无需复杂的保养流程，长期使用的维护成本极低。
