螺旋式环形金属连接锁紧构件结构设计

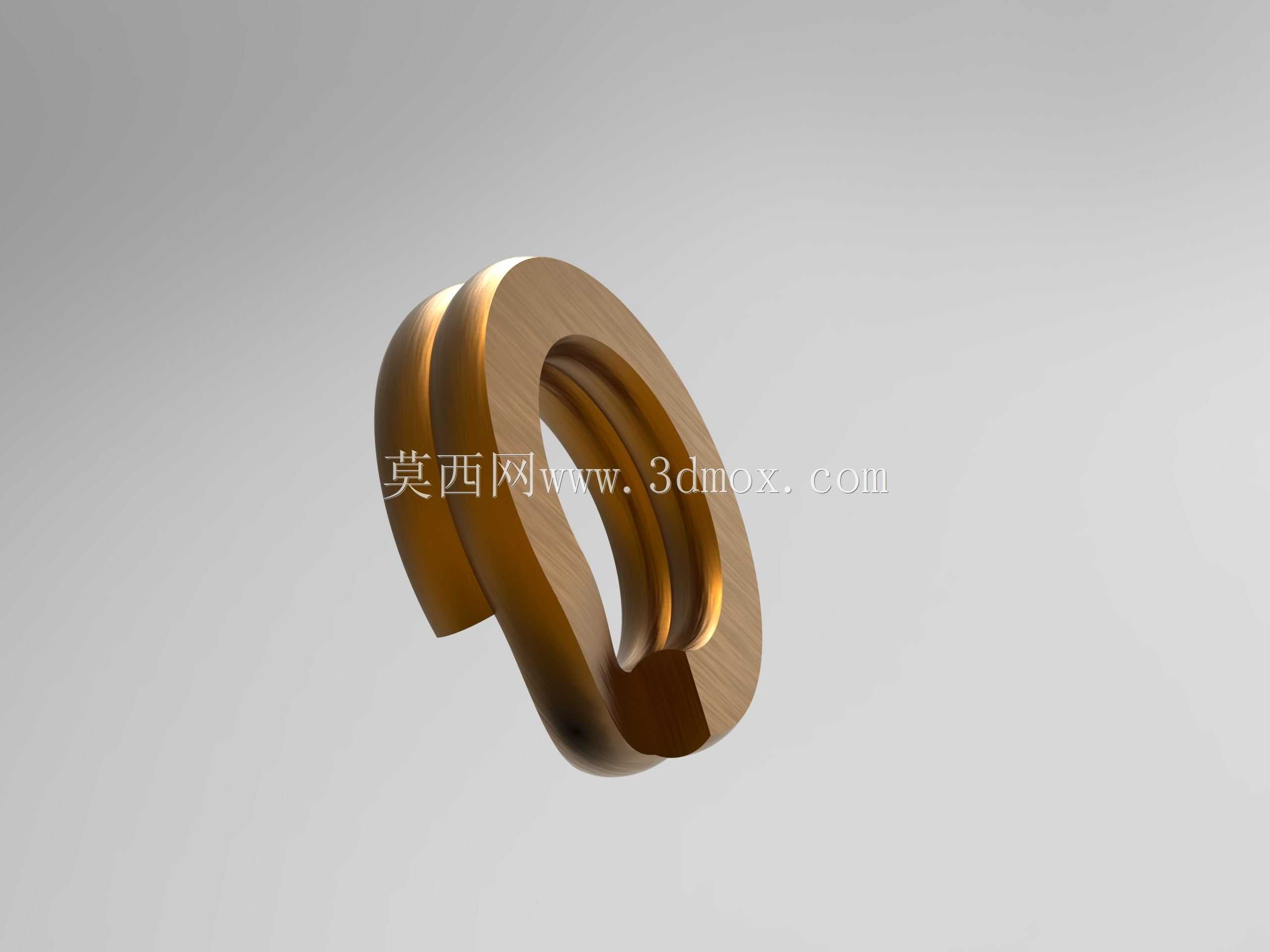

　　在紧凑型机电装配、小型通讯终端内部结构固定场景中，常规平垫圈、标准锁紧垫圈往往受限于安装空间，无法同时满足轴向预紧防松、径向限位的双重需求，这类螺旋式环形锁紧构件正是针对窄空间装配场景开发的定制化结构件。从实际装配逻辑来看，该构件采用单圈螺旋开口的环形结构设计，整体截面为带内凹卡槽的矩形轮廓，区别于标准弹簧垫圈的单斜面切口，该构件的螺旋升角控制在15度以内，安装时通过轴向施压使螺旋开口产生微量弹性形变，形变产生的回弹力可持续作用在被连接件的贴合面，抵消设备运行中产生的振动载荷，避免螺纹连接副出现回转松脱的问题。

　　设计过程中首先需要匹配对应螺纹副的公称直径，构件的内孔尺寸需比配套螺栓的大径预留0.2-0.3mm的装配间隙，避免安装时内孔与螺栓螺纹产生刮擦，影响装配效率；外圆尺寸则需要控制在被连接件沉孔的内径范围内，保证构件可以完全嵌入沉孔内部，不会突出装配面影响外部壳体的贴合。构件的螺旋开口错位量控制在1倍截面厚度以内，既保证足够的弹性形变行程，又避免形变量过大导致构件产生塑性变形，失去锁紧效能。内圈的环形凹槽设计并非冗余结构，在部分需要穿设细导线的装配场景中，凹槽可作为导线的走线限位槽，避免装配时导线被压紧在两个金属贴合面之间，造成绝缘层破损引发短路风险，这一细节设计在小型通讯终端、便携数码产品的内部装配中实用性极强。

　　从材质适配角度，该结构可根据使用场景选用不同金属材料，常规工业场景下选用65Mn弹簧钢经淬火回火处理，表面做镀彩锌防腐处理，可满足常规户外设备的防松与防腐需求；在有导电要求的装配场景中，可选用铍青铜材质加工，既保证弹性锁紧性能，又具备良好的导电性能，可作为接地连接的辅助导通件使用；在有轻量化要求的消费电子场景中，还可选用7075铝合金经硬质阳极氧化处理，在保证足够结构强度的前提下降低整体重量。

　　实际安装时，该构件无需额外的安装工具，直接套入螺栓杆后推至贴合面即可，相比双螺母防松、止动垫片防松等结构，该构件仅占用一个标准垫圈的安装空间，轴向安装高度仅为同规格标准弹簧垫圈的1.2倍，在轴向空间极度受限的折叠结构、旋转连接结构中，可大幅降低整体装配的空间占用。需要注意的是，该构件的螺旋旋向需要与配套螺纹的旋向保持一致，当螺纹副受振动产生回转趋势时，构件的螺旋面会进一步楔紧贴合面，强化防松效果，若旋向相反则会大幅降低锁紧可靠性，这是结构选型与装配过程中需要重点核对的参数。

　　在结构强度校核环节，需要针对构件的最大形变应力做有限元验证，确保在额定预紧力下，构件的最大应力低于材料的屈服强度，保证反复拆装后仍能保持稳定的弹性回弹力；同时需要校核接触面的压应力，避免构件压伤被连接件的表面，尤其是在被连接件为铝合金、工程塑料等软质材料时，可适当增大构件的端面接触面积，降低接触面压强，防止长期受压后接触面产生凹陷，导致预紧力衰减。该结构除了螺纹防松的用途外，在部分旋转轴的轴向限位场景中，也可作为弹性挡圈的替代件使用，通过调整螺旋开口的尺寸，可适配不同直径的轴类零件，相比标准卡簧，该结构的安装无需卡簧钳，在狭小的设备内部腔体中装配效率更高，且不会出现卡簧脱出卡槽的失效问题。
