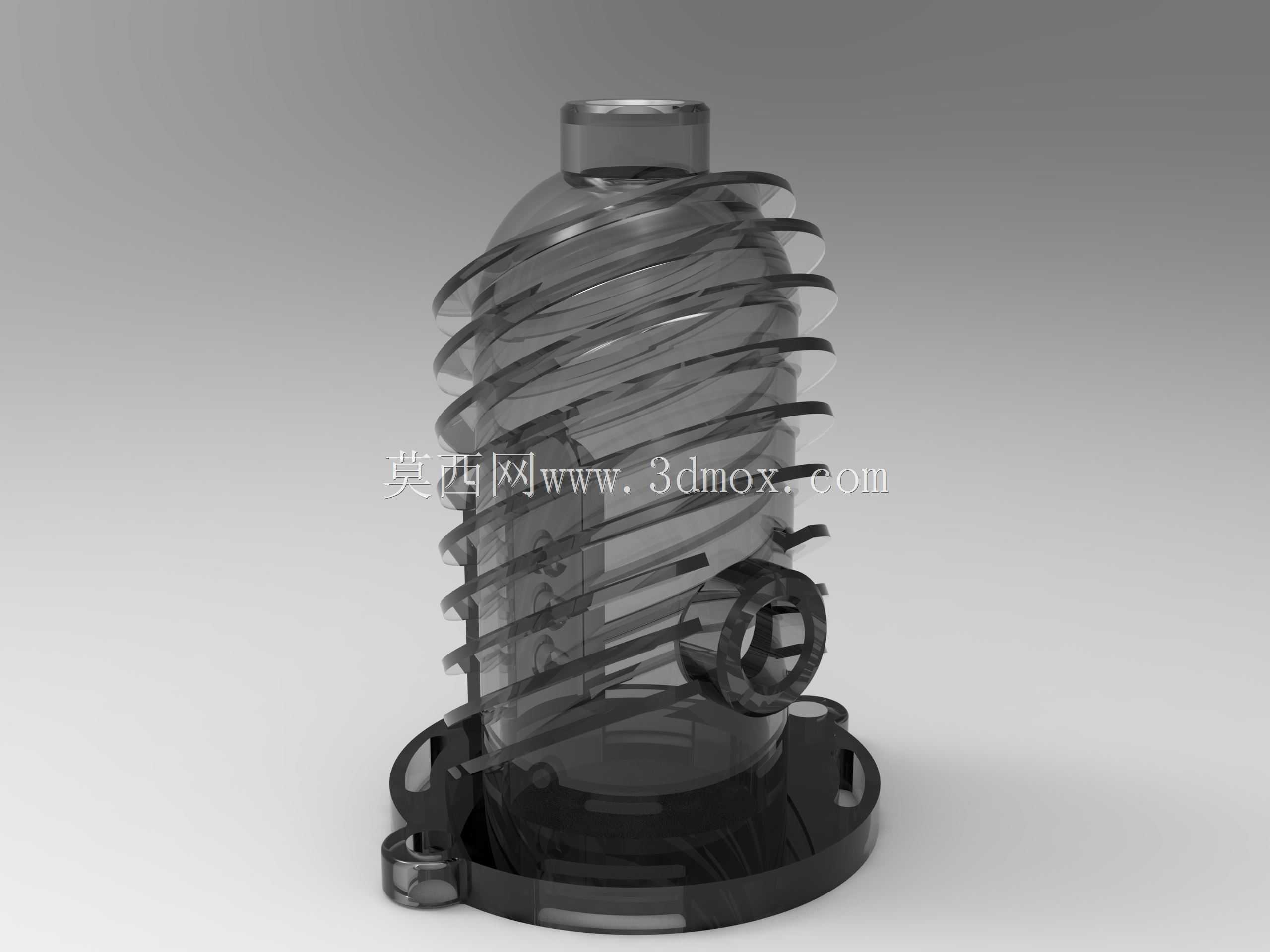

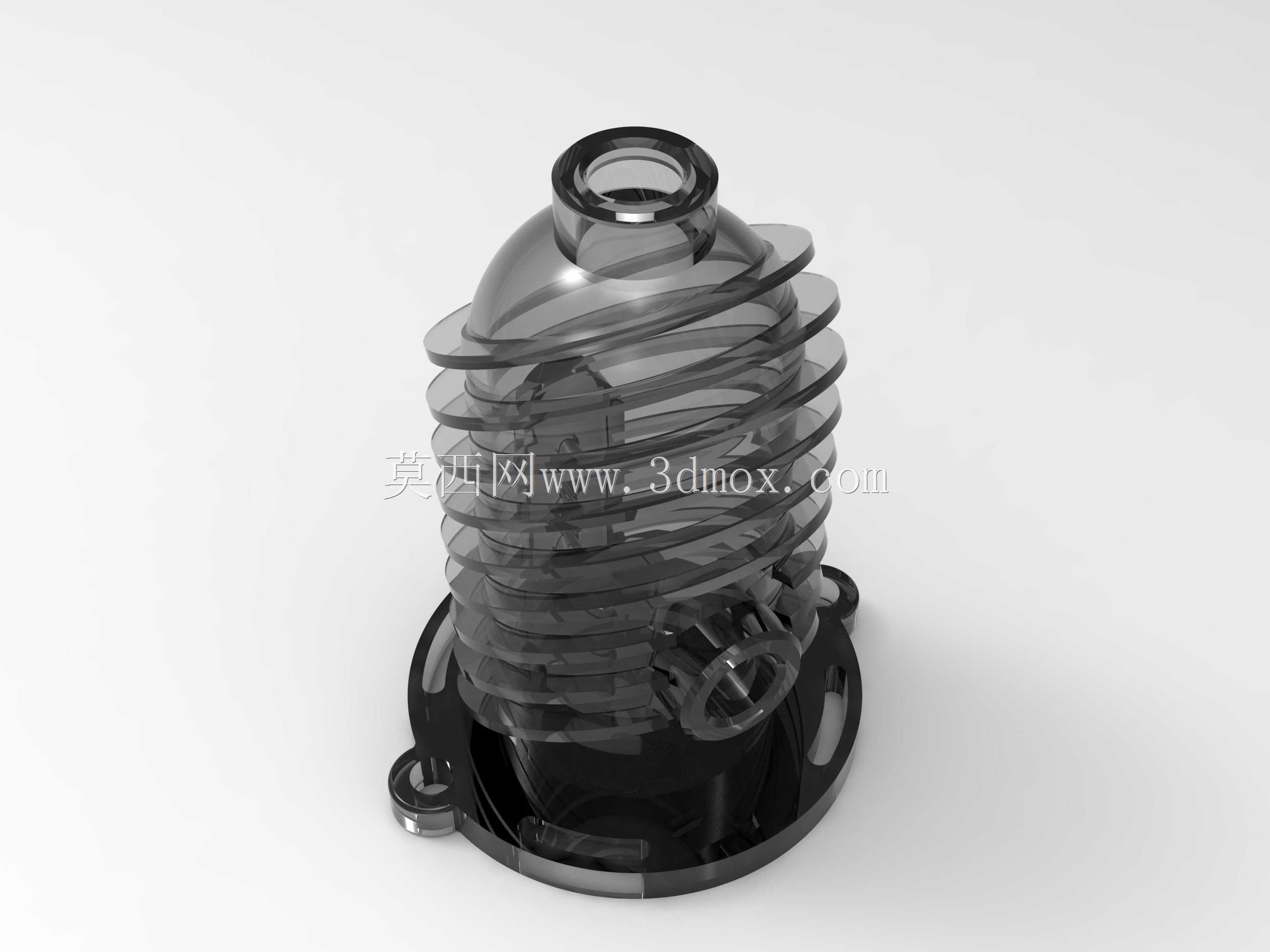

带法兰安装底座的螺旋肋透明储液瓶结构

　　这款带安装底座的螺旋肋储液容器，最初是为小型台式生化分析设备的试剂存储单元开发的结构件，在实际设备布局中，它承担着定量试剂暂存、流体缓冲的作用，同时要适配设备内部紧凑的安装空间，还要满足日常维护时快速拆装、观察液位的实际需求。从结构设计的逻辑来看，瓶身采用半透明PC材质的选型思路，首先是为了让运维人员无需拆卸管路就能直接观察内部剩余液量，避免试剂耗尽导致的设备空转故障，其次半透明材质的抗冲击性优于普通玻璃，能承受设备运行过程中产生的持续微振动，不会出现常规玻璃容器易碎裂的问题。瓶身外侧的环形螺旋肋并非装饰性结构，每一圈肋条的厚度、凸起高度都经过受力校核：当容器内部存在正负压力波动时，螺旋肋能将环向应力均匀分散到整个瓶壁，相比光滑壁面的同容积容器，壁厚可以减薄30%左右，既降低了材料成本，也能避免薄壁容器在负压工况下出现吸瘪变形的问题，同时螺旋肋的走向也能在液体加注时引导流体沿壁面流下，减少液体飞溅产生的气泡，避免气泡进入下游管路导致的计量精度偏差。瓶口位置采用标准外螺纹设计，适配通用的旋盖式密封接头，不需要额外定制非标密封件，后期维护更换密封件的成本极低，螺纹收尾处做了退刀槽平滑过渡，避免应力集中导致的瓶口开裂问题。瓶身下部侧置的快插接口，轴线与瓶身底座安装面呈15度仰角，这个角度是经过流体仿真验证的：当设备停机时，接口位置高于瓶底的沉渣区，能避免沉积的杂质进入下游管路，同时仰角设计能让管路连接时的操作空间更充裕，

　　不需要额外弯折管路就能完成接头插拔，减少管路弯折导致的流道阻力增大问题。底部的法兰安装底座是整个结构的安装基准，法兰盘上开有三个对称分布的安装沉孔，沉孔的深度刚好能让M3内六角螺丝的头部完全埋入法兰平面，不会突出底面影响安装平整度，法兰与瓶身衔接的位置做了一圈R3的过渡圆角，避免直角衔接处的应力集中，在设备持续振动的工况下，这个过渡结构能将衔接位置的疲劳寿命提升4倍以上，不会出现长期使用后瓶身与底座断裂分离的问题。法兰底面设计有一圈0.5mm深的密封槽，安装时可以嵌入O型密封圈，直接将容器固定在设备的安装面板上就能实现端面密封，不需要额外打密封胶，拆装维护时不会残留胶渍影响后续密封效果。从安装边界尺寸来看，

　　整个容器的最大外径控制在68mm，总高度不含瓶盖为92mm，法兰盘直径82mm，这个尺寸刚好能适配台式分析设备内部预留的70mm宽度安装位，相邻安装位之间不会出现干涉，同时容器的有效容积为120ml，刚好满足单批次检测流程的试剂消耗量，不需要中途频繁加注。在实际建模过程中，瓶身的螺旋肋采用变螺距设计，靠近瓶口位置的肋条间距更大，靠近底座位置的肋条间距更小，这是因为下部瓶壁承受的液体静压力更大，更密的肋条能提供更好的结构支撑，而上部肋条间距加大可以减少材料用量，同时让液位观察更清晰。侧接口的内径为6mm，适配常规的6*4mm流体软管，接口根部做了1mm高的防脱凸台，软管套入后用管箍固定就能承受0.3MPa的流体压力，

　　不会出现管路脱开的漏液问题。整个瓶身的内壁做了镜面抛光处理，表面粗糙度达到Ra0.8，液体残留量小于0.2ml，能减少试剂的浪费，同时光滑的内壁也不容易附着杂质，日常清洗时只需要用纯水冲洗就能达到清洁要求，不需要复杂的擦拭流程。在结构验证阶段，这个结构经过了1000小时的持续振动测试、0.4MPa的水压耐压测试、-10℃到60℃的温度循环测试，所有测试项都满足设备的使用要求，不会出现变形、漏液、开裂的问题。除了生化分析设备的应用场景，这个结构稍作调整也可以用在小型喷墨设备的墨水存储、桌面级3D打印设备的光敏树脂供料、小型园艺设备的营养液存储等场景，只需要根据不同流体的兼容性调整壳体材质，比如换成PP材质就能适配弱酸碱试剂，换成PETG材质就能适配光敏树脂类材料，整体的结构强度、安装方式都不需要做大幅改动，具备很强的场景适配性。
