折叠式四旋翼航拍无人机结构设计

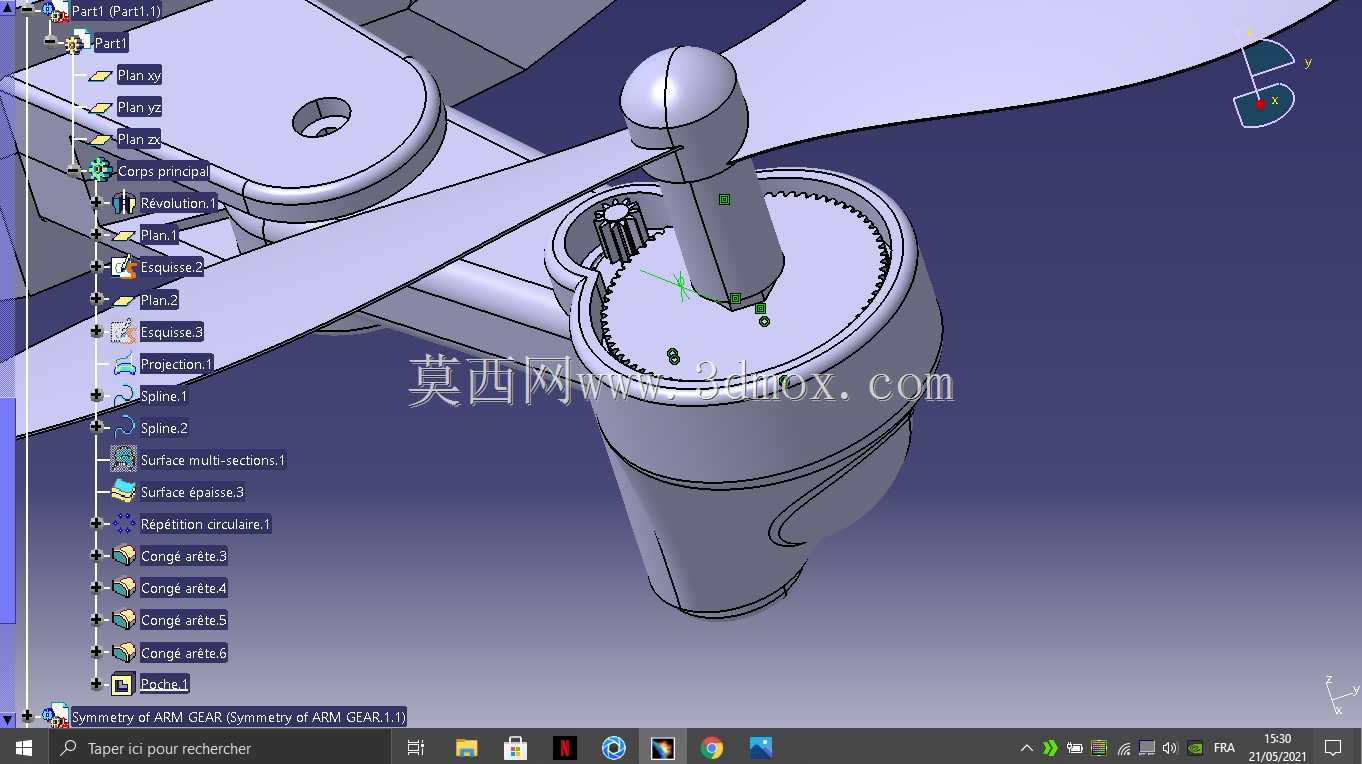

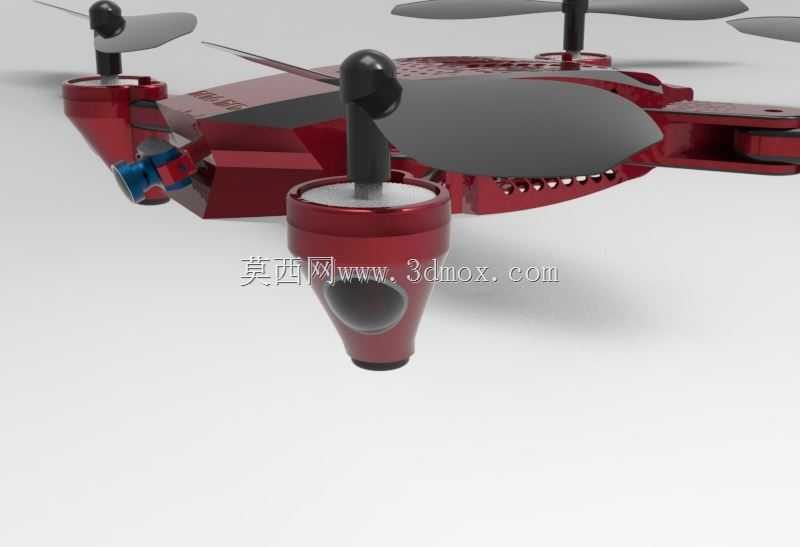

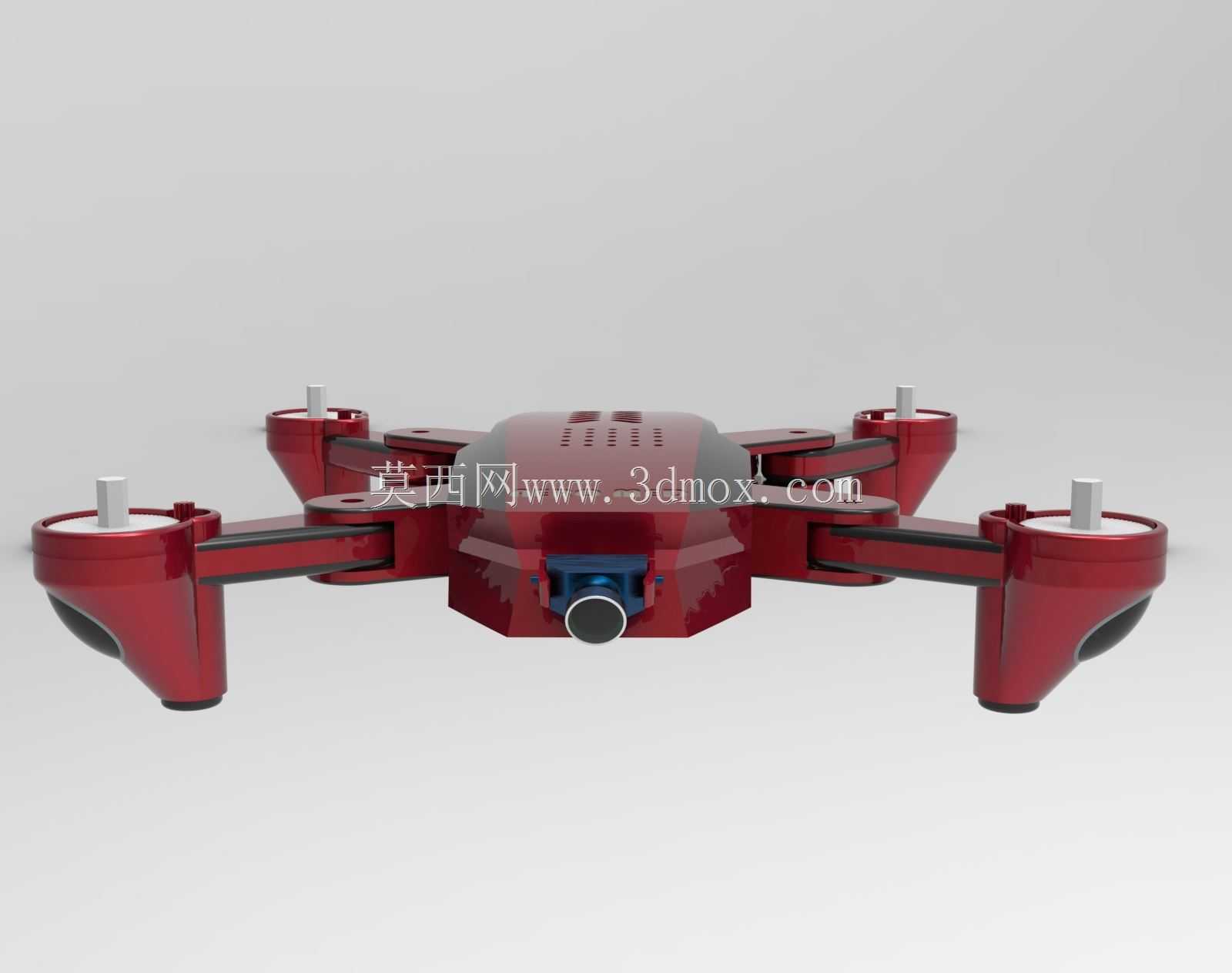

　　这款四旋翼飞行器的结构设计，首先围绕消费级近景航拍的日常使用场景展开，日常外出携带时，机臂可沿机身铰接位置向内折叠收纳，折叠后整体轮廓可适配常规双肩包的数码隔层尺寸，无需额外配备专用防护箱，大幅降低户外拍摄的携行负担。展开状态下，四个机臂以机身中心为原点呈十字对称分布，每个机臂末端的电机安装座预留了标准的无刷电机定位孔位，安装孔的同轴度公差控制在0.05mm以内，可避免电机安装偏斜导致的动平衡失衡问题，减少飞行过程中的高频振动传递到机身前端的摄像模块，保证拍摄画面的清晰度。机身主体采用上下壳扣合的结构形式，内部预留了飞控板、电池仓、图传模块的分层安装空间，电池仓位于机身重心位置，可在更换不同容量电池时尽可能减少整机重心偏移，

　　降低飞控系统的姿态修正负荷。前端的摄像模块采用下沉式安装设计，镜头突出机身下表面的高度经过反复校核，既保证了镜头前向、下向的拍摄视角不会被机臂或者起落架遮挡，又避免镜头突出过多导致起降时容易磕碰地面异物。机臂与机身的铰接位置设计了阻尼定位结构，展开到位后可自动锁止，无需额外的卡扣操作，锁止后的机臂可承受飞行过程中电机产生的最大拉力，不会出现飞行中机臂折叠的安全隐患。机身底部的起落架采用一体化弧形设计，与下壳为同一结构件，省去了额外的起落架安装工序，弧形底面可在不平整的地面起降时提供稳定的支撑，同时减少飞行过程中的风阻。从结构强度角度考虑，机臂主体采用薄壁加筋的结构形式，在保证整体重量控制在合理区间的前提下，提升机臂的抗扭刚度，

　　避免急加速、急转向时机臂产生过大形变影响飞行姿态。电机安装座与机臂的连接位置做了加厚处理，可分散电机运转时产生的振动应力，避免长期使用后连接位置出现疲劳断裂。机身内部的走线槽沿机臂内侧布置，从电调到电机的动力线、从飞控到电调的信号线都可嵌入走线槽内，避免走线外露被螺旋桨打到，同时也能减少杂乱走线对机身内部气流的影响，提升电池散热效率。摄像模块的安装位置预留了减震球的安装位，可通过四个硅胶减震球将摄像头与机身主体柔性连接，进一步过滤电机运转产生的高频微振动，提升航拍画面的稳定性。整机的安装边界经过多轮迭代校核，折叠状态下所有突出部件都不会超出机身最大轮廓，机臂折叠后不会挤压到机身侧面的功能按键以及前端的镜头，

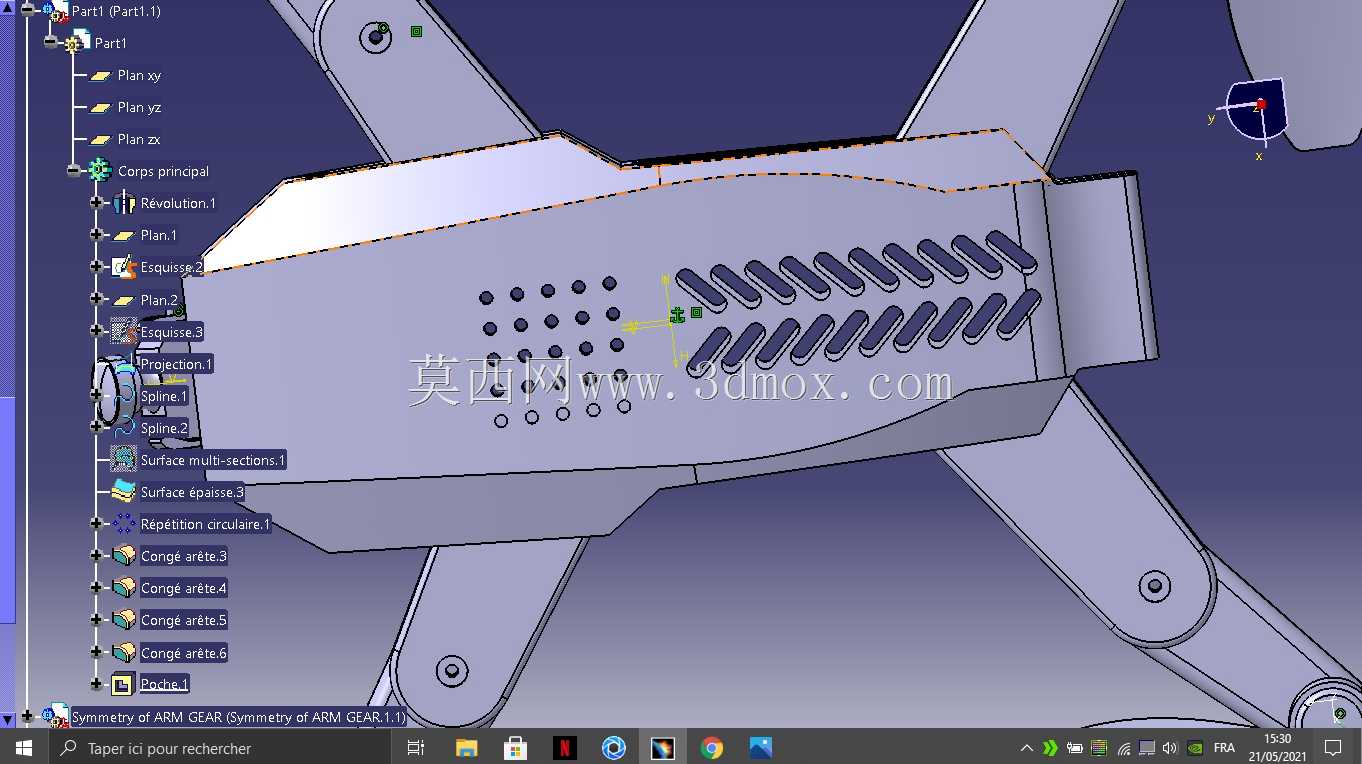

　　收纳状态下即使受到一定的外力挤压，也不会出现结构件损坏的情况。飞行状态下，螺旋桨旋转形成的桨盘平面不会与机身、起落架产生干涉，每个机臂的长度经过匹配计算，相邻螺旋桨的桨尖间隙保持在10mm以上，避免桨尖涡流互相干扰影响飞行效率。机身顶部预留了散热格栅的位置，格栅的开孔方向与飞行时的前进气流方向一致，飞行过程中气流可直接穿过格栅带走飞控、电调工作产生的热量，避免长时间飞行时内部元器件过热降频。从实际使用的角度出发，这款结构设计兼顾了便携性与飞行稳定性，没有为了极致压缩收纳尺寸过度牺牲机臂长度与结构强度，也没有为了提升飞行性能设计过大的整机尺寸导致携带不便，各个部件的安装位置都充分考虑了日常组装、维护、更换配件的操作空间，比如电池仓的开口尺寸预留了足够的手指操作空间，更换电池时无需借助额外工具即可快速插拔；电机安装座周围预留了螺旋桨扳手的操作空间，更换螺旋桨时无需拆卸机臂即可完成操作。
