双腔体金属传感安装基座结构

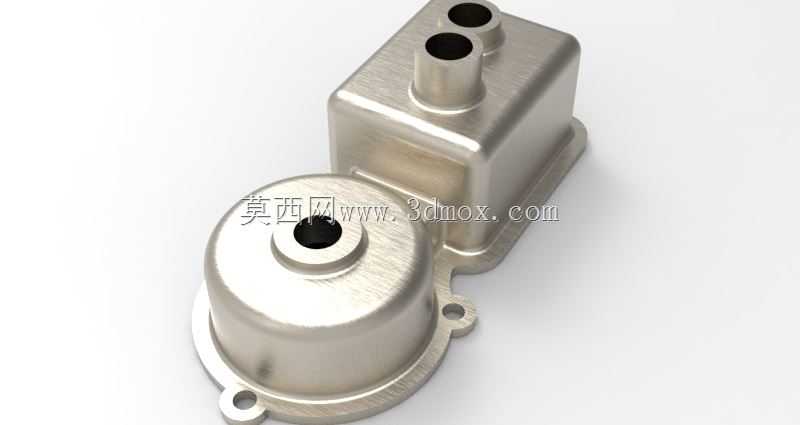

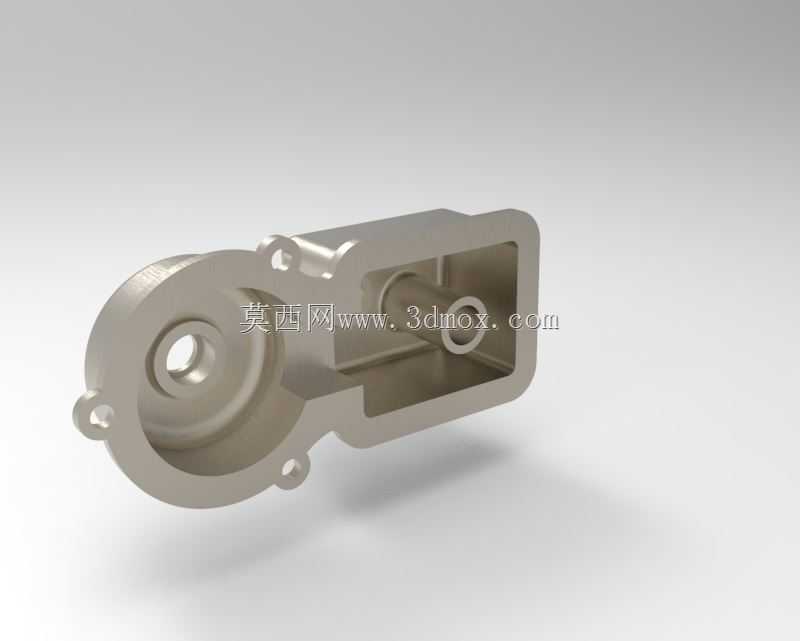

　　该构件属于小型机电系统中的金属安装基座，整体由下部圆形腔室与上部方形腔体组合而成，两个功能区域通过一体过渡的连接段相连，外观呈现拉丝金属质感，适合作为传感器、小型阀组或流体控制元件的承载外壳。下部圆形腔室顶部设置中心通孔，周向带有外延安装法兰，法兰上预留固定孔位，可通过螺栓将整个部件锁定在设备面板、支架或相邻机体表面；圆形腔体内部可容纳膜片、感应元件、小型转轴或密封组件，中心孔用于介质通入、信号探测或轴件穿出。上部方形腔体顶部伸出两根不同高度的圆柱接口，接口内孔贯通，可对接软管、硬管或快插接头，用于气路、液路的进出连接，双接口布局能够区分输入与输出通路，减少外接管路交叉。方形腔体侧壁采用圆角过渡，底部带有加宽唇边，既提升壳体刚性，也为密封垫、焊接边或压装配合预留结构空间。

　　从实际布置角度看，这类零件常见于通讯终端周边的小型控制模块、车载辅助装置、实验检测夹具以及轻型自动化设备中，承担元件防护、介质导流和安装定位三重作用。圆形腔朝下贴合安装面时，法兰孔承担主要机械载荷，方形腔位于侧上方，两根管接头朝向便于插拔管路的方向，能够在紧凑空间内完成走线与走管。建模时需要重点控制腔体壁厚均匀性，尤其在圆腔与方腔相接的拐角处，壁厚突变容易造成压铸或机加工后应力集中；外轮廓圆角不仅降低磕碰风险，也有利于金属冲压、拉伸或数控加工时的刀具路径连续性。

　　安装边界方面，下部法兰的外径决定了最小平面占用区域，固定孔之间的孔距需与配套支架一致；上部两管接头的中心距、外径和高度决定了管路弯曲半径，周围应预留手指或扳手操作空间。方形腔体背面与圆形腔外缘形成阶梯轮廓，在整机排布时可利用该阶梯避让相邻电路板、线束接插件或固定筋位。中心孔与顶部两接口之间在壳体内部形成连通或分区通道，设计时可根据功能需要加入隔板、密封圈槽或挡油结构。若用于压力检测，圆腔中心孔可作为压力引入端，上方两接口分别承担泄压和参考气路；若用于小型传动机构，圆腔可容纳回转件，方腔则容纳限位开关或接线端子。

　　结构细节上，法兰小孔采用沉台或光孔形式，能够避免螺栓头干涉底部密封面；管接口端部保留平直圆柱段，便于卡箍、胶管或O形圈压装。壳体外表面无复杂装饰特征，强调功能导向，各拔模方向、圆角半径和孔口倒角均围绕加工与装配展开。三维造型时可先建立下部回转体，再搭建上方盒体并合并实体，随后通过抽壳形成内腔，补充法兰、管嘴、安装耳和孔特征；对密封配合面应单独控制平面度与孔径，对非配合外观面则可统一圆角和壁厚。该结构在保证较小体积的同时，兼顾了管路连接、元件容纳和可靠固定，适合作为轻型机电产品中集成度较高的金属功能件。
