带防滑纹理螺纹口便携饮用水瓶结构设计

　　日常流通的瓶装饮用水容器，在快消品包装、户外作业补给、应急物资储备场景中承担核心盛装功能，这款瓶体结构的设计，需要平衡盛装容量、握持稳定性、堆叠适配性、材料利用率多维度的工程需求，并非简单的回转体拉伸建模。从结构逻辑来看，瓶身中段的环形凹凸纹理，并非仅为外观装饰，首先是解决薄壁PET瓶身的刚性不足问题——常规0.2-0.3mm壁厚的瓶坯吹塑成型后，光滑瓶壁在盛装常温液体、堆叠受压时极易出现凹陷变形，环形加强筋结构可以在不增加壁厚的前提下，将瓶身径向抗挤压强度提升40%以上，同时这些凹凸纹理刚好匹配人手握持时的指腹贴合弧度，即使瓶身外壁凝结冷凝水，也能通过纹理间隙形成排水通道，避免湿滑脱手。瓶口位置采用标准螺纹结构，

　　匹配通用口径的瓶盖密封件，螺纹段的退刀槽位置做了圆弧过渡处理，避免吹塑成型时出现应力集中导致的瓶口开裂，同时瓶口端面的密封平面平面度控制在0.1mm以内，保证铝箔垫片或硅胶密封圈压合后无渗漏。瓶底的内凹花瓣式结构，是整个瓶体设计的核心受力部位，一方面内凹结构可以让瓶体在灌装高温液体时，预留材料热膨胀的形变余量，避免瓶底外凸导致放置不稳，另一方面多瓣式的支撑筋可以将整箱堆叠时的垂直载荷均匀分散到瓶底整个圆周，单瓶垂直承重可达到80kg以上，满足仓储堆码6层以上的载荷要求。从建模逻辑来看，整个瓶体采用曲面建模思路构建，首先绘制瓶身的轮廓引导线，通过扫描生成基础回转曲面，再通过环形阵列生成瓶身的防滑加强纹理，瓶口螺纹采用螺旋扫描切除生成，

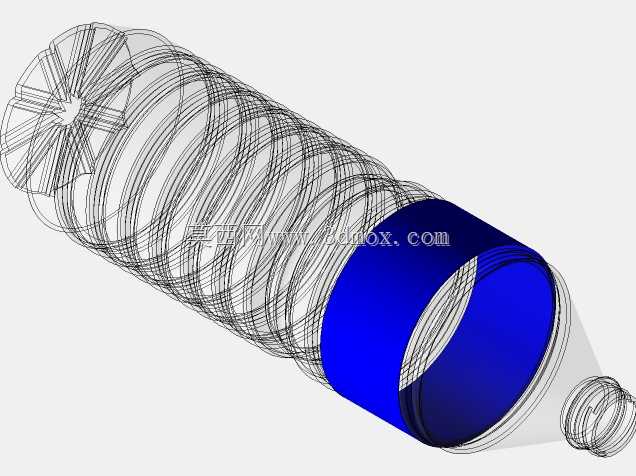

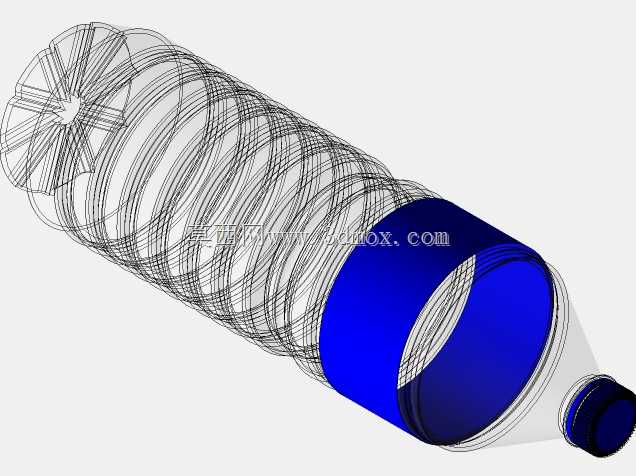

　　注意螺纹收尾处做渐消处理，避免实际生产中出现飞边；瓶底的花瓣结构通过多截面曲面混合生成，所有曲面交接位置都做了R2-R5的圆角过渡，完全匹配吹塑模具的加工工艺要求，避免出现尖角导致的应力开裂。尺寸边界方面，这款瓶体的总高度控制在230mm左右，瓶身最大直径66mm，刚好适配常规自动售货机的货道尺寸，瓶口外径28mm，匹配行业通用的28mm口径瓶盖，不需要单独开模制作密封件；瓶身标签粘贴位置预留了宽度80mm的光滑圆柱面，没有凹凸纹理干扰，保证自动贴标时标签粘贴平整无褶皱。实际应用中，这款瓶体结构不仅可以用于盛装饮用水，调整壁厚参数后也可以盛装碳酸饮料、果汁等饮品，瓶身的纹理样式可以根据品牌需求做局部调整，但核心的受力结构、瓶口尺寸、

　　瓶底支撑结构都可以通用，大幅降低后续衍生产品的开模成本。建模过程中需要特别注意壁厚的均匀性，吹塑成型的瓶体壁厚偏差不能超过0.1mm，否则会出现局部过薄导致的承压不足，或者局部过厚导致的材料浪费，曲面构建完成后需要做壁厚分析、拔模分析，确认所有外表面的拔模角度都大于1.5度，满足吹塑模具的脱模要求，避免生产时出现粘模、拉伤的问题。
