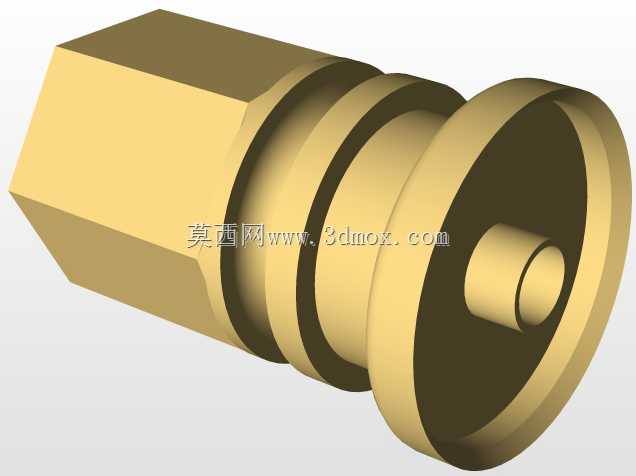

直通式螺纹连接水阀内部剖切结构

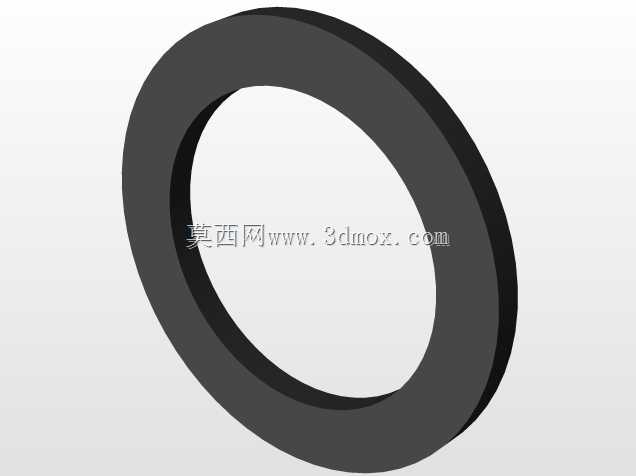

　　该水阀结构以中小口径流体管路的通断与流量调节为核心使用场景，常见于小型供水支路、实验台水路、设备冷却回路以及紧凑型给排水系统中。整体采用直通式流道布局，介质从一端进入后沿轴向穿过阀芯控制区域，再从另一端流出，流道转折少，在全开状态下可降低局部压损。阀体外部设置多段螺纹连接结构，用于与上下游管路直接旋合，端部外圆和台阶面承担安装定位作用，装配时可通过螺纹旋入深度控制轴向贴合位置，台阶端面则为密封垫圈提供压紧边界。

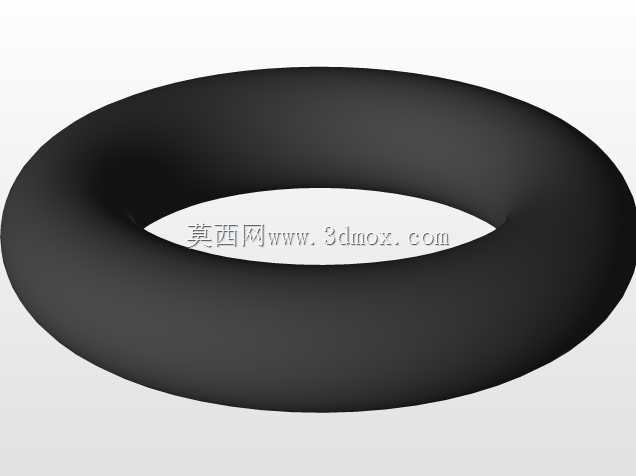

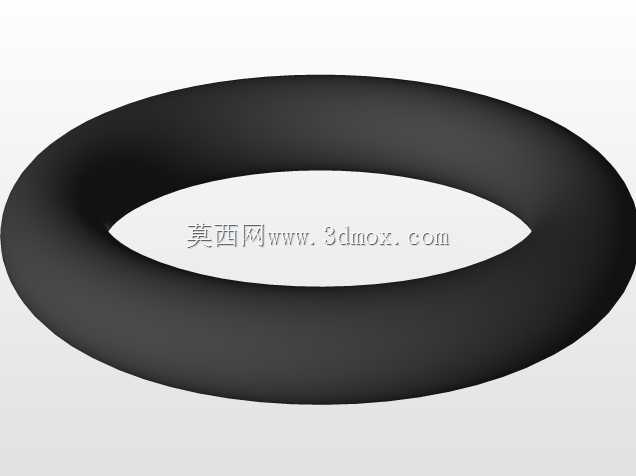

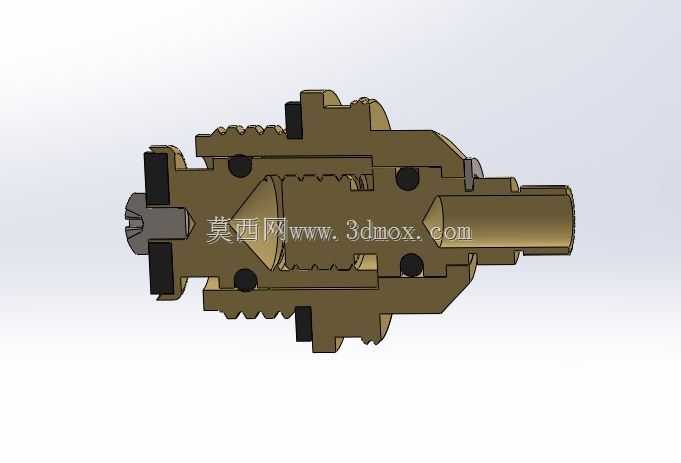

　　从剖切呈现的内部结构看，阀芯与阀体之间通过配合面实现水路启闭，控制件动作时改变流通截面，从而调节水流通过能力。阀体内腔布置有环形密封件，黑色圆形截面元件对应弹性密封圈位置，分别设置在阀芯运动副和端部连接区域，用于阻断介质沿配合间隙外泄。密封槽的宽度、深度与密封圈压缩量需要在建模时同步校核：压缩量过小会造成低压渗漏，过大则增加操作阻力并加速橡胶件永久变形。

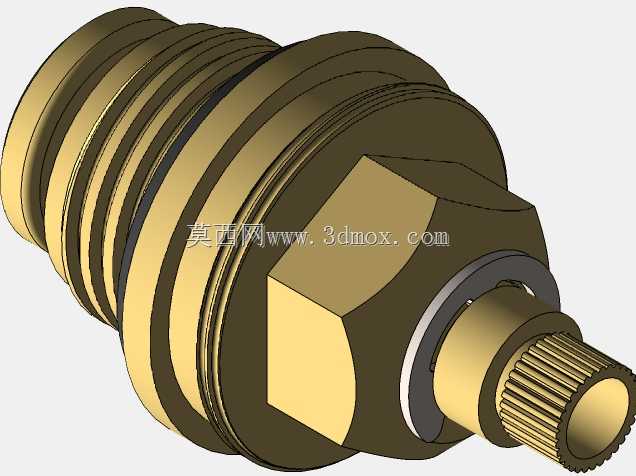

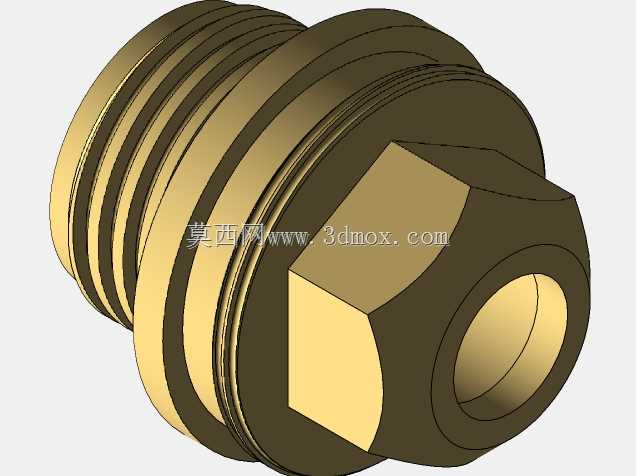

　　外形设计上，阀体中部采用多边形受力结构，便于扳手夹持并在管路安装时施加扭矩；两端接头保留圆柱导向段，使管路对接时更容易保持同轴。中部外侧的齿状或棱边结构并非单纯装饰，它可以增加握持和装夹摩擦力，也能在紧凑空间内为工具提供受力点。端部接头的螺纹公称直径、有效旋合长度以及六角夹持尺寸构成主要安装边界，布局时应在阀体两侧预留足够的扳手空间，避免与邻近管夹、墙板或设备骨架发生干涉。

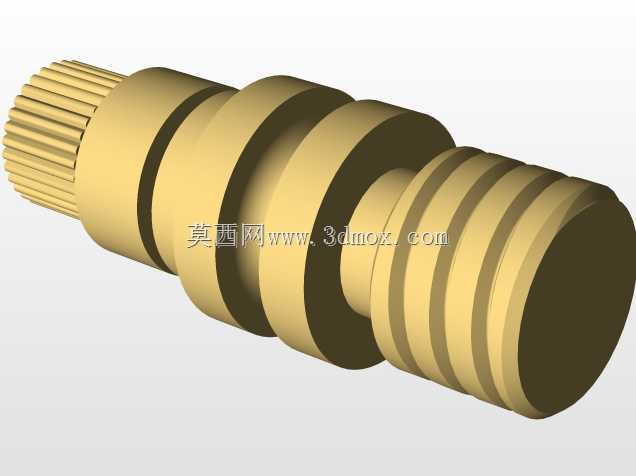

　　建模过程中，内腔不应只按外观实体简单抽壳。水阀的关键在于流道、密封槽、阀芯配合段和端部螺纹之间的尺寸链关系。流道入口直径、阀芯最大开启行程、密封座接触宽度共同决定流通能力；若阀芯升程不足，即使阀体外形完整，实际通水面积也会偏小。螺纹段与内部流道之间需要保留足够壁厚，以承受供水压力和安装扭矩，薄壁区域在剖切检查中应重点核对。密封圈槽底直径、槽口圆角以及装配导入倒角也需要明确表达，否则后续加工或3D打印时容易出现密封圈剪切、装配卡滞等问题。

　　在实际选型和结构复核时，可先依据管路口径确定两端连接螺纹，再根据安装空间限制阀体总长和最大外接圆尺寸。该类阀件通常靠近设备面板或管路分支处布置，因此轴向长度、扳手夹持位置、操作件运动方向都要纳入周边装配检查。若用于冷却回路，还应关注阀腔内滞留区，避免长时间停机后形成沉积物堆积；若用于频繁调节场景，则阀芯导向段长度和密封件摩擦位置需要重点优化，以减少动作卡滞。

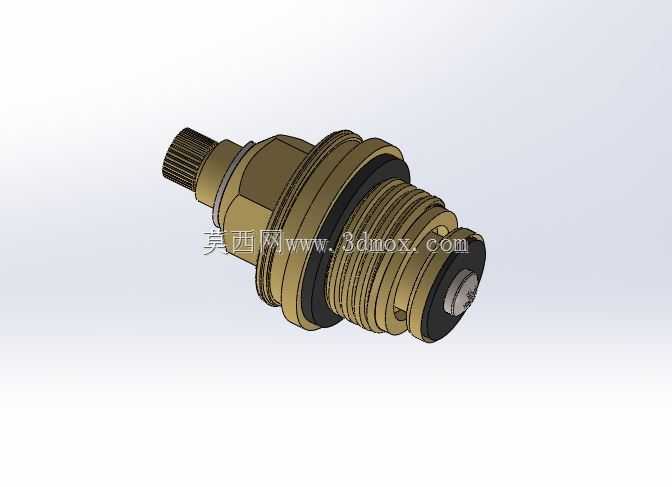

　　三维结构表达时，剖切视图能够清楚展示阀体、阀芯、密封件和端部接头的装配层次，适合用于结构评审、装配干涉检查以及工作原理演示。外部实体负责连接与受力，内部通道负责介质输送，密封元件负责间隙封堵，三类结构相互约束，共同构成完整的水阀设计。
