手持式间隙填充作业工具结构设计

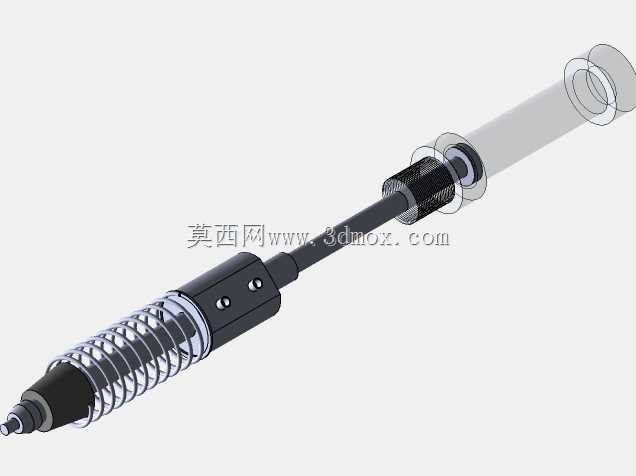

　　这款手持式间隙填充作业工具，主要面向精密装配、电子元器件组配、小型结构件缝隙填补等场景设计，区别于大型固定式填充设备，其手持形态适配狭小空间内的精细化作业需求，在通讯设备组装、小型机电产品调试、精密仪器维护等工位中，可完成毫米级缝隙的填料注入、压实作业，解决常规工具无法伸入窄小空间作业的痛点。从结构布局来看，整体采用长杆同轴设计，作业端设置可替换的锥形注料头，能够适配不同宽度的缝隙作业需求，靠近作业端的位置布置了复位弹簧结构，配合内部的推杆传动组件，可实现按压出料、松手自动复位的作业逻辑，无需额外设置复位开关，单手握持即可完成全部操作动作，降低长时间作业的操作疲劳度。握持段做了防滑结构设计，

　　表面设置两处定位销孔用于固定内部的传动衬套，避免推杆往复运动时出现径向窜动，保证出料量的稳定性；长杆段采用透明外罩设计，可直观观察内部填料剩余量，同时对内部的传动杆形成防护，避免作业过程中粉尘、碎屑进入传动间隙造成卡滞。尾部设置对接接口，可适配不同规格的填料供给管路或者储料筒，根据作业场景的填料消耗量选择对接方式，短时间小工作量作业可直接安装小型储料料筒，长时间连续作业可外接供料管路，无需频繁停机补料。设计过程中优先考虑了作业边界的适配性，整体杆身直径控制在较小尺寸，可伸入深度不超过杆身长度的窄腔内部作业，作业端头的锥形结构最小可适配0.5mm宽度的缝隙，复位弹簧的预紧力经过匹配调校，既保证复位动作的顺畅性，

　　又不会因为弹力过大造成按压操作费力，内部传动杆与外罩之间设置了耐磨衬套，减少往复运动的磨损量，提升工具的整体使用寿命。结构装配逻辑采用分段式设计，作业端头、弹簧段、握持段、尾段均可单独拆卸，便于易损件的更换与日常维护，出现出料头磨损、弹簧弹力衰减等问题时，无需更换整支工具，仅替换对应部件即可恢复作业性能，降低现场运维成本。实际作业过程中，操作人员单手握持工具的握持段，将锥形端头对准待填充的缝隙位置，按压握持段附近的触发结构即可带动内部推杆向前移动，将填料从端头挤出填入缝隙，松开后弹簧带动推杆自动回位，停止出料，整个操作过程无需双手配合，另一只手可用于固定待作业工件或者调整作业位置，大幅提升狭小空间内的作业效率。

　　外罩的透明材质选用耐常见工业填料腐蚀的工程塑料，避免长期接触填料造成材质开裂、透明度下降的问题，握持段的金属壳体做了表面防滑处理，即使沾有少量油污也能保证握持稳定性，各段连接位置均设置了密封结构，避免填料从连接缝隙溢出污染作业环境或者工件表面。
