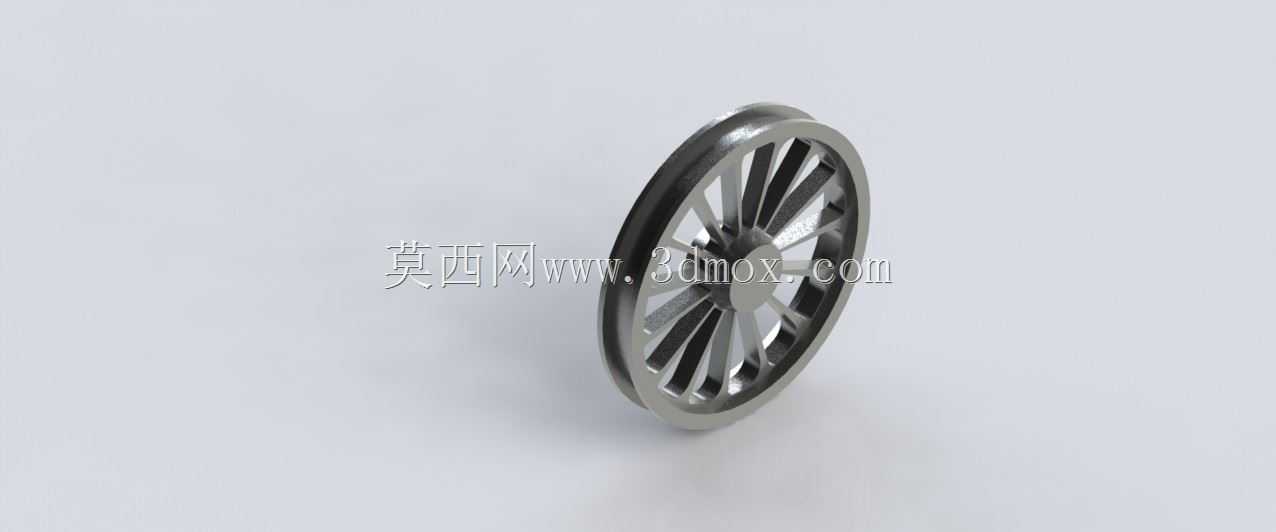

该结构围绕轨道走行部件中的辐条式车轮展开,建模重点集中在轮缘、踏面、轮毂、辐条和中心安装区域的空间关系上。车轮整体呈圆盘状,外侧具有连续轮缘,用于在轨道上运行时限制横向偏移;中部踏面承担与钢轨顶面的接触载荷,轮廓需要兼顾直线通过、曲线导向以及轮轨接触应力分布。轮毂位于中心,承担与车轴或转轴连接后的扭矩传递,中心孔、端面和周边过渡区域在模型中均以实体方式表达,便于后续进行装配干涉检查和连接方案校核。
从实际使用场景看,这类车轮常见于轨道车辆、小型牵引设备、厂内转运台车、教学演示机构以及轻量化轮对方案中。车轮在运行过程中不仅承受垂向载荷,还要传递牵引或制动扭矩,并在通过曲线时承受横向力。轮缘部分的高度和厚度直接影响脱轨安全性,踏面的锥度或圆弧轮廓会影响车辆对中能力和轮轨磨损状态。模型将外缘、轮辐和轮毂作为一个整体呈现,能够帮助设计人员观察载荷从接触区向中心轴传递的路径:轮轨接触力先作用于踏面和轮缘附近,再通过外圈轮辋传至放射状辐条,最后汇聚到轮毂并传递给轴系。
辐条布局是该结构的显著特征。多根辐条沿圆周均匀分布,在保证轮体刚度的同时减少实体材料占用。相比实心腹板轮,辐条式结构有利于降低转动惯量,使启动、停止和换向过程中的惯性作用更易控制;同时,开放空间也便于检查、清洁和散热。辐条与轮辋、轮毂连接处采用圆滑过渡,避免截面突变形成应力集中。工程设计中,这些过渡圆角并不是单纯的外观处理,而是影响疲劳寿命的关键区域。车轮每转一周,辐条承受周期性弯曲应力,若根部圆角过小或截面变化突兀,长期循环载荷下容易在连接处产生裂纹。
外形尺寸方面,模型需要重点控制外径、轮缘内径、踏面宽度、轮毂直径、中心孔径以及轮体厚度。外径决定车轮在给定转速下的线速度,也影响通过轨道接缝、道岔和不平顺区段时的动力学表现;踏面宽度需要与轨头宽度和横向游隙匹配,过窄会加剧接触应力,过宽则可能增加摩擦和磨耗。轮毂长度和孔径关系到轴连接的可靠性,若采用过盈配合,需要校核接触压力、装配应力和轴的弯曲变形;若采用键连接或锁紧连接,则要在轮毂区域预留键槽、紧固件或压紧件空间。
安装边界上,车轮两侧应预留轴端固定、轴承布置和相邻构件的间隙。轮缘外侧不得与轨道扣件、转向架构架或防护板发生干涉;辐条之间的开放区域虽然减轻质量,但在某些设备中也需要考虑防夹、防缠绕和防护罩设置。若车轮用于低速重载台车,辐条截面可适当加宽,轮毂与轮辋之间的连接厚度需要增大;若用于演示装置或轻载机构,则可在满足刚度的前提下保持较薄截面,以突出轻量化效果。
建模思路上,该类零件适合以回转体为基础建立轮辋、踏面和轮毂主体,再通过圆周阵列形成均匀辐条。踏面和轮缘不应只按简单圆柱处理,而应根据轨道接触形式建立锥面、圆弧或复合轮廓。辐条与内外圈相交处需要保留连续圆角,阵列后检查每根辐条的相位一致性,避免出现局部截面错位。中心孔与端面应保持同轴度关系,这对车轮运转平稳性、轮轨偏载和轴承寿命都有直接影响。
在结构校核中,可将垂向载荷施加于踏面接触区域,约束中心孔内表面以模拟轴支撑,观察轮辋变形、辐条拉压状态和轮毂应力分布。曲线通过工况还应补充横向载荷,重点检查轮缘根部与辐条连接处。若用于真实轨道交通设备,材料通常需要兼顾强度、韧性和耐磨性,踏面可能还需根据运行条件进行热处理;若作为通用机械零部件或教学模型,则该三维结构更适合用于表达轮体构造、装配关系和轻量化设计方法。
