家用风扇金属防护网罩结构设计

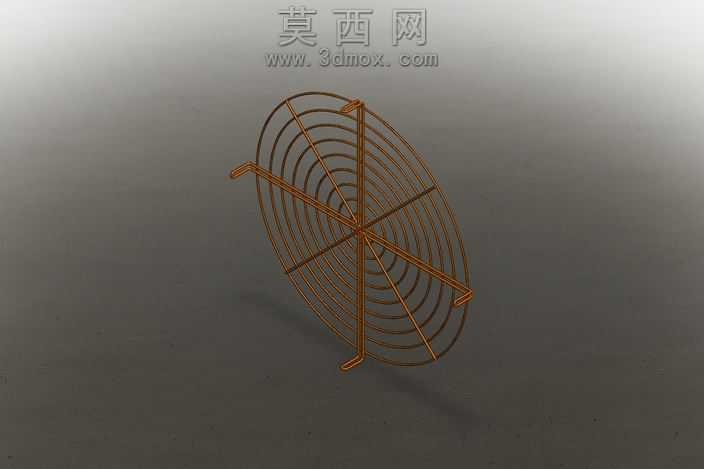

本作品为家用风扇的防护网罩三维建模设计，整体采用同心圆环形筋条搭配十字交叉径向支撑筋的经典结构，在三维建模过程中，首先通过草图绘制确定护罩的整体外轮廓尺寸，以中心为基准点绘制多组等距同心圆作为环形防护筋的路径，再绘制四条呈十字分布的径向支撑筋草图，确保筋条间距符合安全防护标准，避免手指误入扇叶区域。建模时采用扫掠特征生成每一根筋条的实体结构，环形筋与径向筋的交接处做圆角过渡处理，既消除结构应力集中点，也避免锐边造成的划伤风险。护罩边缘设置四个对称分布的安装固定脚，每个固定脚都预留了安装卡扣位，建模时通过拉伸与切除特征完成固定脚的结构设计，确保安装时可以与风扇前壳精准卡合，无需额外螺丝即可完成固定，提升装配效率。材质方面赋予古铜色金属质感，模拟铁艺喷塑护罩的真实视觉效果，渲染阶段调整材质的粗糙度与金属度参数，让筋条表面呈现哑光金属的细腻质感，同时添加柔和的环境光，突出护罩的镂空结构层次，清晰展现每一根筋条的排布逻辑。设计过程中充分考量通风效率与防护性能的平衡，环形筋的间距控制在安全范围内，既不会阻碍风扇出风，也能有效阻隔异物接触扇叶，径向支撑筋的厚度经过优化，在保证结构强度的前提下尽可能减少对气流的阻挡，整体结构对称规整，符合家用风扇配件的量产加工要求，可直接用于注塑或铁艺加工的生产参考，也可作为风扇整机装配设计的配套部件使用。
