涡轮增压器离心压气机叶轮结构

　　该零件为涡轮增压器压气机端的核心旋转部件，采用离心式叶轮结构，主要承担吸入空气、提高空气压力并向发动机进气歧管输送增压空气的作用。在车用发动机、小型燃气轮机、工业空压机以及试验台架中，这类叶轮直接决定压气机的流量范围、压比、效率和高速运行稳定性，因此建模时不能只关注外观曲面，还需要兼顾叶片流道、轮盘轮廓、中心安装孔和高速旋转时的结构边界。

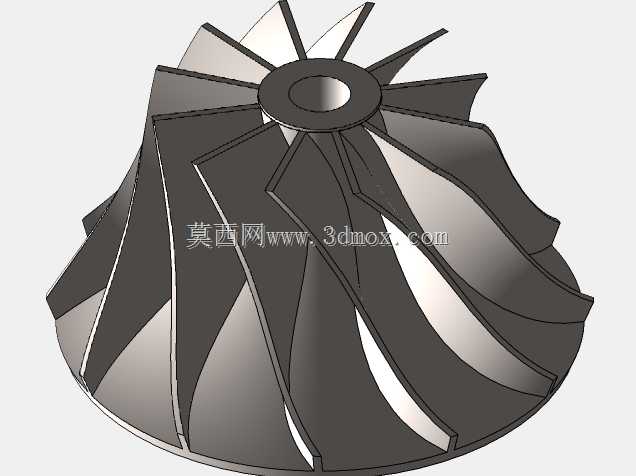

　　从实际布置看，叶轮安装在压气机壳内部，前端面对进气口，后端与涡轮轴或转子轴连接。空气沿轴向进入叶轮中心区域后，被多片后弯式叶片带动旋转，在离心力作用下沿流道向外缘流动，随后进入蜗壳或扩压器完成动能向压力能的转换。模型中叶片沿周向均匀分布，叶型从轮毂处向轮盖侧延展，进口前缘靠近中心孔，出口尾缘位于叶轮外缘。叶片具有明显的空间扭转和弯曲特征，这种形态用于匹配不同半径处的线速度变化，使气流在通道内转向更平顺，减少入口冲击和出口分离。

　　结构上，叶轮由轮盘、叶片和中心轮毂组成。轮盘背部承担离心载荷传递，外缘与叶片根部相连，中心区域设置轴孔，用于与转轴形成定位和扭矩传递。实际产品中，中心孔周围通常还会根据装配方式设置倒角、定位端面、锁紧螺母配合面或轴肩接触面；在三维结构确认阶段，需要保证孔轴线与叶轮回转轴线重合，端面与轴线垂直，否则高速运转时会产生不平衡量。叶轮外径、进口轮毂直径、叶片出口高度、轮盘背腔间隙以及轴向安装长度，都是与压气机壳和转子系统匹配时必须校核的边界。

　　设计思路上，这类叶轮不是单纯的等厚叶片阵列。叶片压力面和吸力面的曲率变化影响气流加速过程，轮毂型线影响通道面积沿径向的扩张规律，轮盖侧轮廓则与压气机壳内壁形成细小运转间隙。间隙过大将增加泄漏损失，过小则可能在热膨胀、振动或轴系窜动时发生碰磨。因此在结构建模中，叶片前缘通常需要圆滑过渡，叶根与轮盘交接处应保留合理圆角，以降低高周疲劳风险；叶轮外缘尾缘则根据工艺条件控制厚度，过薄不利于铸造或五轴加工后的强度，过厚又会影响出口流场。

　　从应用场景看，小口径高速叶轮常见于车用汽油或柴油发动机增压系统，依靠发动机排气驱动涡轮端，再带动同轴压气机叶轮旋转。它的价值在于不显著增加发动机排量的前提下提高进气充量，使燃油燃烧更充分，提升扭矩输出和功率密度。工业压缩设备中，相似结构也可用于离心式空气压缩机、燃料电池空压机和通风增压单元。不同场景对叶轮的侧重不同：车用场景更关注瞬态响应、低速扭矩和耐废气高温带来的热边界；工业固定设备则更强调长期运行效率、稳定流量区间和维护周期。

　　建模处理时，应先建立回转基准轴线，再依据轮毂面、轮盖面和叶片中面构造流道骨架。叶片曲面宜采用空间样条或多截面曲面控制，沿进口到出口方向保持曲率连续，周向阵列后检查相邻叶片之间的流道是否均匀。对于工程深化设计，还需要在叶片根部加入圆角，在轮盘背部留出密封件、挡油盘或锁紧结构的安装空间，并根据动平衡工艺考虑去重区域。若用于仿真，可将叶轮内腔和叶片表面作为流体域边界，进一步校核额定转速下的压力分布、应力集中和轴向力；若用于加工，则需重点评估五轴铣削路径、刀具可达性以及叶片薄型区域的装夹变形。

　　整体而言，该模型呈现的是典型高速离心压气机叶轮的完整形态，叶片数量、扭转方向和轮盘收敛轮廓均符合增压部件的工程特征。它既可以作为涡轮增压器装配设计中的压气机转子零件，也可用于气动结构学习、叶轮加工工艺分析和转子系统干涉检查。
