双轴追日太阳能光伏板跟踪支架

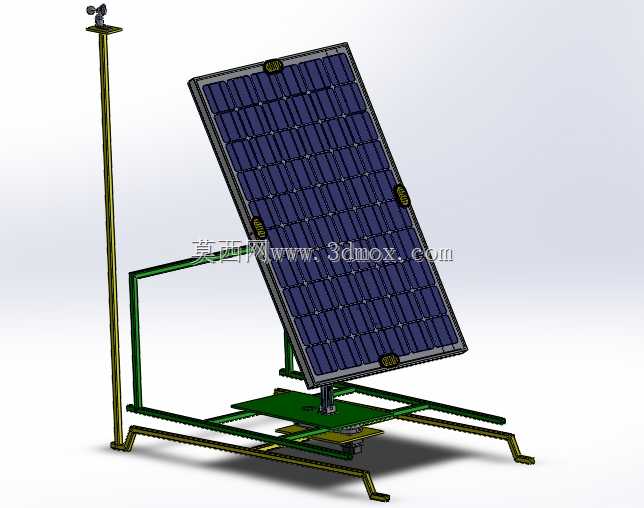

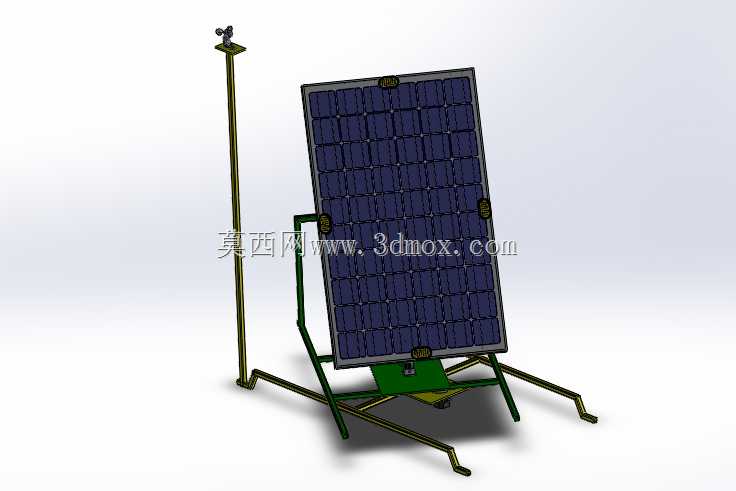

　　这套跟踪式光伏发电装置的三维结构，核心围绕光伏组件受光面始终正对太阳入射方向这一工程目标搭建，整套系统由光伏板承载框架、俯仰回转机构、水平回转底座、落地支撑腿组以及外置光照传感立杆五个部分组成，所有杆件、铰接座、传动连接件都按照实际装配逻辑完成约束配合，没有出现运动干涉或者安装错位的问题。从现场部署的实际场景来看，这类小型追日光伏系统多用于郊野分布式供电点位、离网监测站点、小型农用灌溉供电单元或者户外科研实训场地，相比固定倾角安装的光伏板，双轴跟踪结构可以在全天日照过程中持续调整板面朝向，把太阳入射角维持在接近垂直的区间，直接提升单位面积光伏组件的发电效率，在日照资源充足的开阔区域，增益效果相比固定支架要高出不少。

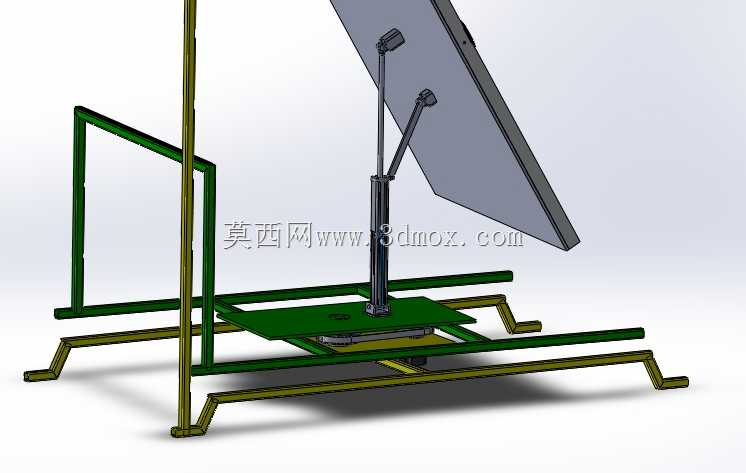

　　结构设计上没有采用大型光伏电站常用的重型混凝土桩基加回转减速机方案，而是选择了轻量化的管式焊接支架思路：底部四根向外伸展的支撑斜腿直接落在平整地面上，支腿末端做了折弯贴地的接触面，既可以通过膨胀螺栓和硬化地面固定，也可以在野外临时部署时压载配重块，省去了大规模土建施工的工序，整体拆装转运都很方便。承载光伏板的矩形框架四周预留了标准组件安装孔位，可以适配常规尺寸的晶硅光伏板，框架背部和俯仰转轴的铰接座相连，转轴两侧布置了支撑三角臂，用来承担板面的风载荷与自重，避免大风工况下框架出现挠曲变形。水平回转部分集成在底座中心位置，下方的绿色壳体用来容纳回转驱动件、控制电路与接线端子，所有走线都可以从空心管架内部穿行，不会外露在支架外侧，既降低了户外线缆老化的速度，也避免了转动过程中线缆被拉扯磨损。旁边独立竖立的传感立杆是整套跟踪系统的信号采集端，立杆顶端安装光照方向检测组件，立杆和光伏主机底座通过底部横管连为一体，保证两者的相对位置固定，不会因为现场安装偏差导致传感坐标和板面回转坐标出现错位；立杆高度略高于光伏板最高仰角位置，确保板面无论转动到哪个角度都不会遮挡传感器的采光视野。从安装边界维度梳理结构尺寸关系：支架展开后底部支腿的横向跨距要大于光伏板的对角线长度，这样在板面调整到低仰角、迎风面增大的时候，整机的重心投影依然落在四个支腿围成的支撑区域内部，满足抗倾覆的稳定性要求；俯仰转动的行程范围覆盖从板面近乎平放接受正午顶光，

　　到竖直立起应对早晚低角度阳光的全部区间，转动过程中板体边缘和支撑斜腿、传感立杆之间都预留了足够的安全间隙，不会发生碰撞。水平回转方向可以实现360度范围内的角度调整，转动限位结构内置在底座壳体中，外接的动力线缆和信号线缆都预留了回转弯折余量，不会在连续追日动作中出现绞线。整套支架的管架连接处都采用了焊接加筋板的工艺结构，铰接位置配置了耐磨衬套，长期户外往复转动也不会出现轴孔松旷；光伏板框架的压块位置做了绝缘垫层设计，避免组件铝边框和钢制支架直接接触产生电化学腐蚀。在结构建模阶段，工程师把所有运动副的转动轴、铰接中心点都和整机基准坐标做了关联，既可以直接在三维环境中模拟全天不同太阳高度角下的支架姿态，校验全行程的运动干涉情况，

　　也可以直接导出各管段的下料长度、铰接板的开孔尺寸，对接后续的加工与装配工序，不需要再二次测绘转换。针对户外使用的工况，支架整体的杆件排布还特意避开了板面后方的阴影投射区域，不会有支撑构件在光伏板背面形成局部遮挡，保证组件整个受光面都能正常接收光照；底座的容纳壳体做了下沉式安装边，雨水可以顺着壳体斜面排出，不会在接线仓位置积水。这套结构没有冗余的复杂构件，所有受力杆件的走向都顺着载荷传递路径布置：光伏板承受的风载和自重先传到四周框架，再通过俯仰转轴传递到三角支撑臂，随后顺着竖直主立柱传导到底部回转座，最后分散到四根落地支腿传入地面，力流路径简短直接，没有出现应力集中的突兀拐角，兼顾了轻量化和结构刚性，不管是用于小型离网发电站的实际搭建，还是作为光伏跟踪设备的教学演示结构，都能完整还原双轴追日系统的机械布局逻辑。
