赛车竞技型多功能转向操控盘

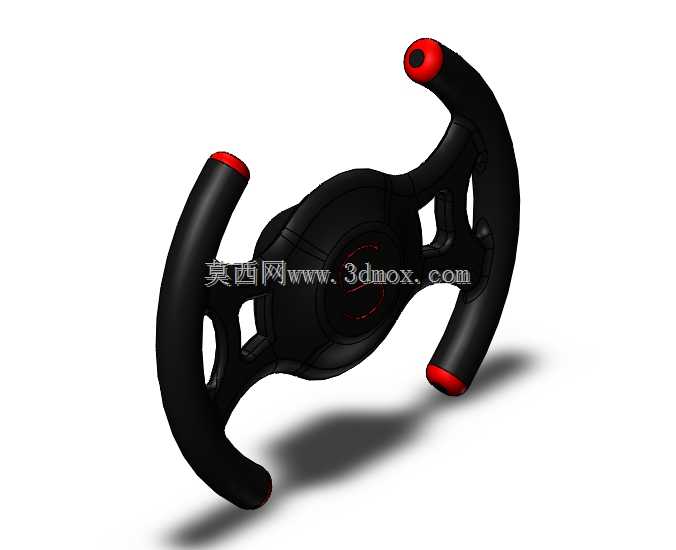

　　这套转向操控部件的三维结构，面向场地竞技驾驶、模拟驾驶训练台以及小型休闲运动载具的转向系统开发场景，核心作用是承接驾驶员手部的转向输入，将手部转动扭矩传递给转向柱，最终带动行走机构完成行进方向调整，和常规乘用车辆的圆形转向盘不同，该结构采用开放式双握把异形轮廓，完全围绕高频、大角度快速转向的操作需求做结构优化。

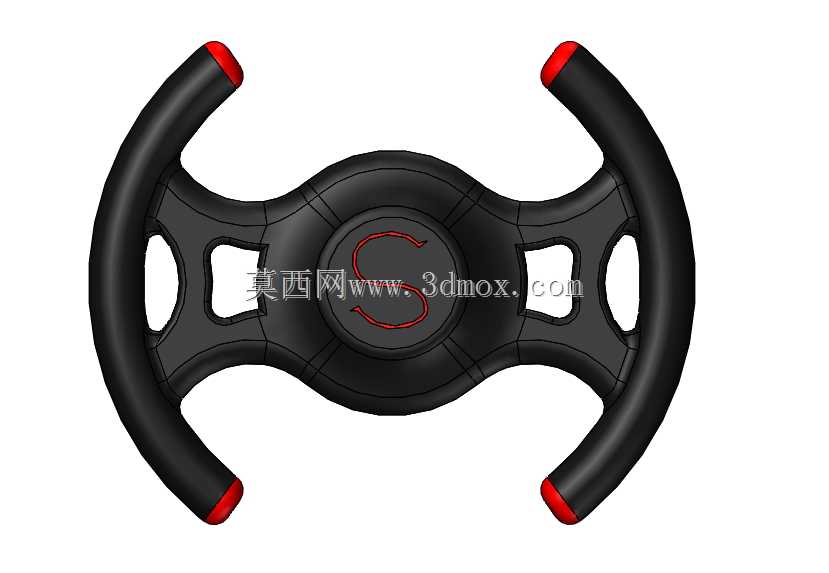

　　从实际使用场景来看，这类异形转向盘很少适配普通家用通勤车辆，更多出现在卡丁车场地、业余赛车改装、驾驶模拟器座舱以及小型电动娱乐载具上，驾驶员在连续过弯、快速反打方向的过程中，不需要像使用圆形方向盘那样大幅度挪动双手握持位置，左右两个独立握把的位置刚好对应双手自然握持的9点与3点方位，哪怕转向盘转过较大角度，手部也能始终贴合握把曲面，不会出现轮辐遮挡、握空的情况。握把末端做了醒目的红色端盖限位，一方面在视觉上快速提示握持边界，避免驾驶员紧张时手部从握把末端滑脱，另一方面端盖本身可以作为软质包覆的安装定位基准，外层包裹防滑发泡或者橡胶层之后，能在手心出汗、佩戴薄款驾驶手套的工况下保持足够摩擦力。

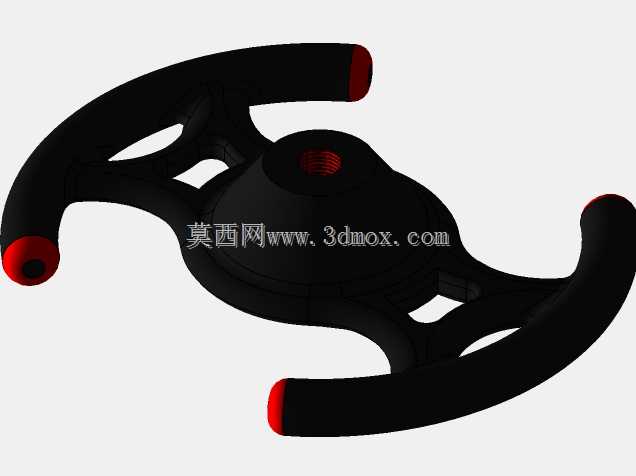

　　结构设计层面，中心区域是整个转向盘的安装基准，中心预留的安装孔位与转向柱输出轴匹配，周边的环形基座用来容纳安全气囊模块（实车版本）或者模拟器的功能按键电路板，基座向左右两侧延伸出弧形支撑臂，支撑臂没有采用实心整板结构，而是开出多组异形镂空槽，这种处理首先是降低整体转动惯量——转向盘属于驾驶员直接操作的人机交互部件，转动惯量过大就会导致转向手感笨重，快速打方向时拖滞感明显，镂空去除非承载区域的多余材料之后，整体重量明显降低，转向响应更跟手；其次镂空槽也给线束布置留出了空间，如果握把上需要集成换挡拨片、功能按键、转速提示灯带，控制线束可以顺着支撑臂的镂空槽从握把内部走到中心基座，不需要在零件表面额外走线破坏外观。支撑臂的曲面过渡全部做了大圆角处理，避免应力集中，在驾驶员紧急发力猛打方向的工况下，弯曲载荷会沿着弧形臂均匀分散到中心基座，不会在臂身和基座的连接位置出现断裂风险。

　　从安装边界和尺寸适配的角度考量，该转向盘的整体外轮廓宽度小于常规家用车的圆形方向盘，左右握把末端的间距控制在300至350毫米区间，适配竞技车型狭窄的驾驶舱空间，不会和座舱两侧的防滚架、座椅侧翼发生运动干涉；中心安装面的厚度控制在合理范围，安装之后转向盘背面和转向柱护罩之间预留出足够间隙，布置快拆底座、换挡拨片的时候不会出现磕碰。握把的截面采用类椭圆造型，长轴贴合人手握持时的掌心弧度，握持时手指自然弯曲就能环抱住握把曲面，不需要刻意调整手腕角度，长时间连续驾驶也不容易出现手部肌肉酸胀。

　　在建模实现逻辑上，整个零件先从中心安装基准面开始搭建草图，定位左右握把的空间走向，沿着握把路径扫掠出握持主体，再通过拉伸切除做出支撑臂的镂空区域，末端的红色端盖作为独立零件装配，和握把本体保留同轴配合关系，后续工程出图时可以直接标注中心安装孔的配合公差、握把包覆层的厚度尺寸以及支撑臂的最小壁厚，给后续的注塑开模或者碳纤维复合材料成型提供完整的结构依据，针对模拟器应用场景，还可以在中心基座背面预留标准螺纹孔位，直接匹配市面通用的方向盘快拆支架，不需要额外做转接改装。
