法兰安装式长杆推送执行构件

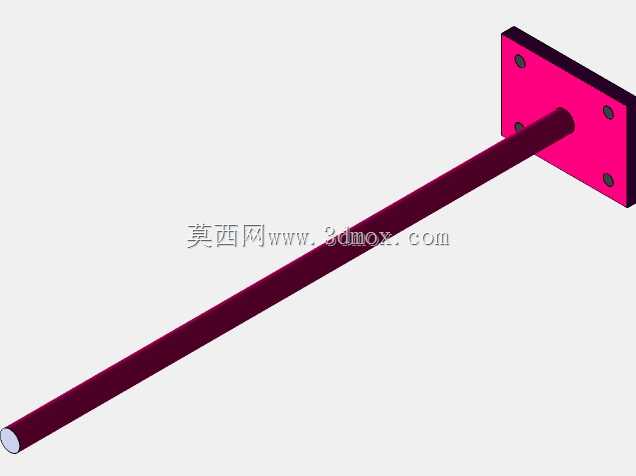

　　这套结构在自动化产线的工位间推送、轻载顶出、窄空间导向场景里十分常见，整体由一块方形安装法兰板和一根同轴固定的长直圆杆构成，没有多余的复杂曲面，所有特征都围绕刚性固定、直线传力、快速装配三个核心需求展开。法兰板作为整套构件的安装基准，板面预留四个沉头安装孔，孔位沿法兰矩形轮廓四角对称分布，安装时可以直接穿过内六角螺钉锁紧在设备墙板、工位立板或者型材框架的预设安装面上，沉孔结构能够让螺钉头部完全沉入板体内部，不会突出法兰外侧干涉相邻部件，也避免了杆体往复动作过程中刮蹭周边管线。长圆杆从法兰板的中心位置垂直伸出，杆身全程保持等直径圆柱形态，这种设计在加工阶段仅需一次走刀即可完成外圆车削，同轴度容易控制，

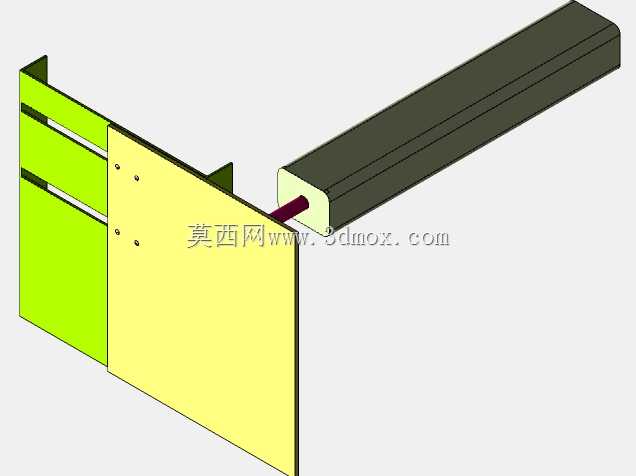

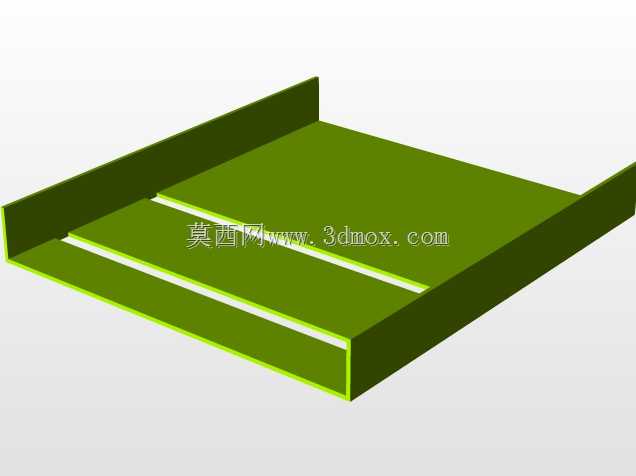

　　后续如果需要做表面淬火或者镀硬铬处理，整根杆件的装夹也无需复杂工装，量产一致性很好。从实际工位适配来看，这类构件常被用作小型推杆的导向外护管、物料推送机构的传力杆，或是检测工位的长距离触发摆杆支撑体：在轻载推送场景下，圆杆的端部可以加装推块、橡胶垫或者吸盘座，法兰端固定在气缸滑台的动板侧，随滑台做直线往复动作，杆身自身的长跨距特性可以把动力端的推力传递到远离安装面的工位位置，避开设备中部排布的传感器、走线槽等干涉部件；在导向支撑场景下，空心或实心圆杆都可以作为直线滑动的基准轴，配套直线轴承或者导向套使用，法兰端直接锁死在机架端面，不需要额外加工轴端卡簧槽或者定位台阶，装配时从墙板外侧穿入即可完成定位。

　　设计阶段的尺寸边界需要重点核对两个维度：首先是法兰板的外轮廓尺寸，要保证四个安装孔的中心距完全匹配现场机架的预留螺孔间距，法兰板的厚度需要根据杆的悬伸长度匹配，悬伸越长、杆端受径向偏载越大，法兰板的厚度就要相应增加，避免杆体根部出现应力集中导致长期往复动作后焊缝或者连接位置开裂；其次是圆杆的伸出长度，需要结合工位的动作行程预留足够余量，杆端到达推送终点时，杆身和法兰连接的根部不能出现和墙板开孔边缘的剐蹭，同时杆的外径要和配套的导向套、推块内孔保持基准配合，公差一般选h7等级，既保证滑动顺畅，又不会出现径向晃动。这套结构的建模逻辑也完全贴合工程出图习惯：先绘制法兰板的矩形草图，拉伸生成板体后在四角位置做沉孔切除，

　　再在法兰板中心绘制圆杆的截面轮廓，沿垂直法兰面的方向拉伸至设定杆长，杆和法兰的结合位置可以根据实际工艺选择合并为一体焊件，或者保留装配约束关系拆分出独立零件，方便后续工程图分别标注板件的开孔尺寸和杆件的长度、外径公差。现场维护时，这类构件的失效形式大多集中在杆身表面磨损、法兰连接螺钉松动两个位置，因为结构极简，拆卸更换时不需要拆解周边复杂组件，松开四颗法兰固定螺钉即可整体取出，备件替换的停机时间极短，非常适合3C电子组装、轻工包装、小型物料分拣这类对设备稼动率要求较高的产线使用。杆体的端面做了平切处理，没有尖锐倒角以外的多余特征，用户可以根据自身工位的连接需求，在端面上二次加工螺纹孔、销孔，用来接驳不同形式的执行端头，拓展适配不同的推送接触工况。
